聚光太阳能定日镜配套热交换装置结构

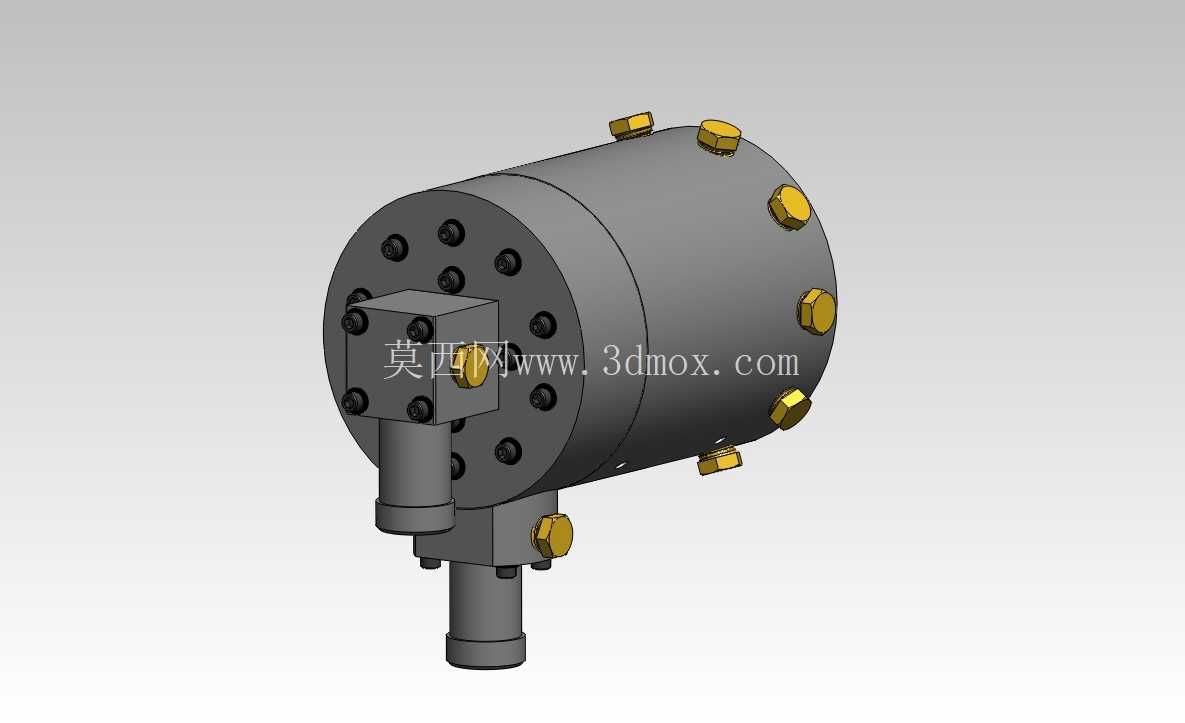

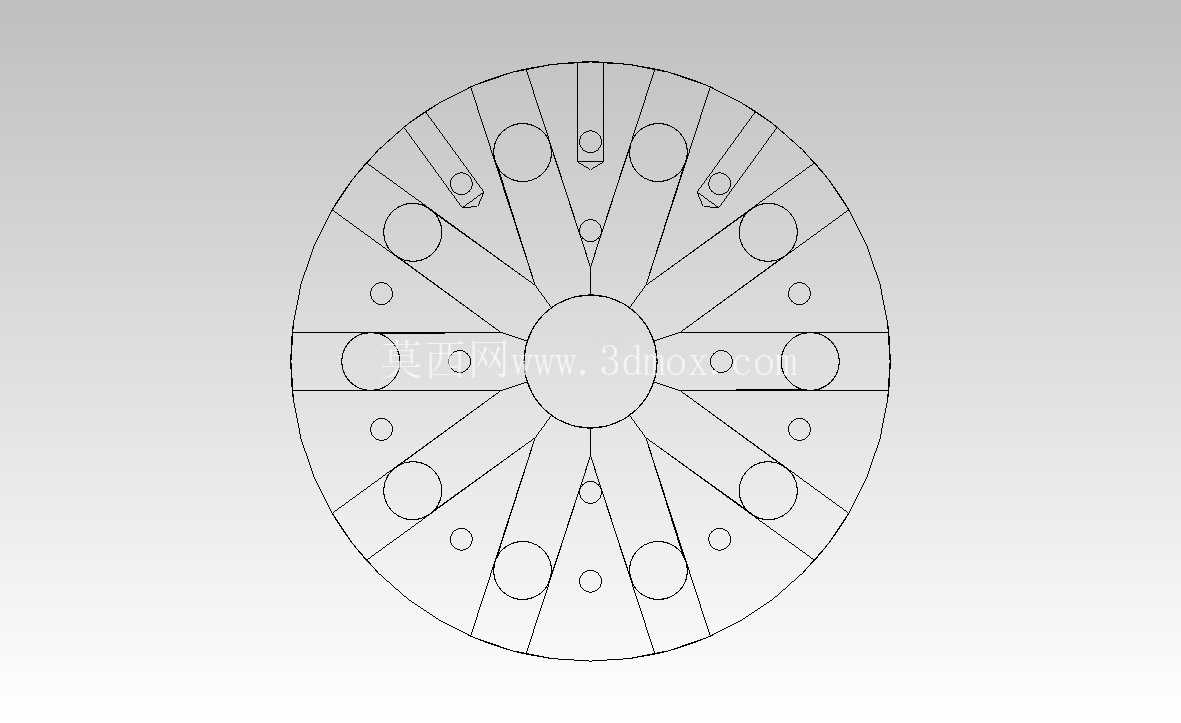

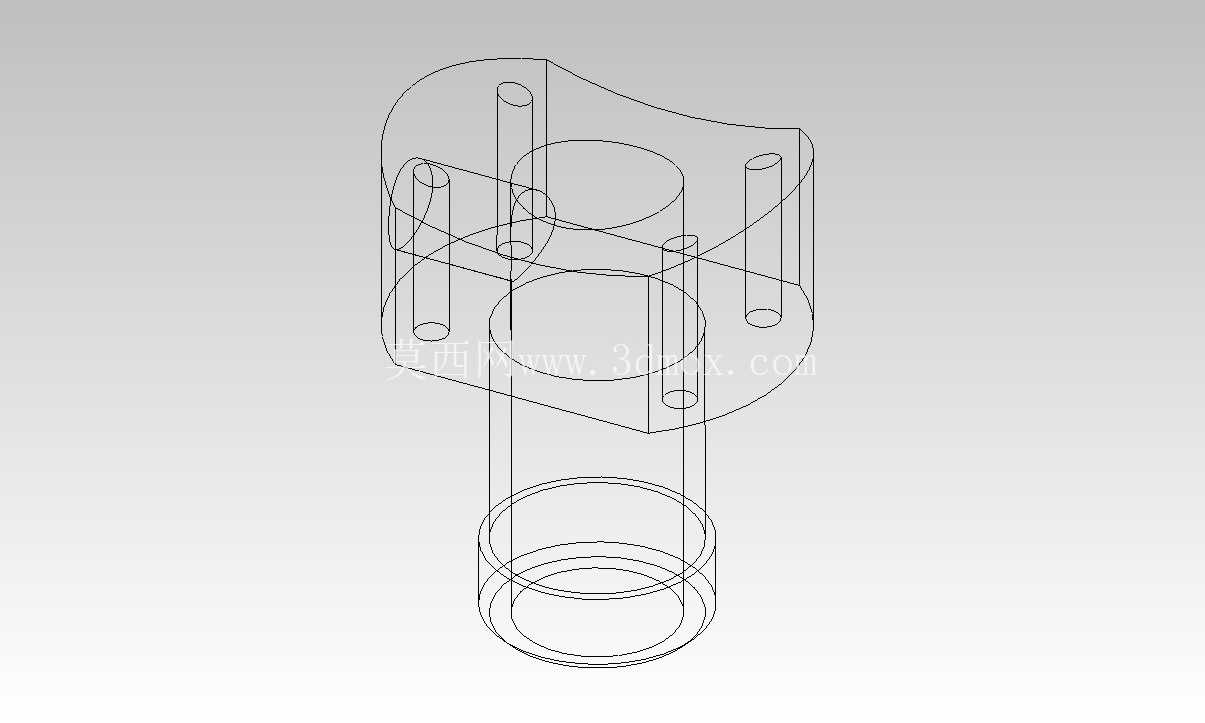

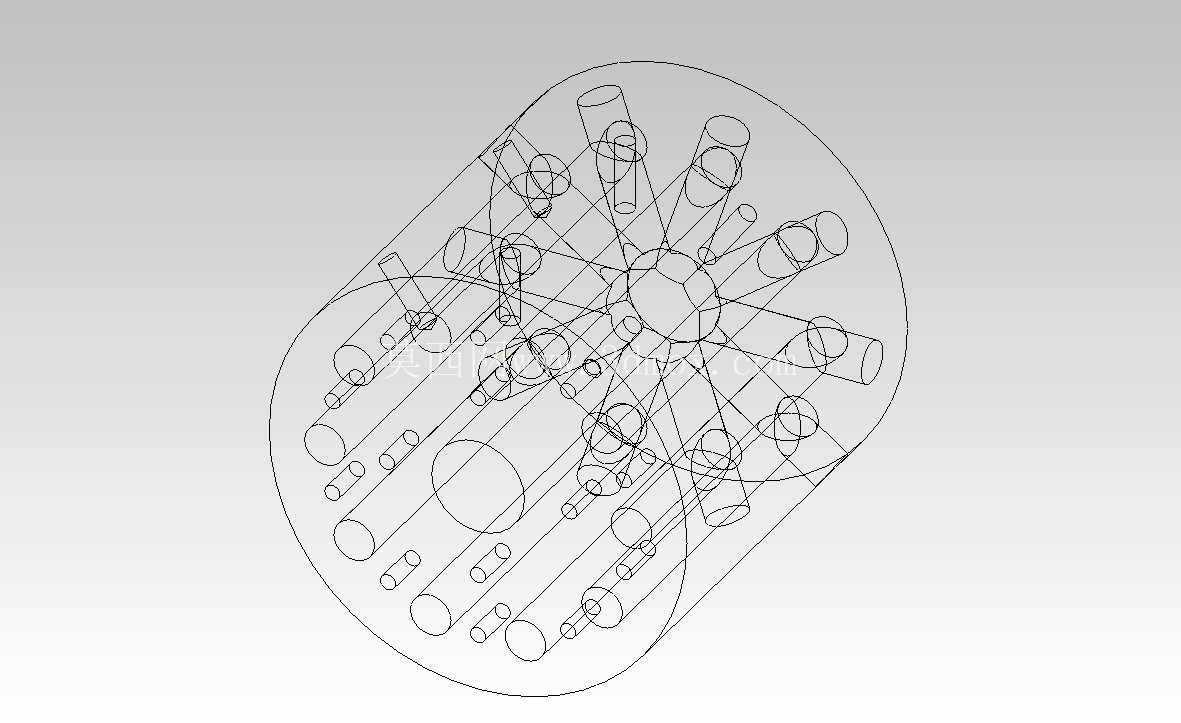

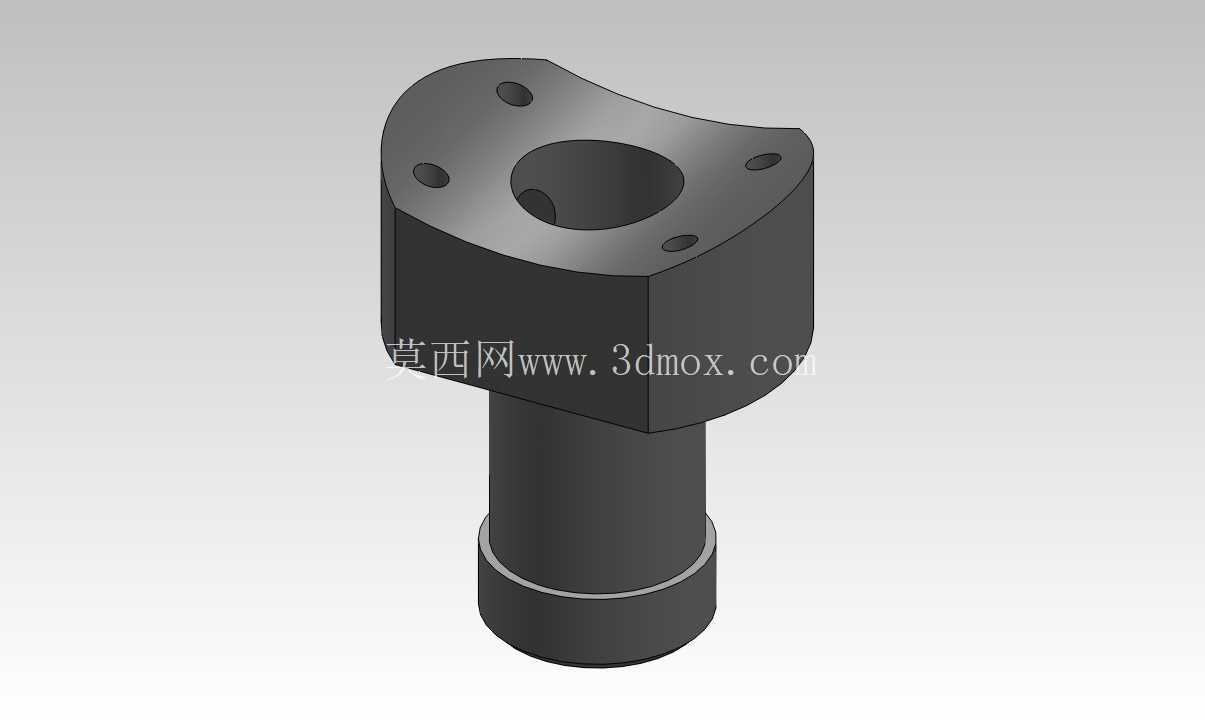

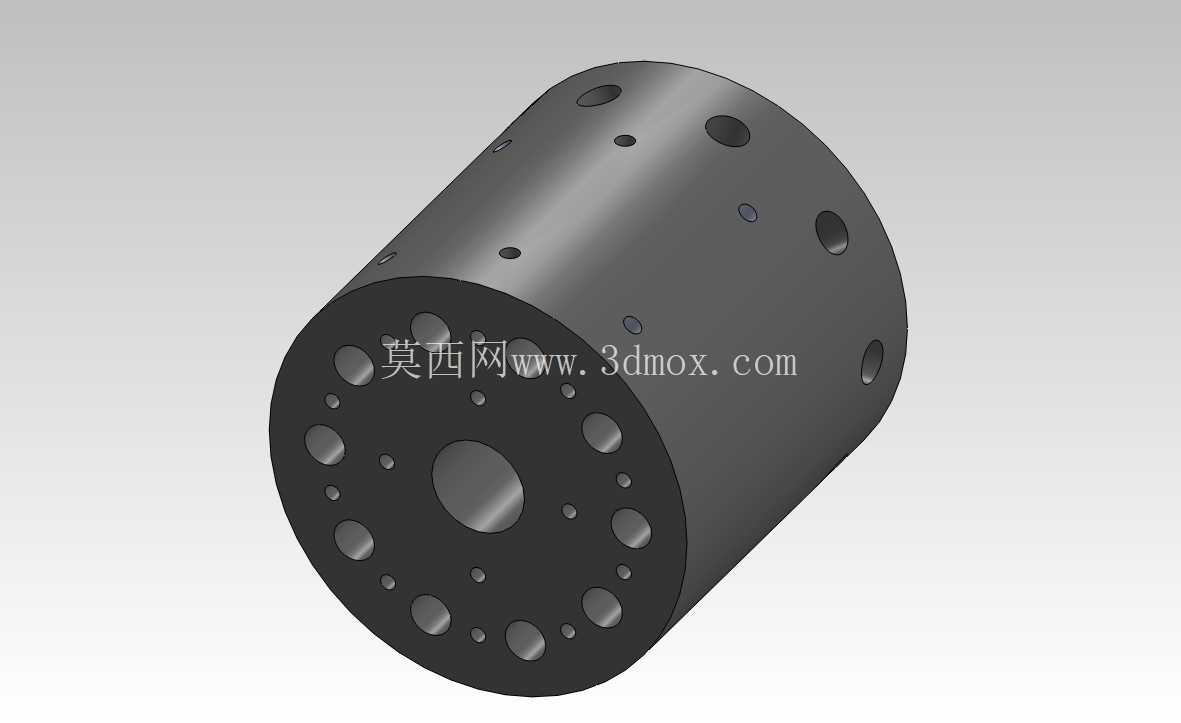

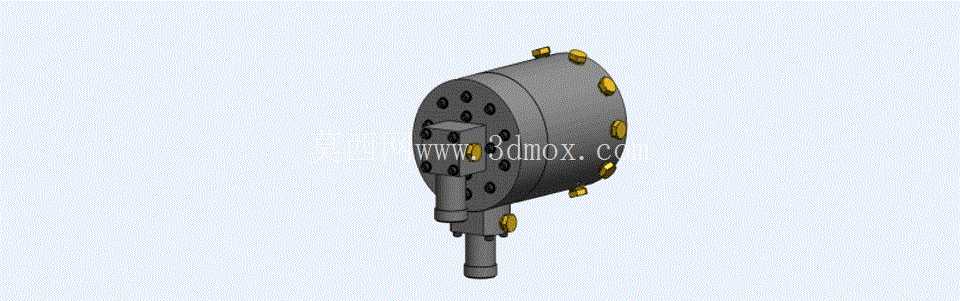

　　在聚光太阳能光热利用场景中，定日镜场将太阳辐射能汇聚至集热端后，需要稳定的换热单元完成热能向工质的传递，这款热交换装置正是针对该场景开发的核心换热部件，适配中小型CSP系统的集热回路需求。从结构布局来看，装置主体采用圆柱式承压腔体设计，腔体周向均匀布置多组紧固件，保证密封面的压力均匀分布，避免长期高温工况下出现密封失效泄漏；腔体侧部延伸出的管路接口分别对应工质入口、出口以及检测支路，其中检测支路专门预留了热电偶安装位，可直接插入温度传感器采集入口、出口以及腔体端面的实时温度，无需额外在管路上焊接检测座，减少了管路泄漏点。

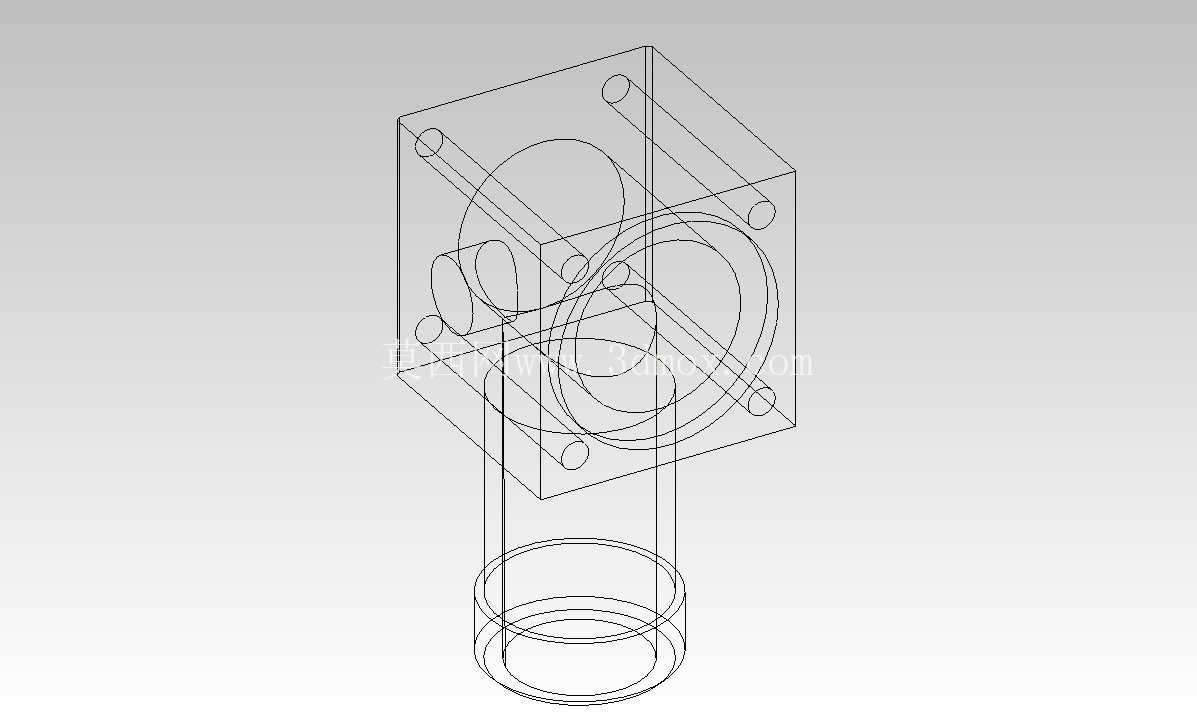

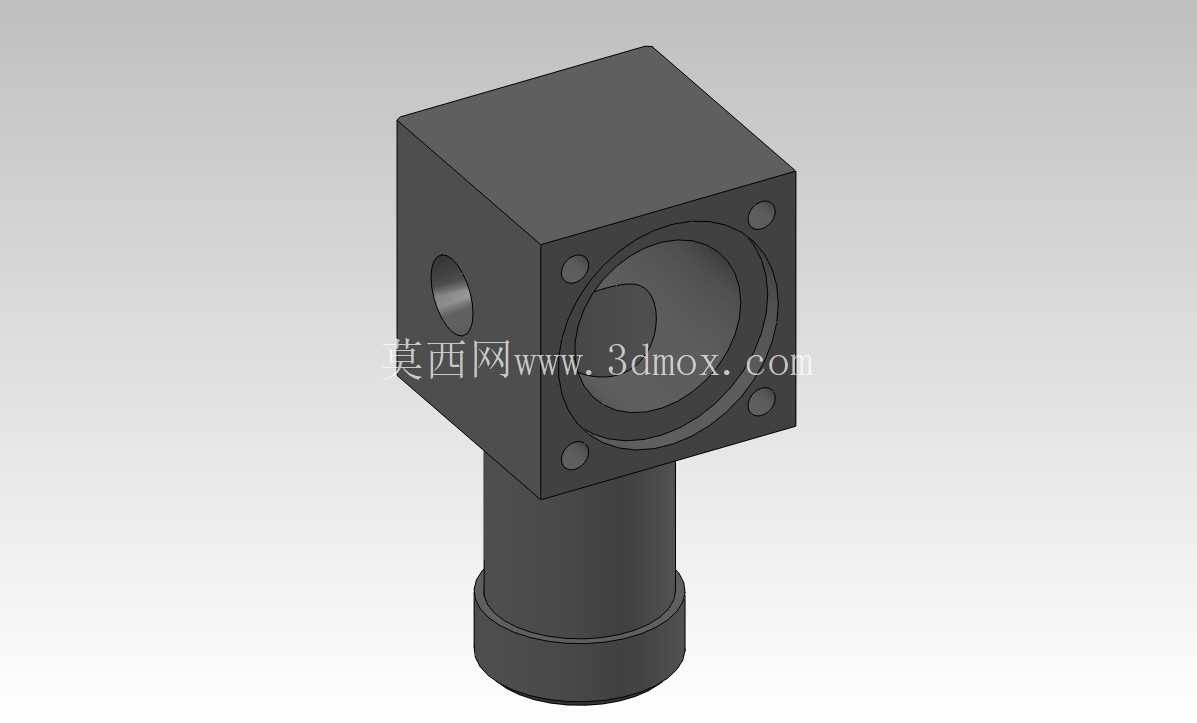

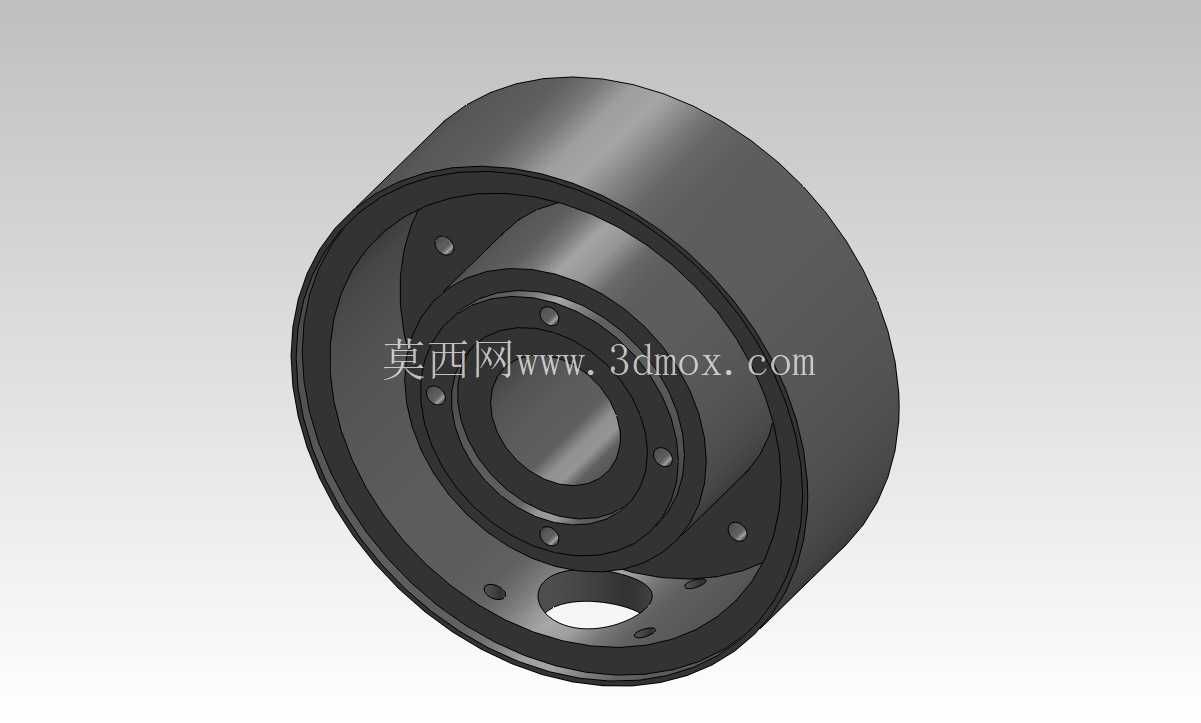

　　在实际测试环节，装置预留的两个快插接口可直接连接压力测试管路，完成腔体耐压性能验证后可直接封堵，不用额外加工封堵结构，大幅缩短了组装测试的工序时长。密封结构采用O型圈端面密封形式，密封槽的尺寸公差按照高温工况下的橡胶压缩永久变形率设计，在涂覆高温哑光黑漆的端面区域，密封槽的粗糙度控制在Ra1.6以内，保证O型圈受压后能完全填充密封间隙，即使在200℃以上的长期工作温度下，也能维持稳定的密封性能。从安装边界来看，装置整体为轴向对称结构，底部伸出的管路可作为安装定位基准，直接对接集热回路的主管路，周向的紧固件安装位预留了足够的扳手操作空间，现场安装时不需要额外制作专用工装，使用常规开口扳手即可完成全部紧固件的锁紧作业。

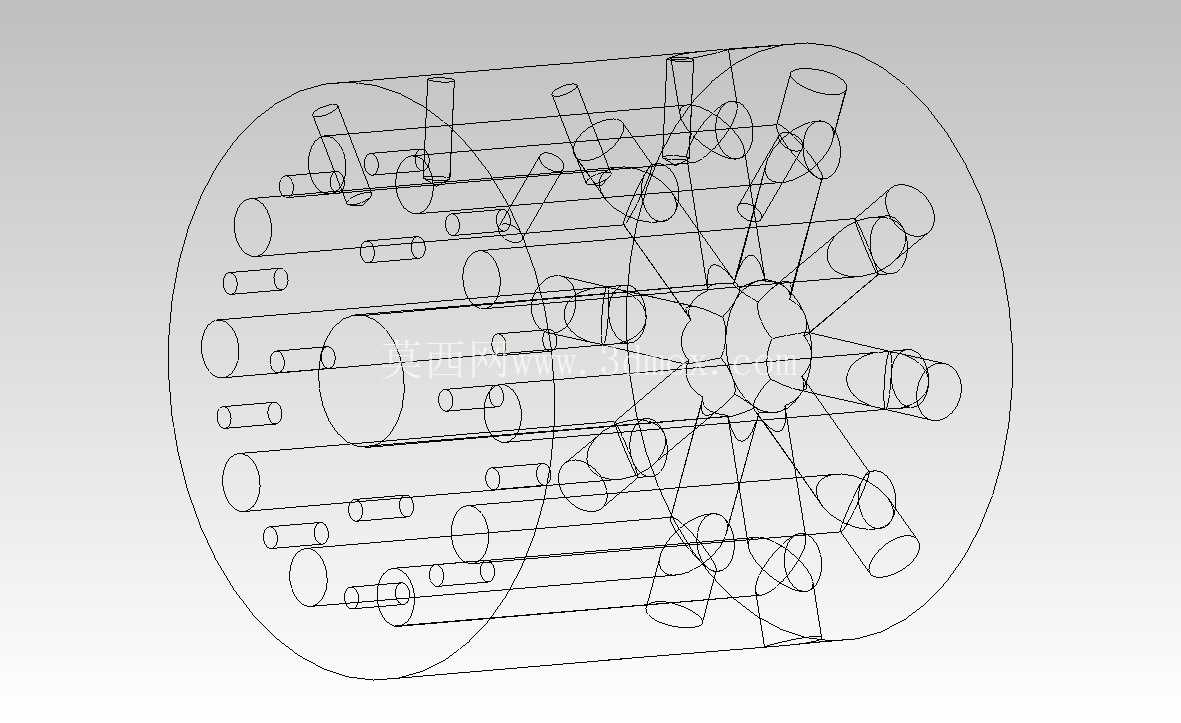

　　装置表面的高温哑光黑漆并非普通装饰涂层，而是专门针对光热场景选用的高发射率耐高温涂层，一方面可以减少腔体表面的热辐射损失，另一方面可以避免强光反射对现场运维人员造成眩光影响，涂层的耐温上限高于装置的最高工作温度50℃以上，长期户外使用不会出现起皮、脱落问题。在工质流道设计上，腔体内部设置了折流结构，让进入腔体的工质可以沿着腔体内壁充分流动，避免出现流动死区，保证换热过程中腔体内各区域的温度差控制在合理范围内，减少热应力带来的结构变形风险；进出口管路的通径按照系统额定流量设计，管路内的工质流速控制在合理区间，既避免流速过高带来的沿程阻力损失过大，也防止流速过低导致的换热效率下降。

　　针对户外使用的环境特性，装置所有外露的金属部件都做了对应的防腐处理，紧固件采用不锈钢材质，即使在昼夜温差大、存在一定湿度的户外场站环境中，也不会出现锈蚀卡死的问题，方便后期运维拆解检修。在结构建模过程中，所有配合面的公差都按照机械加工的实际工艺能力设定，密封面的平面度、管路接口的同轴度都给出了明确的公差要求，不需要后期二次调整即可满足装配需求；装置的整体重量控制在单人可搬运的范围内，现场安装时不需要借助吊装设备，两名运维人员即可完成对接安装作业，适配分布式中小型聚光太阳能站点的安装条件。
