Graham9WXF14热水热交换器结构设计

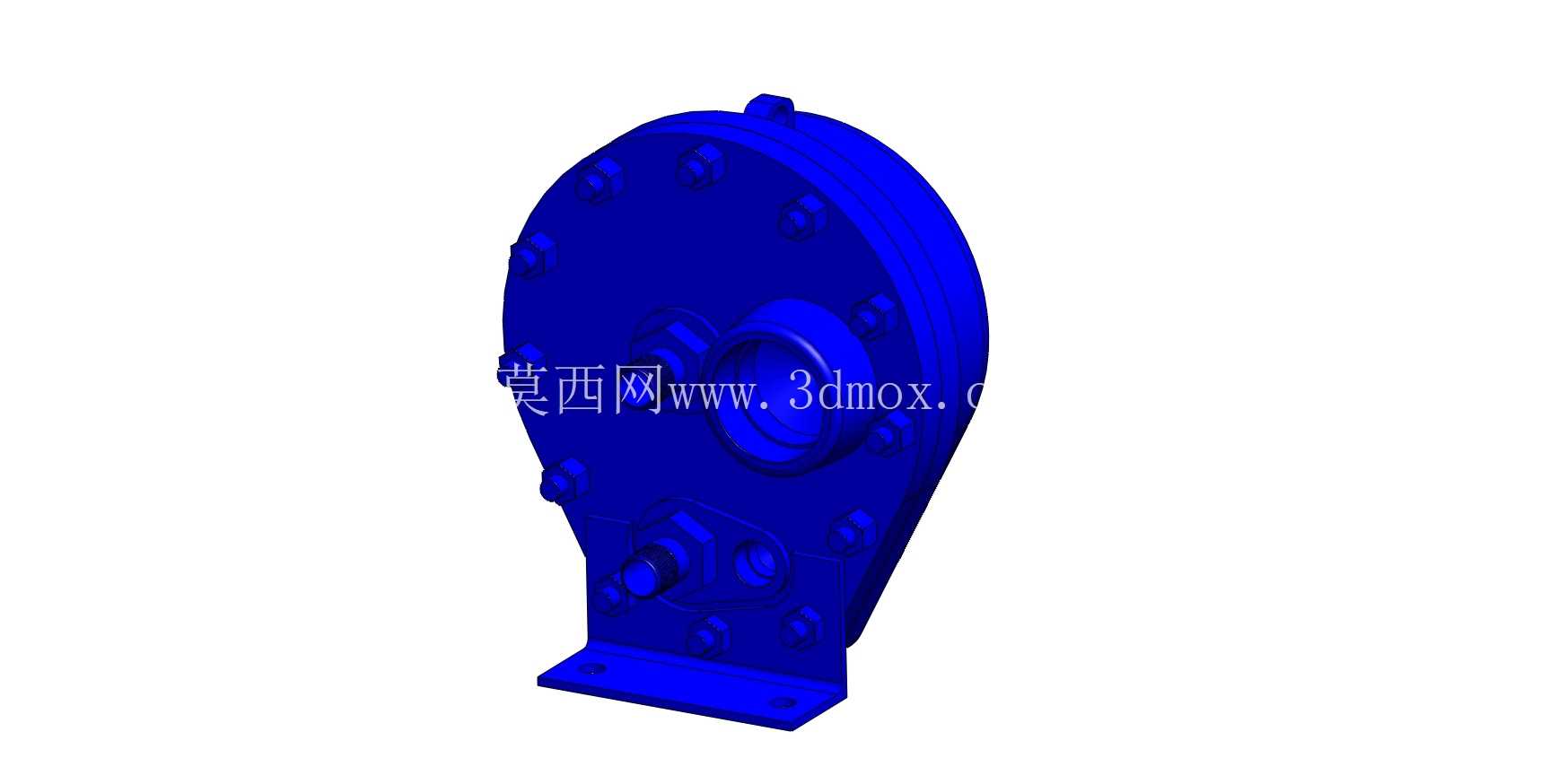

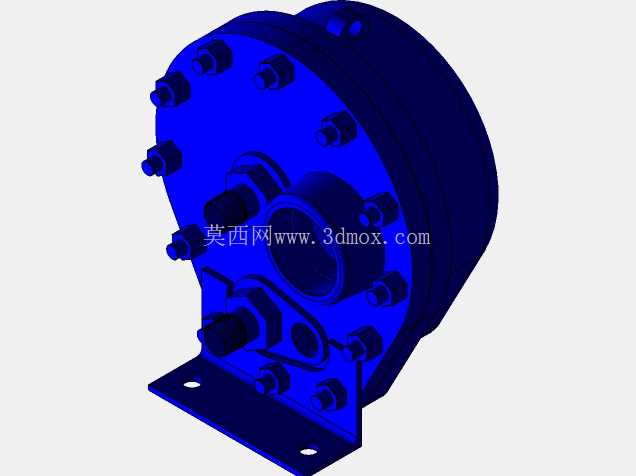

　　在商用热水供应、工业流体温控、小型工艺介质换热场景中，这类立式蜗壳结构的热水热交换器是实现冷热介质热量传递的核心部件，区别于常规列管式换热器的长筒布局，该款Graham 9WXF14采用偏心蜗壳型腔体设计，能够在有限安装空间内拉长介质流道，提升冷热流体的接触换热时长，同时降低壳程流体的流动阻力，适配中小流量的热水换热工况。从结构设计逻辑来看，该换热器采用单侧带安装支脚的立式安装布局，底部一体式铸造型支脚预留两个螺栓安装孔，安装时可直接通过螺栓固定在设备机架或预埋安装基础上，支脚与主腔体采用圆弧过渡结构，避免应力集中导致的安装变形或运行振动开裂问题。

　　主腔体的圆形端盖沿圆周均匀布置多组紧固螺栓，能够实现端盖与壳体的均匀压紧，保证腔体密封性能，端盖中部预留的大尺寸接口为热介质流通接口，侧下方布置的小尺寸接口为冷介质进出接口，接口位置的偏心布局能够引导壳程流体形成旋流，减少流动死区，提升整体换热效率。在实际应用场景中，这类换热器常配套在小型商用热水机组、工业设备冷却回路、暖通空调辅助换热单元中，承担高温流体与低温水之间的热量传递任务，比如在工艺设备的冷却水回路中，可将设备运行产生的高温循环水的热量传递给生活用水，实现余热回收利用，也可在独立热水供应系统中作为二次换热部件，隔离一次侧高温介质与二次侧生活热水，避免水质交叉污染。

　　从安装边界来看，该换热器整体为立式水滴状轮廓，最大外轮廓尺寸适配常规小型设备的安装舱位，安装时需预留端盖侧的螺栓拆装空间，保证后期维护时可顺利拆卸端盖清理壳程结垢或更换密封垫片，侧方接口的位置设计也充分考虑了管路排布的便利性，接口朝向可根据安装需求在装配时调整端盖角度，适配不同方向的管路连接需求。设计过程中，腔体壁厚根据承压需求做了均匀化处理，蜗壳流道的曲率经过反复校核，既保证流体在流道内的流速处于合理区间，避免流速过高导致的冲蚀磨损，也防止流速过低造成的杂质沉积堵塞，端盖与壳体的密封面采用平面密封结构，适配常规耐温橡胶垫片或金属缠绕垫片，可根据实际工作温度、介质特性选择对应的密封件，满足不同工况的密封需求。

　　主腔体上的螺栓孔位采用等间距圆周排布，每个螺栓的预紧力可通过对角线紧固方式实现均匀加载，避免端盖受力不均导致的密封泄漏问题，底部支脚的安装孔位做了沉台设计，螺栓紧固后头部不会突出支脚底面，保证安装时换热器与安装基础面完全贴合，减少运行过程中的振动噪音。在流体通道设计上，冷热介质的流道采用逆流换热布局，冷介质从下方接口进入腔体后沿蜗壳流道螺旋上升，热介质从中部接口进入后沿流道螺旋下降，两种介质在流动过程中通过腔体壁面充分接触换热，逆流布局的平均换热温差高于顺流布局，能够在相同换热面积下提升换热效率，同时流道的截面变化经过优化，保证介质在整个流道内的流速稳定，避免局部流速突变产生的涡流噪音和压损。针对长期运行可能出现的结垢问题，该结构的端盖拆卸后可直接接触到整个换热流道表面，维护人员可直接对壁面进行清理，无需复杂的拆解工序，降低后期维护的难度和成本，整体结构没有多余的外置部件，外壳一体成型的结构也减少了额外的密封点，降低了运行过程中介质泄漏的风险。在选型适配时，该结构的换热器适配中小流量的换热工况，安装时需注意进出口介质的流向匹配，保证逆流换热的效果，同时安装基础需保证足够的平面度，避免支脚受力不均导致的腔体变形，管路连接时需在接口处做软连接处理，减少管路振动传递到换热器本体，影响密封性能和结构寿命。
