油钻机钻孔作业持续杆拉杆结构设计

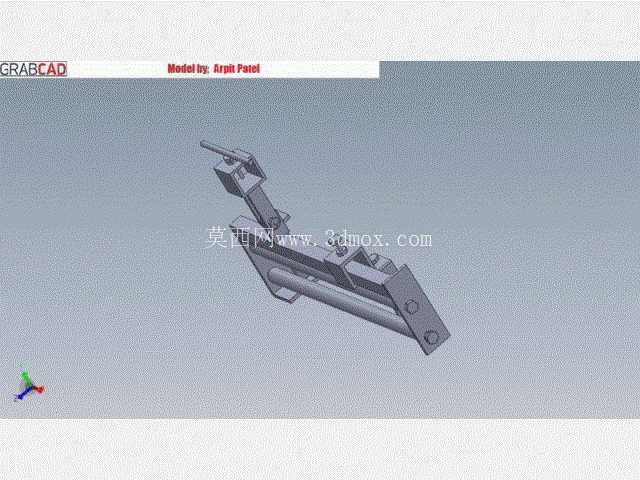

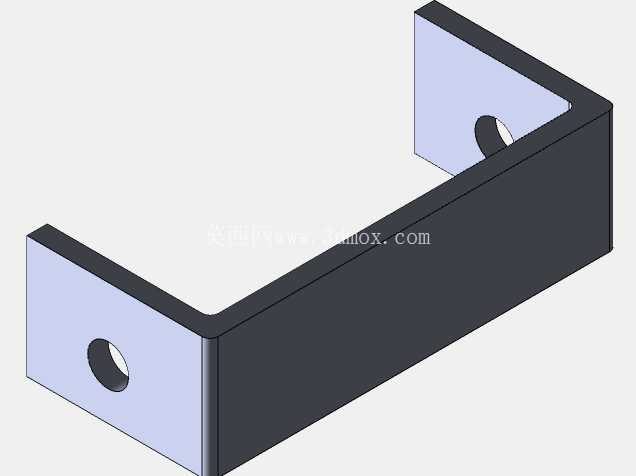

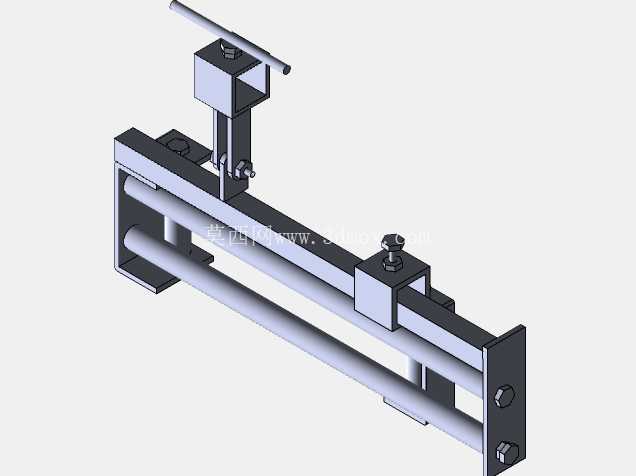

　　从实际装配边界来看，拉杆的安装基准面设置在持续杆的侧方导向支架上，两个带沉孔的安装耳座直接贴合支架的加工平面，通过螺栓实现刚性固定，安装耳座的孔位公差控制在H7级别，能保证装配后拉杆的轴线与持续杆的滑移方向平行度误差不超过0.1mm/m，避免持续杆往复运动时出现卡滞、偏磨的问题。拉杆的主体杆身采用了矩形截面与圆柱段结合的结构，靠近驱动端的矩形段用来和持续杆的拨叉结构配合，传递轴向的推拉载荷，圆柱段则穿入导向支架的衬套孔内，作为往复滑移的导向支撑，这种分段设计既保证了载荷传递的可靠性，又减少了杆身与衬套的接触面积，降低野外作业时粉尘进入配合面造成的磨损速率。在陆地油气勘探、矿山地质钻探的现场作业场景里，油钻机的钻孔进给精度直接决定成孔质量与后续套管下放的顺畅度，而持续杆作为钻具进给路径上的核心导向承载部件，其配套拉杆的结构合理性，会直接影响持续杆的导向稳定性、动作响应速度以及复杂工况下的抗形变能力。这套拉杆结构在设计之初，就围绕野外钻探的高粉尘、强振动、持续交变载荷的作业特性做了针对性优化，没有采用常规的等径圆杆结构，而是结合持续杆的滑移轨迹做了分段式的截面设计。

　　在功能特性上，这套拉杆并非单纯的传力构件，其端部设置的可调连接结构，能够补偿持续杆长期运行后产生的磨损间隙，不需要整体拆解持续杆总成就能完成间隙调整，大幅缩短现场维护的停机时间。设计过程中，针对钻探作业时钻具破岩产生的高频振动，在拉杆与拨叉的配合面预留了0.05mm的间隙，同时在杆身的应力集中位置做了圆角过渡处理，避免交变载荷下出现应力断裂的问题。从实际使用场景来看，当油钻机进行垂直钻孔或者小角度倾斜钻孔作业时，持续杆需要沿着固定路径持续进给，带动钻具保持稳定的钻进方向，这套拉杆会随着持续杆的进给做同步的往复运动，一方面限制持续杆的径向窜动，避免钻杆偏斜造成孔壁坍塌，另一方面将进给机构的驱动力平稳传递到持续杆上，保证钻进进给的速度均匀，不会因为载荷波动出现进给顿挫的问题。

　　在外形尺寸的匹配上，拉杆的总长度完全适配常规中型油钻机持续杆的行程范围，伸出最大位置时不会与钻机的机架护板发生干涉，缩回最小位置时杆身的圆柱段依然保留足够的导向长度，不会出现脱套的风险。杆身的表面处理采用了高频淬火加发黑工艺，表层硬度达到HRC45-50，能够抵御野外作业时泥沙、岩屑的磨粒磨损，同时具备一定的防锈能力，适应多雨、高湿度的野外作业环境。不同于常规设备上的通用拉杆，这套结构在设计时没有采用标准化的成品拉杆尺寸，而是完全围绕油钻机持续杆的运动轨迹做了定制化的结构设计，比如安装耳座的角度、拨叉配合槽的宽度、导向段的长度，都是经过实际作业载荷校核后确定的参数，既不会因为结构冗余增加不必要的重量，也不会因为强度不足出现作业中断裂的故障。

　　在三维建模过程中，所有配合面的尺寸都严格按照机械加工的工艺要求做了公差标注，安装孔的位置、杆身的同轴度、配合面的平面度都设置了对应的形位公差要求，能够直接导出工程图用于生产加工，不需要二次调整尺寸参数。对于从事钻探设备设计、矿山机械维护的结构工程师来说，这套拉杆的结构设计思路可以直接复用在同类导向传力构件的设计中，尤其是针对野外作业、维护条件有限的工况，这种兼顾可靠性与维护便捷性的结构设计，能够有效降低设备的全生命周期使用成本。
