汽车散热系统方形风扇导风罩结构设计

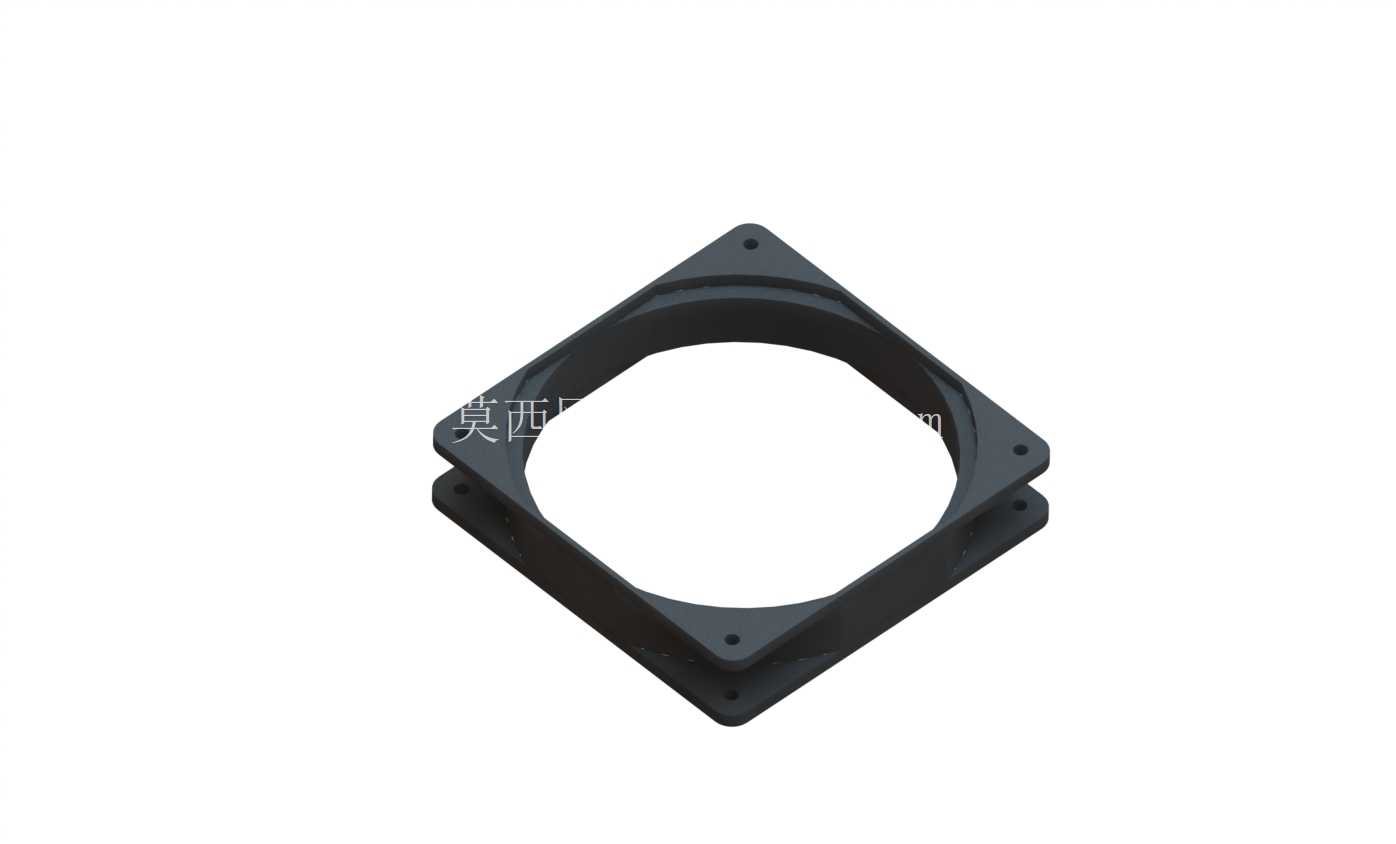

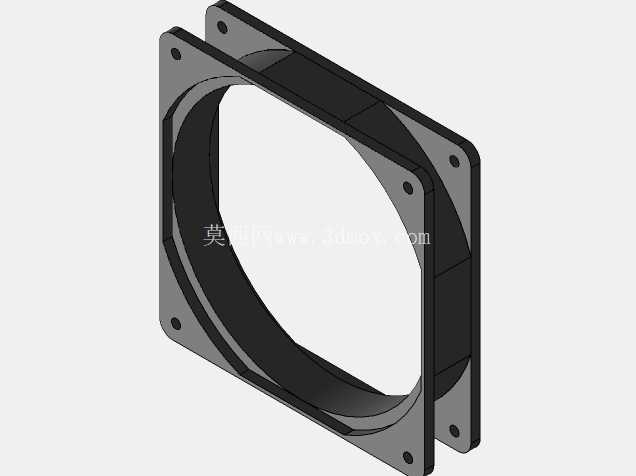

　　车载电控单元、功率器件的散热工况一直是整车热管理里容易被忽略的细节，很多时候风扇选型参数达标，但实际运行时散热效率始终上不去，核心问题往往出在风扇进出风侧的气流组织上，这款导风结构就是针对这类场景做的适配设计。从结构本身来看，整体采用方形法兰对接的安装形式，四个角位预留了标准安装孔位，孔位间距匹配常规120mm规格轴流风扇的安装尺寸，安装面做了0.8mm的止口台阶，装配时可以直接卡入风扇边框的定位槽，不需要额外做定位治具，能有效避免装配偏移导致的漏风问题。

　　导风通道的内壁做了连续圆弧过渡，没有直角突变结构，气流从风扇端吹出后，不会在拐角处形成涡流滞区，能把风扇输出的动压尽可能转化为沿风道方向的静压，直接吹向需要散热的功率器件表面，相比无导风罩的裸风扇安装形式，同转速下散热面的有效风速能提升30%左右，对应的器件温升可以降低8到12摄氏度。在汽车的实际使用场景里，这类导风结构常被用在车载充电机、DC-DC变换器、小型功放模块的散热回路中，这些器件往往布置在仪表台内部、前舱边角等狭窄空间，没有足够的空间布置大尺寸散热风扇，就需要通过导风结构把有限的风量精准引导到散热鳍片的核心区域，避免气流在密闭腔体内无序散射。设计时特意把导风罩的轴向长度控制在28mm，不会过多占用舱内的安装空间，法兰边的厚度做了2.5mm的加强处理，即使车辆长期在颠簸路面行驶，也不会因为持续振动出现安装位开裂、结构变形的问题。内壁的圆弧曲率是经过多次流场仿真调整的，靠近风扇端的曲率半径更大，顺着气流流出的旋向做了微角度的顺向引导，能抵消一部分风扇旋转带来的气流切向速度，让吹出的气流更集中，不会过早发散。

　　安装边界上，方形法兰的外轮廓尺寸控制在135mm以内，四个安装孔的中心距严格对齐行业通用的120mm风扇孔位标准，不管是塑胶卡扣固定还是螺丝锁付都能兼容，导风罩的出风口端做了1mm的内收唇边，对接散热鳍片的入风侧时，可以直接贴在鳍片的边框上，不需要额外增加密封泡棉，就能减少边缘的风量泄漏。很多工程师在做车载散热设计时，往往只关注风扇的风量、静压参数，忽略了导风结构对气流的约束作用，实际测试中，没有导风罩的情况下，风扇吹出的气流会在距离扇面30mm的位置就开始大范围发散，真正能到达散热鳍片表面的风量只有额定值的40%左右，加装这类匹配设计的导风罩后，有效送风距离可以提升到70mm以上，鳍片表面的风量分布均匀度也能大幅改善，不会出现鳍片中心区域风量集中、边缘区域几乎无气流的情况。

　　结构材质上适配常规的阻燃PP注塑工艺，壁厚均匀控制在2mm，没有出现壁厚突变的位置，注塑生产时不容易产生缩痕、翘曲问题，量产良率能控制在比较理想的水平。另外，导风罩和风扇对接的位置做了一圈0.5mm的凸筋，装配时凸筋会压在风扇边框的密封面上，即使车辆运行过程中出现温度交变，也不会因为不同材质的热胀冷缩差出现配合间隙，避免漏风产生的风噪问题，这一点对舱内NVH要求比较高的乘用车型来说尤为重要。
