带座外球面立式安装轴承组件

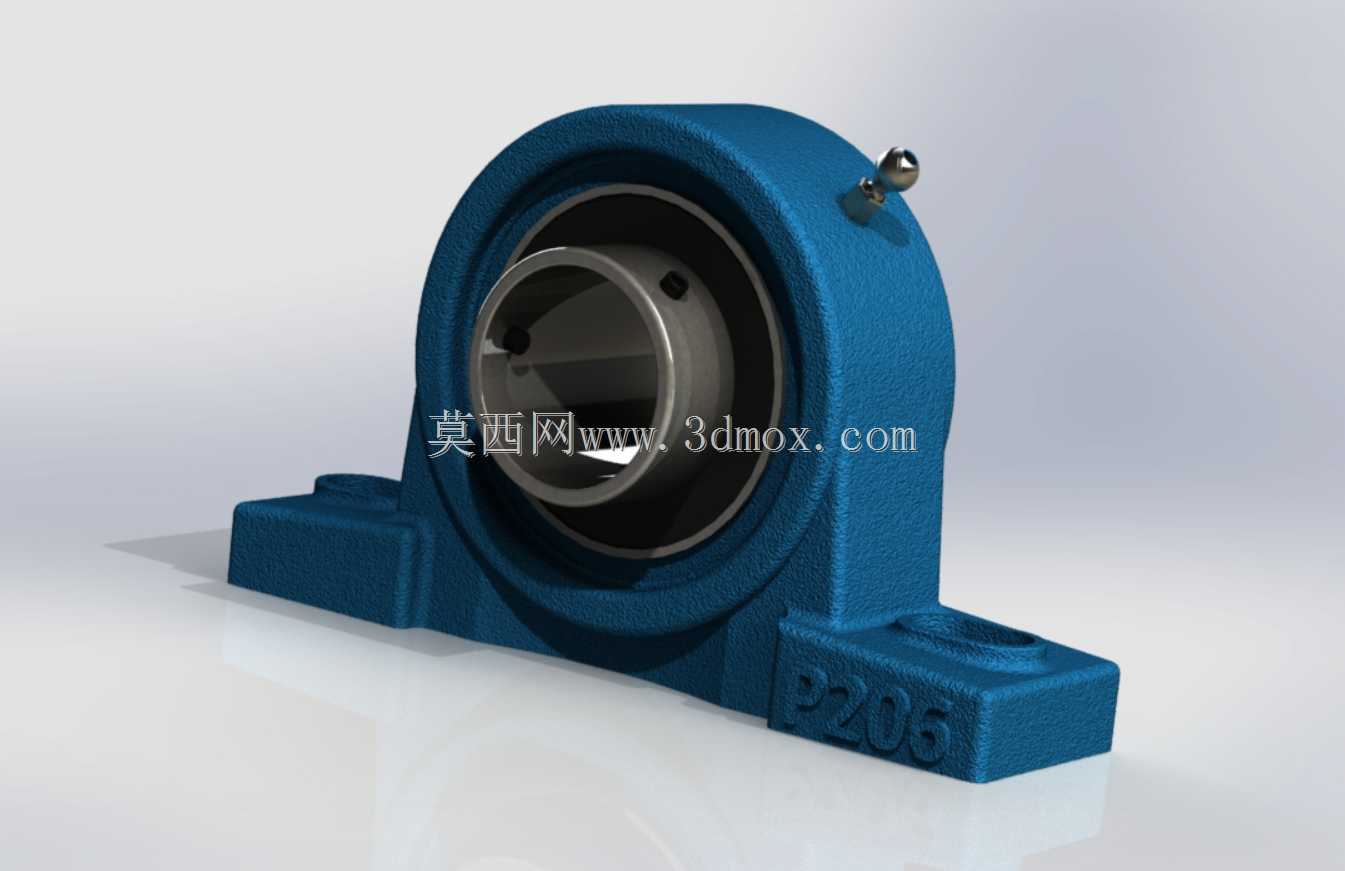

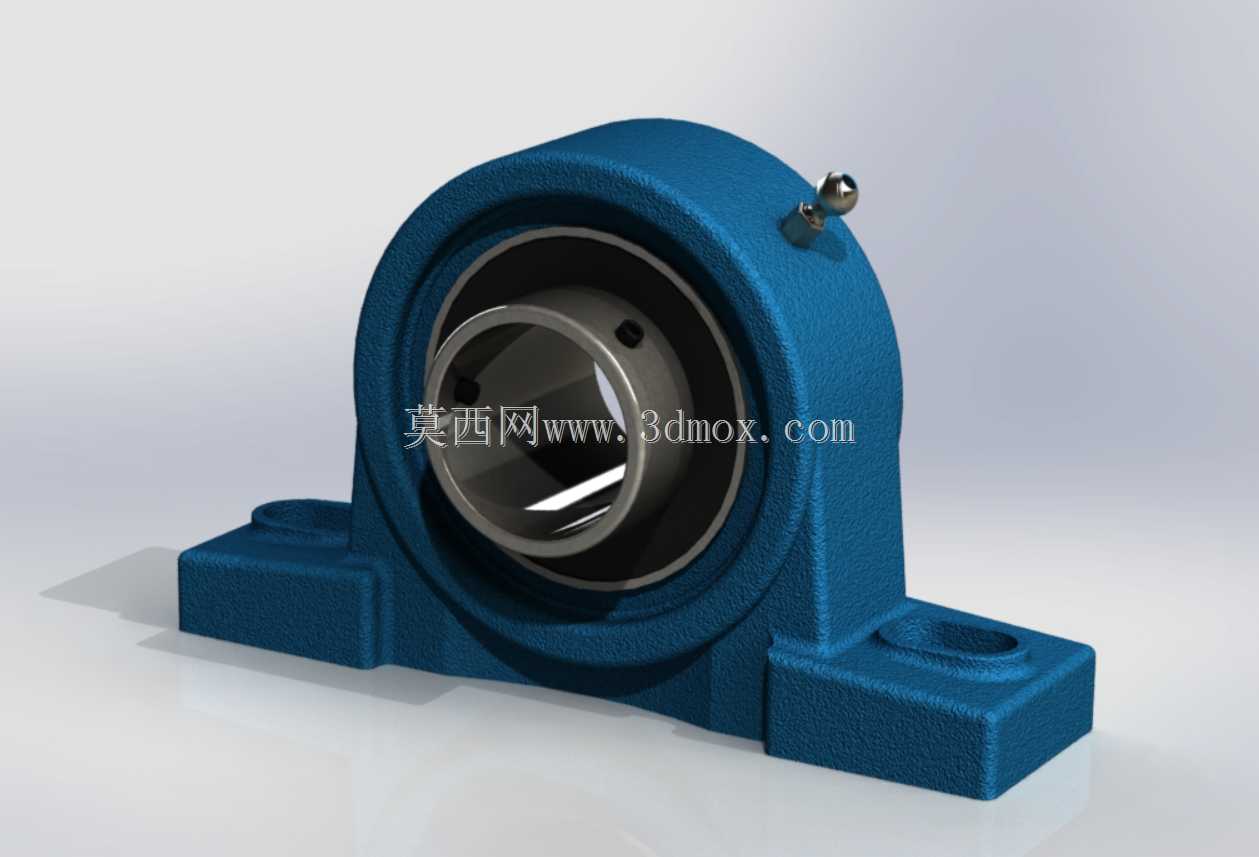

这款带立式安装底座的外球面轴承组件，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向载荷承载作用，同时可补偿轴加工、安装过程中产生的少量同轴度误差，适配各类中低速传动工况。在实际生产场景中，这类轴承组件常被用于农业机械的输送辊道、轻工生产线的皮带传动机构、小型风机的转轴支撑、食品加工设备的传动轴定位，以及各类非标自动化设备的旋转工位支撑，无需额外设计复杂的轴承安装腔体，可直接通过底座的安装孔固定在设备机架上，大幅降低设备整体的设计与装配难度。从功能特性来看，该组件集成了外球面球轴承与铸造立式轴承座的优势，轴承内圈通过顶丝与转轴实现锁紧固定，外圈的球面结构与轴承座的内凹球面配合，具备自动调心能力，即便安装时轴与轴承座存在小角度偏斜，也不会出现卡滞、异常磨损的问题；轴承顶部配置的注油嘴可定期补充润滑脂，延长组件的维护周期与使用寿命，铸造成型的轴承座具备足够的结构刚度，可承受中等强度的冲击载荷，适配多数常规工业场景的负载需求。在设计思路上，这款组件采用了模块化的集成设计逻辑，将轴承的旋转支撑功能与底座的安装固定功能整合为一体，无需使用者单独匹配轴承与座体的配合公差，避免了因配合精度不足导致的轴承早期失效；轴承座的两个安装脚设置了长圆形安装孔，可在安装时小幅调整固定位置，补偿机架加工的孔位误差，降低现场安装的对位难度。从安装边界来看，该组件的底座为对称式立式结构，两个安装孔分布在轴承腔体的两侧，安装时需保证底座与机架安装面完全贴合，避免因悬空紧固导致的座体变形；轴承内孔与转轴采用间隙配合，锁紧顶丝时需对称施力，避免内圈偏斜影响旋转精度；组件的整体外形轮廓规整，安装时需预留足够的注油操作空间，同时保证轴承外圈与座体球面的配合面无异物卡入，确保调心功能正常发挥。在实际选型应用中，这类带座轴承可根据转轴直径、负载大小、安装空间的差异匹配对应规格，相比分体式轴承安装结构，能减少至少六成的装配工时，同时降低设备后期的维护成本，是中小负载传动场景中性价比极高的支撑解决方案。
