带散热结构的环形变压器金属防护外壳

　　在低压配电、小型工控设备、民用电子装置的供电回路里，环形变压器凭借磁路闭合度高、空载损耗小、漏磁低的特性，一直是小功率AC-DC转换环节的核心部件，而配套的防护外壳，是决定变压器安装适配性、运行稳定性、现场防护等级的关键结构件，本次呈现的这款壳体，就是针对桌面级、机柜内嵌式环形变压器开发的封闭式防护结构。

　　从实际应用场景来看，这款壳体适配的环形变压器，多用于小型数控装置供电、实验室测试仪器电源、HiFi音频设备供电、小型工业控制板卡隔离供电等场景，这类场景对供电单元的电磁屏蔽、散热效率、安装兼容性都有明确要求：既不能让变压器本体直接暴露在积灰、易被触碰的环境里，也不能因为外壳封闭导致内部绕组温升超标，同时还要满足不同安装面的固定需求。

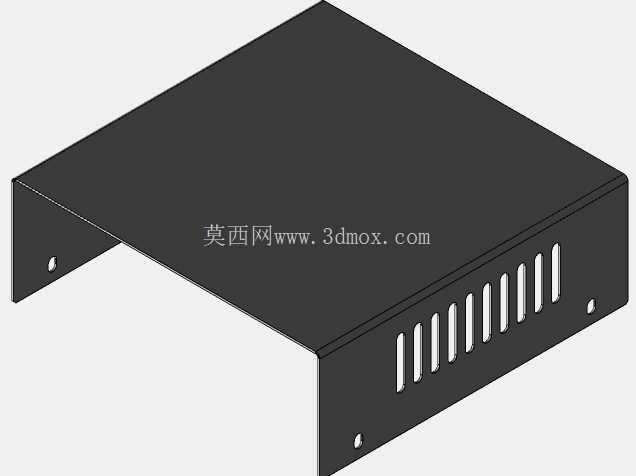

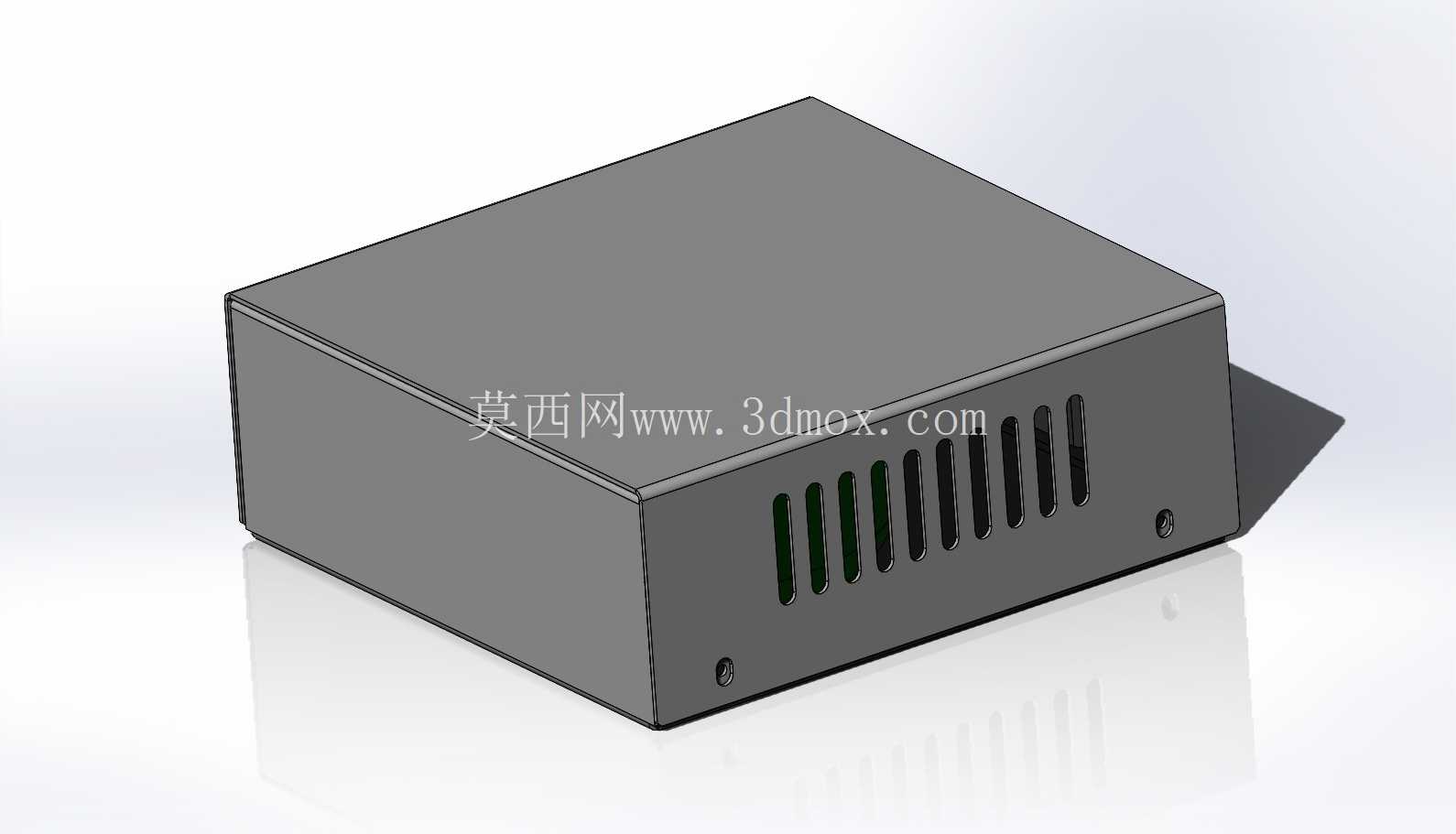

　　设计这款壳体的时候，首先要平衡的是防护性能与散热效率的矛盾。整体采用弯折成型的金属板材做封闭式腔体，将环形变压器的绕组、接线端子完全容纳在腔体内部，避免现场布线时导线误触绕组、车间环境中的金属碎屑落到绕组表面造成绝缘隐患，同时金属壳体本身可以形成连续的电磁屏蔽层，降低环形变压器工作时产生的低频漏磁对外围敏感电路的干扰，这一点在音频设备、高精度传感采集设备的供电场景里尤为重要。壳体侧面开设的等距长条状通风槽，是经过热流仿真验证的结构：槽孔宽度控制在3mm以内，既可以阻挡大部分尺寸较大的异物进入腔体，又能形成自然对流的风道——变压器工作时绕组产生的热量加热腔体内部空气，热空气从侧面高位的通风槽排出，冷空气从低位槽口补入，形成持续的自然循环，在无额外风扇的被动散热条件下，可将绕组满负载运行时的温升控制在绝缘材料允许的范围内，避免长期高温运行加速绕组绝缘层老化。

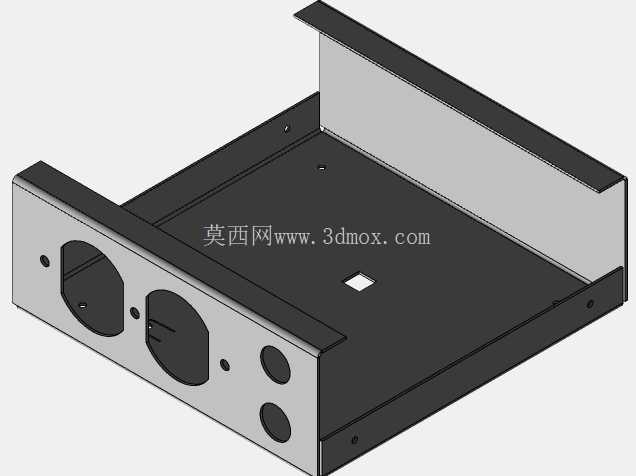

　　壳体的安装边界设计充分考虑了多场景适配需求：底部延伸出带安装孔的固定折边，既可以通过螺丝直接固定在设备机箱的水平安装板上，也可以适配标准DIN导轨的安装卡扣，满足机柜内导轨式安装的需求；壳体边角采用小半径圆角弯折处理，避免安装维护时尖锐边角划伤操作人员，同时弯折处的圆角可以提升壳体整体的结构刚度，减少板材厚度较薄时的共振问题——环形变压器工作时存在50Hz的基频振动，如果壳体刚度不足，很容易和绕组振动产生共振，发出持续的低频噪音，弯折处的加强结构、侧面通风槽之间的连接筋条，都可以有效提升壳体的固有频率，避开变压器的工作振动频率，降低运行噪音。

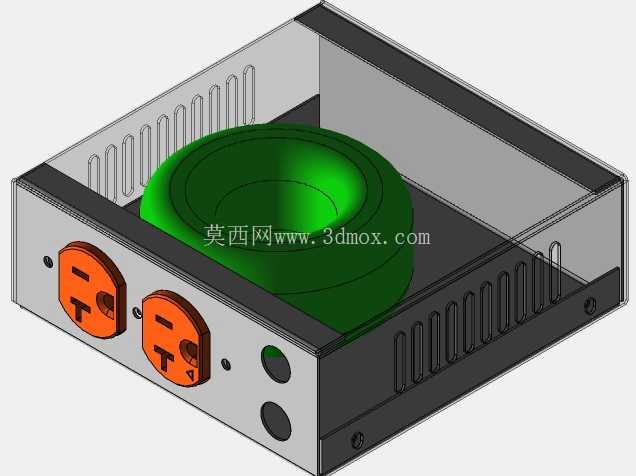

　　尺寸设计上，壳体内部腔体的直径和高度预留了足够的安装余量，既可以适配额定功率范围内不同绕线规格的环形变压器，也给内部接线端子、温度保险丝、输入输出引线预留了足够的布线空间，避免引线被壳体挤压造成绝缘破损；壳体上预留的固定孔位，和市面上主流环形变压器的安装胶垫、中心固定螺丝的位置完全匹配，不需要额外做转接件就可以完成变压器与壳体的装配，降低现场安装的加工工作量。壳体表面采用哑光导电氧化处理，在保证金属层连续导电、维持电磁屏蔽效能的同时，哑光表面不会在设备内部产生光线反射，方便运维人员观察设备内部其他部件的状态，氧化层本身也具备一定的防锈能力，适配普通工业车间、室内办公环境的使用需求，不会因为长期使用出现表面锈蚀掉屑的问题。

　　在实际选型适配的时候，需要注意这款壳体对应的变压器功率上限，确保内部变压器的满负载损耗产生的热量，能够通过侧面通风槽的自然对流完全散出；如果是在密闭无通风的设备舱内使用，还需要根据实际环境温度核算温升，必要时可以在通风槽位置加装小型轴流风扇强化散热，壳体的槽孔尺寸刚好适配常用的40mm规格小型风扇的安装孔距，不需要额外打孔就可以完成风扇固定。
