16A中性连接底座安装结构设计

　　在低压配电系统、电源变压器出线端的中性线接驳场景里，这类16A规格的中性连接底座是保障中性线可靠导通、避免接线松脱发热的核心结构件，日常运维中不少中性线烧蚀故障都源于连接底座接触面积不足、安装定位偏差导致的接触电阻过大，因此该类零件的结构设计需要同时兼顾导电可靠性、安装便捷性与长期运行的结构稳定性。从实际使用场景来看，这类连接底座多用于电源变压器次级侧中性母排与外部配电回路中性线的过渡连接，额定载流16A的参数匹配常规小容量电源变压器的中性线通流需求，相比直接将导线压接在母排上的方式，采用专用连接底座可以实现导线与母排的面接触导通，避免导线散股、压接偏心带来的局部载流能力下降问题。

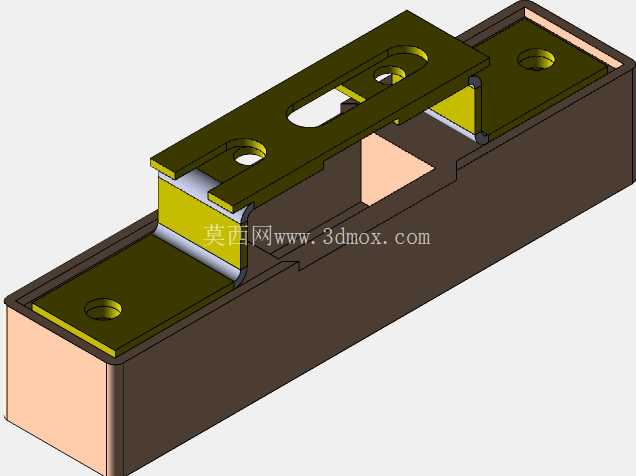

　　结构设计上，底座采用分体式组合结构，下部为绝缘基座，采用长条形盒式结构，一方面为内部导电连接片提供绝缘防护，避免相邻相线回路的短接风险，另一方面基座两端预留的安装孔位可以直接通过螺丝固定在变压器的安装支架上，安装孔位的间距按照常规小容量变压器的中性端安装基准设计，不需要额外加工转接支架即可完成适配。上部的导电压接组件采用折弯成型的铜质导电片，表面做镀锡处理降低接触电阻，导电片上设计的长条形调节孔可以适配不同线径的中性线压接需求，压接时可以根据接入导线的线径调整压片的压紧位置，保证导线线芯完全被压片覆盖，避免局部线芯外露引发的安全隐患。

　　导电片与基座之间设置有定位卡槽，装配时导电片可以直接卡入基座的卡槽内完成预定位，不需要额外的粘接或者焊接工序，既提升了装配效率，也方便后期运维时更换损坏的导电组件。安装边界方面，基座整体采用窄长型布局，宽度控制在较小尺寸，适配变压器出线端狭窄的安装空间，不会与周边的相线接线端子产生空间干涉，基座的高度设计充分考虑了导线弯曲半径要求，接入的中性线可以顺着基座端部的导向结构自然弯曲引出，避免导线根部过度弯折导致的线芯断裂问题。压接组件上方的盖板结构设计有两个沉头安装孔，盖板压紧后可以完全覆盖内部的导电连接部位，既可以防止运维过程中误触带电部位，也能阻挡灰尘、潮气进入连接部位，降低长期运行过程中接触面氧化的速率。

　　在实际建模过程中，需要重点关注导电片的折弯角度与基座卡槽的配合公差，折弯角度偏差过大会导致导电片卡入卡槽后出现翘曲，使得压接面不平整，增大接触电阻；安装孔位的位置度公差需要控制在合理范围内，否则现场安装时会出现孔位错位，无法顺利固定在变压器支架上的问题。另外，基座内部的让位槽设计需要匹配导电片的行程，保证压接不同线径导线时，导电片有足够的调节空间，不会出现压接到位后导电片与基座发生干涉的情况。从选型适配角度来说，这类16A中性连接底座仅适用于额定电流不超过16A的中性线回路，不能用于相线回路的连接，也不能超额定电流使用，否则会因为载流不足导致连接部位过热，引发绝缘基座熔化甚至电气火灾风险。实际装配时需要注意，接入的导线线芯需要完全插入压接部位，压接螺丝的拧紧力矩需要符合工艺要求，力矩过小会导致压接不紧接触电阻过大，力矩过大则可能压伤线芯或者导致导电片变形，影响长期使用的可靠性。
