Vigortronix30VA双初级环形电源变压器

　　在小功率工控设备、精密测试仪器、高端音频前级这类对供电纹波、安装空间有严苛要求的场景里，环形变压器的选型一直是结构与电气设计协同的重点环节，这款30VA容量的双初级环形电源变压器，就是针对这类窄空间、低干扰需求开发的标准化供电部件。从实际安装适配来看，环形结构天生具备比同容量EI型变压器更紧凑的安装优势，中心的单螺栓固定孔可以直接穿过设备底板的安装螺柱，配合上下金属压片与防松垫圈就能完成固定，不需要额外设计复杂的安装支架，能大幅压缩供电模块在设备内部的占用空间，对于内部布局紧凑的桌面式测试仪器、壁挂式小型控制箱来说，这种安装方式能给PCB板、接线端子留出更多排布余量。

　　电气设计层面，双初级绕组的配置是这款产品的核心实用特性，两组初级绕组可以通过串并联切换适配110V与220V两种主流市电输入电压，不需要额外更换变压器就能适配不同地区的供电标准，对于出口型设备的设计来说，能大幅减少供应链的物料SKU数量，降低采购与仓储的管理成本。绕组采用环形连续绕制工艺，相比叠片式铁芯的EI变压器，磁路闭合更完整，空载电流更小，工作时的电磁漏磁能降低70%以上，不会对周边的弱信号处理电路、精密传感器造成电磁干扰，这也是音频设备、高精度测量仪器优先选用环形变压器的核心原因。

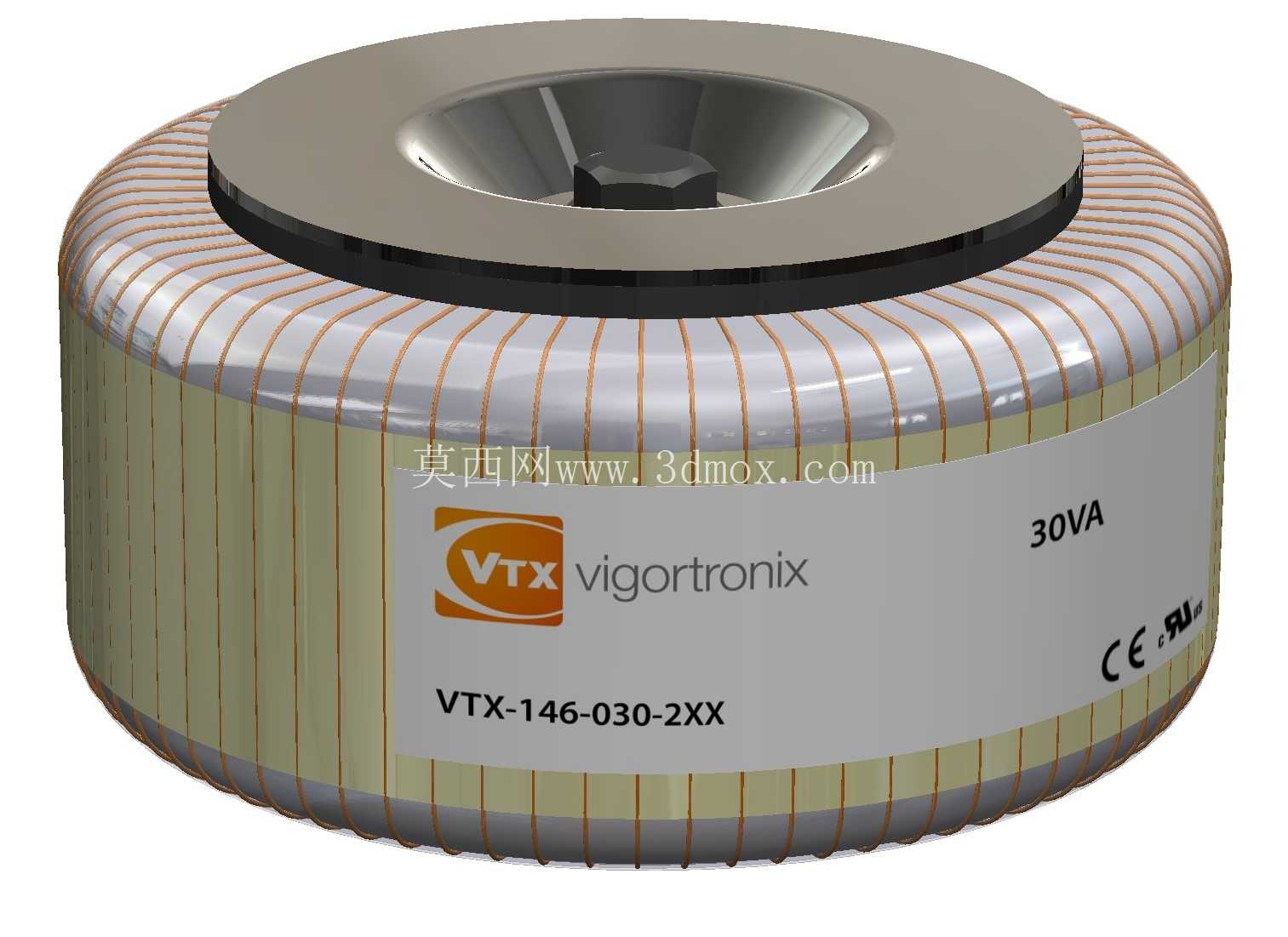

　　从结构细节来看，铁芯外围采用绝缘浸渍处理，外层缠绕耐高温绝缘保护层，绕组外层的标识带清晰标注了产品型号、容量与安规认证标识，接线端的引出线采用耐温绝缘护套，能避免设备组装过程中引线绝缘层破损造成的短路风险。整体外形为规整的圆柱环形，没有突出的安装耳或接线柱，外围直径与高度的比例经过优化，在30VA的容量等级下，整体厚度控制在较低水平，既可以卧式安装在设备底板上，也可以通过定制支架立式安装在机箱侧壁，适配不同的内部布局方案。

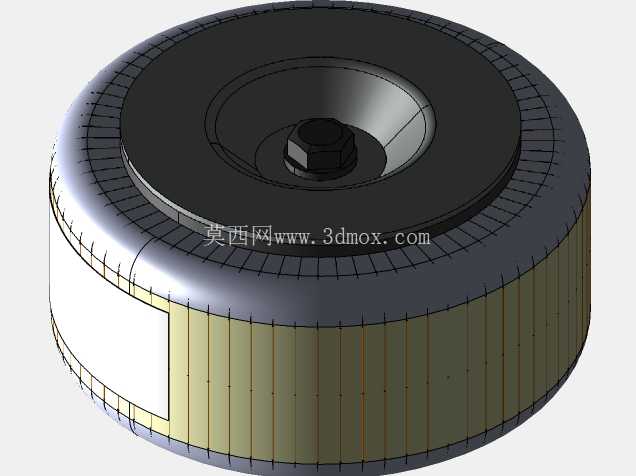

　　实际选型应用中，这款变压器的额定容量30VA可以满足总功率25W以内的低压供电需求，适合给设备内部的控制电路板、信号调理模块、小型散热风扇等部件供电，双初级的设计也方便在产品开发阶段做不同输入电压的兼容性测试，不需要重新打样变压器就能完成安规测试的电压适配验证。建模过程中需要重点关注中心安装孔的尺寸公差、上下压合面的平面度要求，以及引出线的出线位置，避免在设备组装时出现安装螺栓干涉、引线长度不足的问题，同时要预留足够的安全电气间隙，保证绕组与设备金属外壳之间的绝缘距离符合安规标准。

　　在散热设计层面，环形结构的绕组均匀分布在整个铁芯外围，工作时的热量能通过整个外表面均匀散发，相比EI变压器热量集中在叠片接缝处的特性，同功率下的工作温升更低，长时间连续工作时的绝缘老化速度更慢，能有效延长设备的整机使用寿命。对于结构工程师来说，在做设备内部热设计时，不需要给这款变压器预留专门的散热风道，只要保证周边有10mm以上的空气流通空间，就能满足满负载工作时的散热要求，进一步降低整机结构设计的复杂度。
