内燃机配气机构摇臂组件结构设计

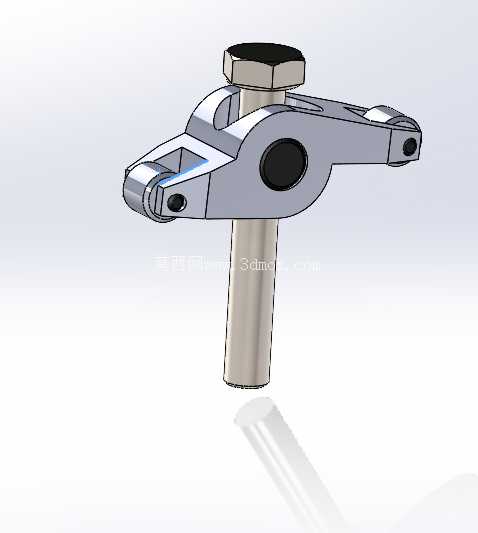

　　这套摇臂组件是内燃机配气机构里的核心传动执行件，日常在四冲程汽油机、柴油机的缸盖总成里承担动力换向传递的作用，工作时需要把凸轮轴顶升的直线作用力，转换为气门杆端的下压驱动力，精准控制进排气门的开闭时序与升程，直接决定发动机的充气效率、怠速稳定性与高转速区间的动力输出表现。从结构组成来看，整套部件包含带双侧定位轴颈的摇臂轴、可绕轴枢转的摇臂本体、轴端锁紧六角螺母三个核心部分，没有多余的冗余结构，所有型面都围绕受力传递路径做了针对性优化。

　　摇臂本体采用了对称式的杠杆结构设计，中部的枢转孔内嵌耐磨衬套，和摇臂轴的配合间隙控制在0.02-0.04mm之间，既保证枢转时的转动灵活性，又能避免间隙过大带来的配气相位偏差；摇臂靠近凸轮侧的接触端设计了圆弧过渡型面，和凸轮型面接触时可以减少滑动摩擦占比，降低凸轮轴型面的磨损速率，另一端的气门接触端预留了气门间隙调整螺钉的安装位，可通过调整螺钉的旋入深度精准控制冷态下的气门间隙，适配不同材质缸盖在热机状态下的膨胀量差异。

　　摇臂轴采用台阶式轴身设计，第一侧轴段长度匹配缸盖摇臂座的安装孔深度，轴端的六角螺母配合轴肩实现轴向定位，安装时螺母拧紧力矩控制在22-25N·m即可保证摇臂轴无轴向窜动，轴身表面做了高频淬火处理，表面硬度达到HRC55-60，可承受摇臂高频枢转带来的持续摩擦，避免长期工作后出现轴身磨损失圆的问题。在实际装配场景中，这套摇臂组件的安装边界需要匹配缸盖摇臂室的内部空间，摇臂的最大摆角控制在±8°范围内，两端的工作行程差严格匹配凸轮轴的最大升程设计，不会出现摆臂过程中和缸盖内壁、气门弹簧上座发生运动干涉的问题；摇臂本体的截面采用了工字型加强结构，在保证整体刚度满足气门弹簧最大弹力冲击要求的前提下，尽可能降低了摇臂自身的运动惯量，减少高转速下配气机构出现惯性飞脱的概率。

　　从受力传递路径来看，当凸轮轴转动到升程段时，顶升力作用在摇臂的第一侧受力端，摇臂绕中部的摇臂轴做枢转运动，将力换向传递到另一侧的气门杆端，克服气门弹簧的预紧力下压气门，完成进气或排气动作；当凸轮轴转到基圆段时，气门弹簧的回弹力带动摇臂反向枢转，带动气门回位落座，整个运动过程中摇臂轴只承受径向的交变载荷，没有轴向的额外分力，轴身的润滑油道可对接缸盖内置的润滑油路，在枢转配合面形成持续的油膜润滑，降低摩擦损耗与工作噪音。设计过程中针对摇臂的应力集中区域做了圆角过渡处理，在摇臂两端的连接孔位、枢转孔与臂身的衔接位置都做了R2-R3的圆角优化，避免长期交变载荷作用下出现应力疲劳开裂的问题；轴端的锁紧螺母采用了标准六角细牙螺纹，防松性能可靠，不需要额外增加开口销等防松零件即可满足发动机全生命周期的使用要求，整体结构的零件通用化率高，后续维护更换时不需要定制特殊配件，可直接采用同规格的标准紧固件完成替换。
