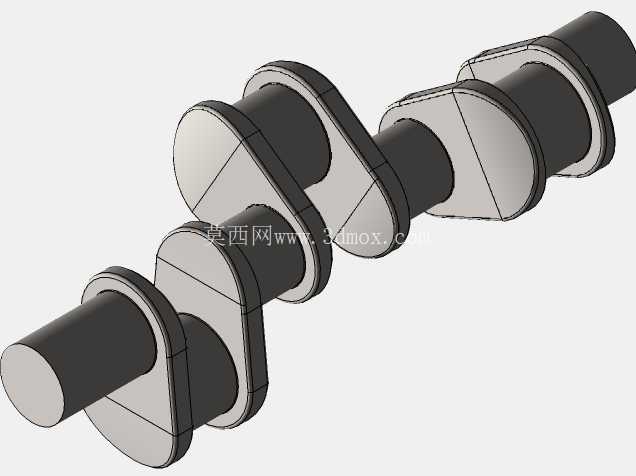

四冲程内燃机曲柄轴分段结构三维数模

　　在往复式内燃机的动力传递链路中，曲柄轴是完成活塞往复运动到旋转运动转换的核心承载部件，本次呈现的分段结构对应四冲程汽柴油发动机的曲柄组区段，覆盖三个曲拐单元的完整结构形态，可直接用于教学演示、结构拆解分析或同类型机型的改型设计参考。从实际装机场景来看，这类三曲拐结构常见于直列三缸乘用车发动机、小型通用动力汽油机以及30kW以下排量的农用柴油机组，部分小型工程机械的辅助动力单元也会采用同结构的曲柄轴设计，其工作过程中需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上的圆角过渡、配重平衡、轴颈同轴度都直接影响整机的运行平顺性与使用寿命。

　　从结构设计逻辑来看，该段曲柄轴采用整体式锻造结构的建模思路，每个曲拐单元由主轴颈、连杆轴颈、前后两侧曲柄臂三部分构成，相邻两个曲拐之间的夹角按照120度相位角布置，匹配四冲程发动机的点火间隔角设计，保证三个气缸的做功行程均匀错开，降低整机输出扭矩的波动幅度。建模过程中对曲柄臂的外形做了偏心配重设计，配重块的轮廓按照旋转动平衡的补偿需求做了异形切削，抵消连杆轴颈与连杆大头旋转产生的离心力矩，减少主轴颈处的附加载荷。所有轴颈与曲柄臂的连接位置都做了大圆角过渡处理，避免应力集中导致的疲劳断裂风险，这也是实际加工过程中需要重点控制的工艺位置，圆角半径的偏差会直接影响轴的疲劳强度。

　　从安装边界与尺寸配合来看，两端伸出的主轴颈为整根曲轴的支撑定位段，直径尺寸按照标准滑动轴承的配合公差设计，装配时需要装入缸体对应的主轴承座孔内，轴颈表面的粗糙度、圆柱度要求都处于较高精度等级，建模时保留了轴颈的完整圆柱面特征，未做简化处理，可直接用于后续的轴承配合仿真、装配干涉检查。中间的三个连杆轴颈为平行于主轴颈的偏心圆柱段，偏心距即为发动机的曲柄半径，直接决定活塞的行程长度，建模时严格保证三个连杆轴颈的轴线与主轴颈轴线的平行度公差，避免装机后出现连杆偏磨、活塞敲缸的问题。每个连杆轴颈的长度尺寸匹配对应连杆大头的宽度，预留出适当的轴向窜动间隙，保证连杆工作时不会与曲柄臂发生运动干涉。

　　在实际工程应用中，这类曲柄轴的三维数模可用于多个场景：新机型开发阶段的曲柄连杆机构运动仿真，可直接导入多体动力学软件，计算不同转速下的惯性力平衡情况、轴颈载荷分布，为后续的轴承选型、曲轴强度校核提供基础模型；职业院校的内燃机结构教学中，可借助该模型拆解曲拐的相位布置、配重结构，让学习者直观理解四冲程发动机的动力转换原理；小型动力设备的维修拆解培训中，也可借助该模型演示曲轴的安装定位、配合关系，降低实物教学的成本。建模过程中省略了油道孔、键槽、法兰连接孔等细节特征，保留了核心的结构形态与装配基准，既保证了结构展示的准确性，也降低了模型的复杂度，适合用于结构展示、原理演示类的应用场景，若用于实际生产加工的数模，可在此基础上补充油道、安装孔等细节特征，完善工艺相关的结构设计。

　　从结构合理性角度来看，该模型的曲柄臂厚度、轴颈直径比例都参考了成熟小排量内燃机的设计参数，配重块的外圆轮廓未超出主轴颈的旋转包络面，保证装机后曲柄轴旋转时不会与缸体、油底壳等周边部件发生干涉。两端的主轴颈伸出长度匹配主轴承的宽度与密封件的安装位置，装配后可通过前端的皮带轮输出动力，后端连接飞轮储存转动惯量，整个区段的结构完全符合直列三缸发动机曲轴的中段设计特征，没有出现结构逻辑上的错误，可作为同类型产品设计的参考基准，帮助设计人员快速完成初始结构的搭建，缩短前期方案设计的周期。
