轮毂式耦合电机连接法兰结构设计

　　在中小功率传动单元的布局场景里，电机与负载端的同轴连接始终是结构设计环节需要反复校核的部分，尤其是安装空间紧凑、对径向跳动公差要求较高的设备工位，常规的凸缘联轴器往往会因为安装基准偏差、轴系窜动带来额外的振动损耗，这类带一体化轮毂的耦合连接结构，正是为了解决这类装配痛点而设计的。从实际应用场景来看，这类结构常出现在小型输送线驱动端、精密实验台传动组、小型泵组直连结构里，不需要额外加装过渡接盘，就能直接完成电机输出轴与负载输入轴的扭矩传递，同时承担轴系端部的径向定位作用，减少多余零件带来的累计装配误差。

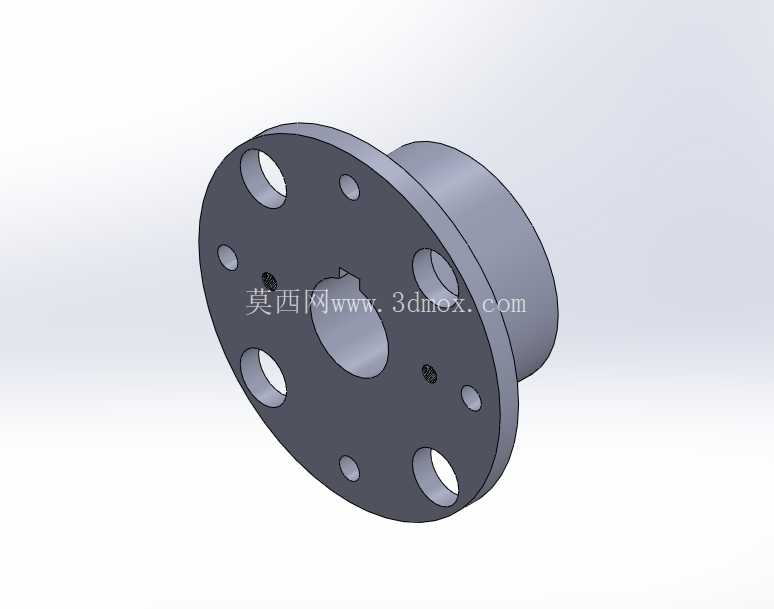

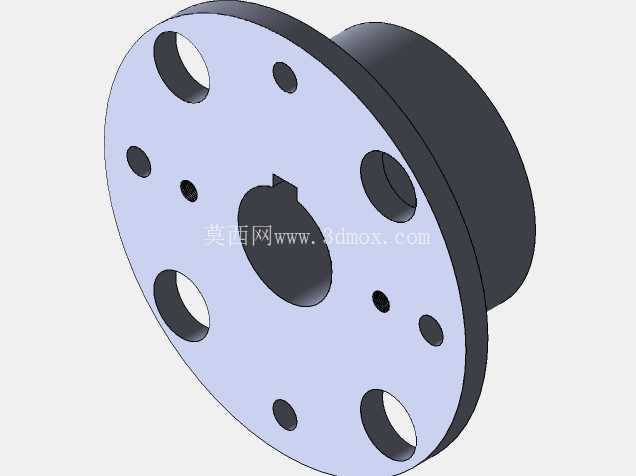

　　从功能特性上看，这个连接结构采用盘毂一体化的设计思路，法兰端面上均匀分布的多组安装孔，对应不同规格电机端盖的固定螺孔位置，不需要重新打孔适配就能完成对接，中心的异型轴孔直接匹配电机输出轴的轴头轮廓，配合端面的紧定螺钉孔，能在轴穿入后完成周向锁止，避免传动过程中出现轴与毂的相对滑动。法兰盘上的大尺寸通孔是为了给负载端的连接螺栓留出操作空间，装配时不需要将整个法兰拆下，就能从端面直接穿入螺栓完成与负载侧联轴器的对接，小尺寸的光孔则是定位销孔，装配时先打入定位销确定同轴度，再拧紧固定螺栓，能大幅降低现场装配的找正时间。

　　设计过程中首先要确定的是安装边界尺寸，法兰盘的外径要匹配对应功率电机的端盖外径，不能超出电机端盖的轮廓范围，否则会和周边的设备护板、走线槽产生干涉；轮毂部分的伸出长度要结合电机轴头的伸出长度确定，既要保证轴孔能完全包裹住电机轴的配合段，避免轴的悬臂段过长带来的弯曲变形，又不能让轮毂端面碰到电机端盖的油封部位，防止运转过程中摩擦损坏密封件。轴孔的公差选择要兼顾装配便利性和传动精度，采用过渡配合的公差带，既不会因为过盈量太大导致装配时需要强行压装，也不会因为间隙过大出现传动回程误差。

　　从结构强度的角度考虑，法兰盘与轮毂衔接的位置做了圆弧过渡处理，避免直角衔接带来的应力集中，在电机频繁正反转的工况下，这个过渡位置是应力最集中的区域，如果采用直角结构，长时间交变载荷作用下很容易出现裂纹，圆弧过渡能将应力分散到更大的区域，提升整体结构的疲劳强度。端面上的紧定螺钉孔采用垂直于轴孔轴线的设计，两个螺钉孔呈对称分布，锁紧时两个螺钉均匀施力，不会把轴顶偏导致同轴度超差，螺钉的末端采用凹端设计，能更好地贴合电机轴上的定位坑，避免螺钉在振动过程中出现松脱。

　　实际选型匹配时，首先要核对电机轴的轴径和轴头的键槽或者异型轮廓尺寸，确保中心孔的轮廓完全匹配，其次要核对法兰端面上的安装孔孔距是否和对应电机的端盖安装孔距一致，还要确认轮毂的内孔深度是否大于电机轴头的伸出长度，避免装配时轴头顶到孔底导致法兰无法贴合电机端盖。在三维建模过程中，这类结构需要重点校验各个孔位的位置度，尤其是定位销孔和中心轴孔的同轴度，位置度公差控制在0.02mm以内，才能保证装配后轴系的径向跳动满足传动要求，法兰端面的平面度公差也要控制在合理范围，端面如果出现翘曲，装配后会导致电机轴和负载轴出现角度偏差，运转时会产生周期性的振动和噪音。

　　这类一体化轮毂结构相比分体式的联轴器加接盘的方案，减少了两个配合面，也就减少了两个产生装配误差的环节，整体的刚性更好，在转速不超过3000rpm的中小功率传动场景下，能获得更稳定的传动表现，同时零件数量更少，采购和装配的成本也更低，对于设备集成商来说，不需要单独采购多个零件进行拼接，单个零件就能完成电机端的连接过渡，也减少了供应链的管理成本。在日常维护环节，这类结构的拆卸也很方便，只需要松开端面上的紧定螺钉和法兰固定螺栓，就能将整个连接毂从电机轴上拆下，不需要使用拉马等专用拆卸工具，降低了现场维护的难度。
