机加工双V型夹紧定位工装结构

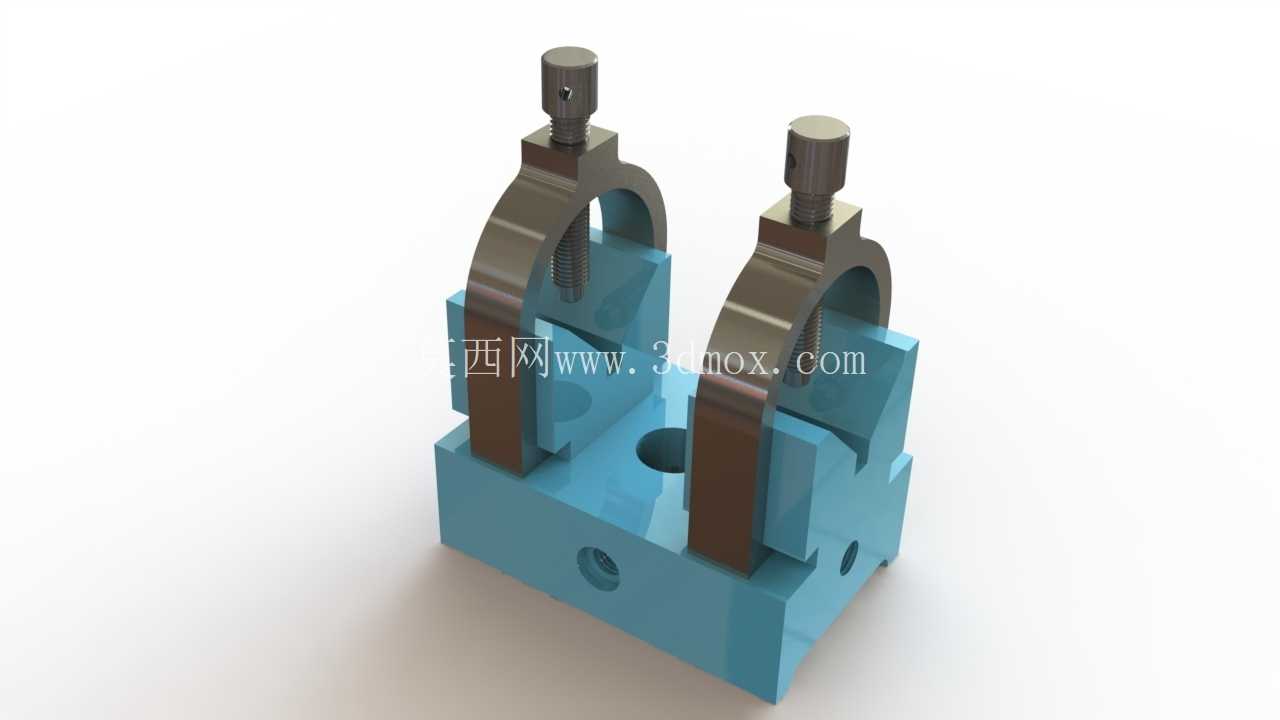

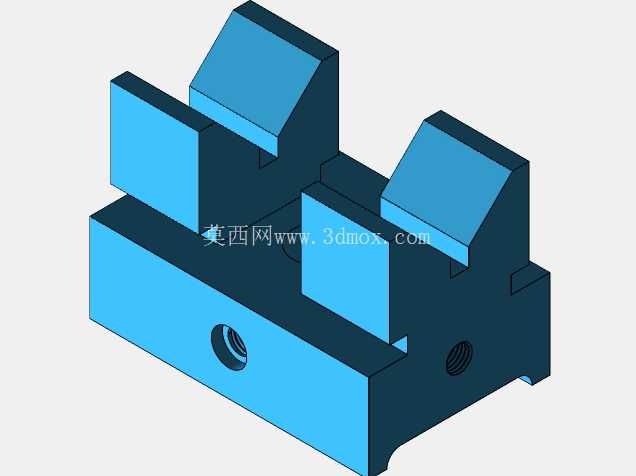

　　在常规轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的同轴度定位与装夹稳定性直接决定最终加工精度，双V型块作为这类工序里应用最广泛的定位夹紧元件，其结构设计的合理性会直接影响装夹效率与加工误差累积量。这套双V型夹紧结构采用一体式基座设计，两个V型定位槽对称布置在基座顶面，基座本体采用45号钢调质处理后表面发蓝的常规工艺路线，底部预留的两个定位销孔与机床工作台T型槽定位销匹配，可直接固定在铣床、钻床或者磨床的工作台上，不需要额外制作转接板，减少了工装安装的累积误差。

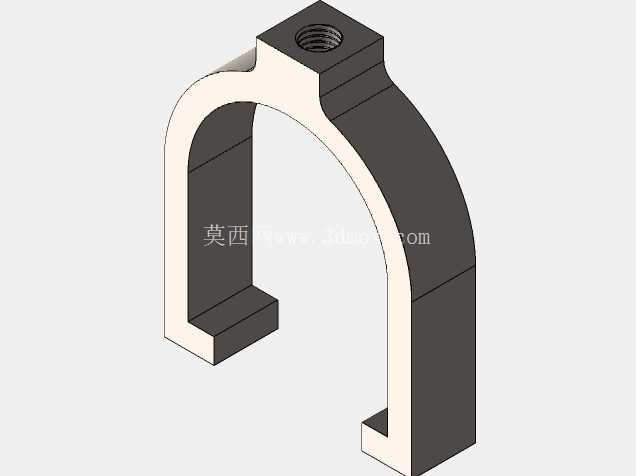

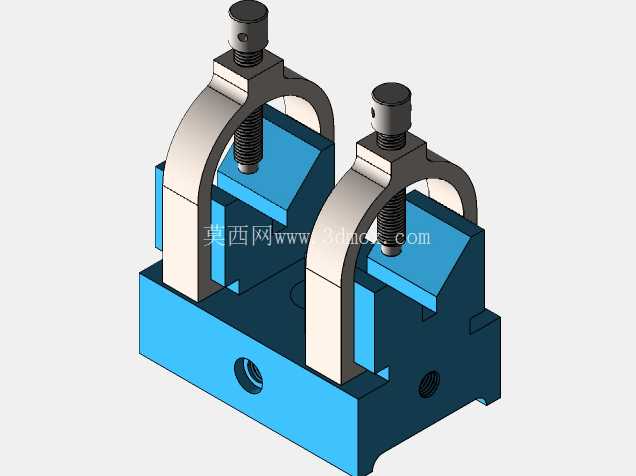

　　从实际使用场景来看，这套结构适配直径范围在10mm到60mm之间的回转体工件，两个V型块的V型面夹角统一采用90度设计，这是机加工定位里的通用角度，既可以保证工件定位时的对中性，又能避免夹角过小导致的工件表面压伤，或者夹角过大带来的定位不稳问题。每个V型块上方配套的弓形夹紧架通过顶部的细牙螺杆实现压紧动作，螺杆端部镶嵌有铜质压头，接触工件时不会在已加工表面留下压痕，弓形架的弧形避让结构可以在工件装夹后留出足够的刀具走刀空间，比如在轴类零件上钻径向孔、铣键槽的时候，刀具不会和夹紧架发生干涉。

　　设计过程中首先考虑的是定位基准的统一性，两个V型槽的对称度公差控制在0.02mm以内，V型面的表面粗糙度达到Ra1.6，保证工件放置后轴线和基座底面的平行度误差不超过0.01mm/100mm，满足多数普通机加工工序的精度要求。基座侧面预留的螺纹孔用于安装定位挡块，可实现工件轴向位置的快速定位，批量加工时不需要每次都进行轴向尺寸找正，能大幅缩短单件装夹的辅助时间。基座中间位置开设的排屑孔，可以让加工过程中产生的铁屑、切削液直接从孔内排出，不会堆积在V型槽内影响定位精度，日常清理时只需要用压缩空气从侧面吹扫即可，维护难度很低。

　　安装边界方面，基座整体外形为长方体结构，长宽尺寸控制在120mm*80mm，总高度（含夹紧螺杆升起的最大高度）不超过150mm，不会占用过多工作台空间，可同时在中型机床上布置多套该工装实现多工件同步加工。夹紧螺杆的行程为30mm，不需要完全拧下螺杆即可完成工件的装卸操作，弓形架和基座之间采用定位销连接，拆卸后重新安装不会改变V型块的位置精度，针对不同直径的工件更换对应规格的V型镶块时，不需要重新校准整个工装的位置。

　　在实际车间使用场景里，这类双V型块常配合百分表做工件找正，也可直接作为工序间的检测定位座，用于检测轴类零件的径向圆跳动、键槽对称度等形位公差。相比单V型块搭配压板的装夹方式，这套一体式双V结构的夹紧力作用点正好在V型支撑面的正上方，装夹时不会让工件产生翘起变形，尤其是针对长径比大于5的细长轴类零件，两个支撑点的间距可根据工件长度调整，能有效减少加工过程中的工件振颤，提升加工表面质量。结构上没有采用复杂的传动或者气动元件，纯机械结构的可靠性很高，在车间多油污、多切削液的环境下不会出现卡滞故障，日常只需要定期在螺杆螺纹处涂抹润滑脂即可长期使用，维护成本远低于液压、气动类的自动夹紧夹具，非常适合中小批量零件的加工场景使用。
