翼型叶片装夹定位专用刀片夹具结构

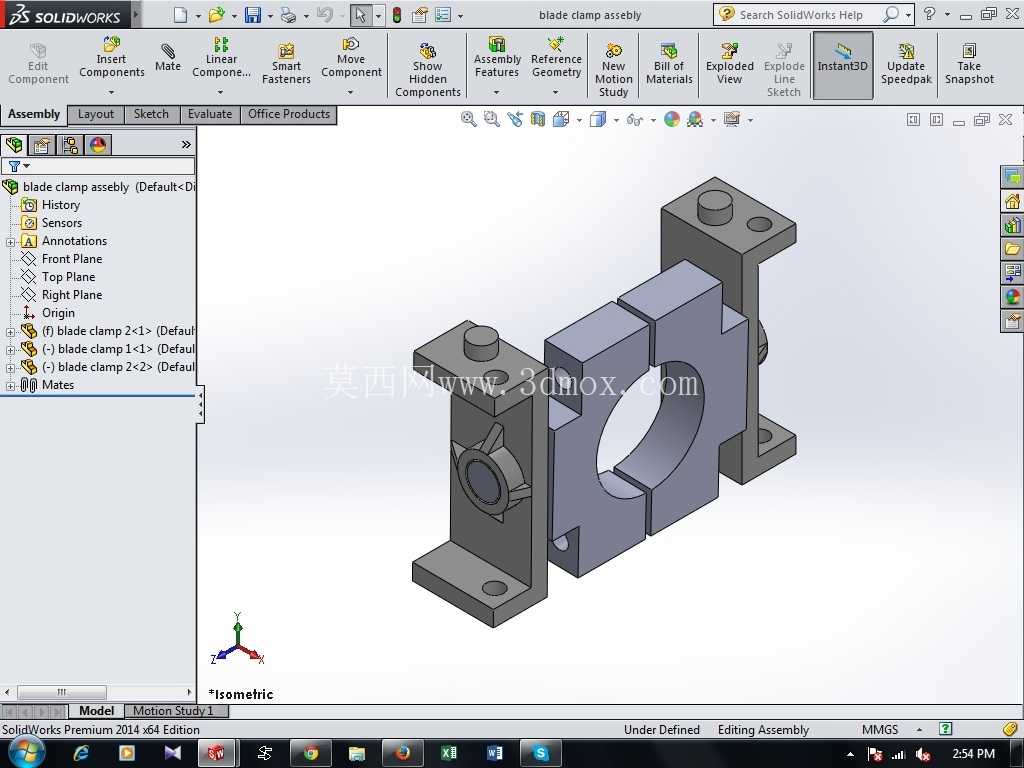

　　在流体动力部件的加工与装配环节，翼型叶片的型面属于空间自由曲面，常规平口钳、卡盘类夹具无法实现稳定的多点位贴合装夹，极易出现装夹变形、定位偏移问题，直接影响叶片的气动外形精度与后续动平衡表现，这套刀片夹具正是针对该类装夹痛点开发的专用定位工装。整套夹具采用对称式分体基座作为承载主体，两侧立式安装板通过底部的连接块形成刚性框架结构，安装板上预留的沉头安装孔可直接适配加工工作台T型槽或者装配线定位工位的螺栓固定需求，安装板与中间夹具体的配合面设置了定位止口，装配时无需反复打表找正即可保证两侧安装面的同轴度与平行度公差，能将夹具的现场安装调试时间压缩六成以上。

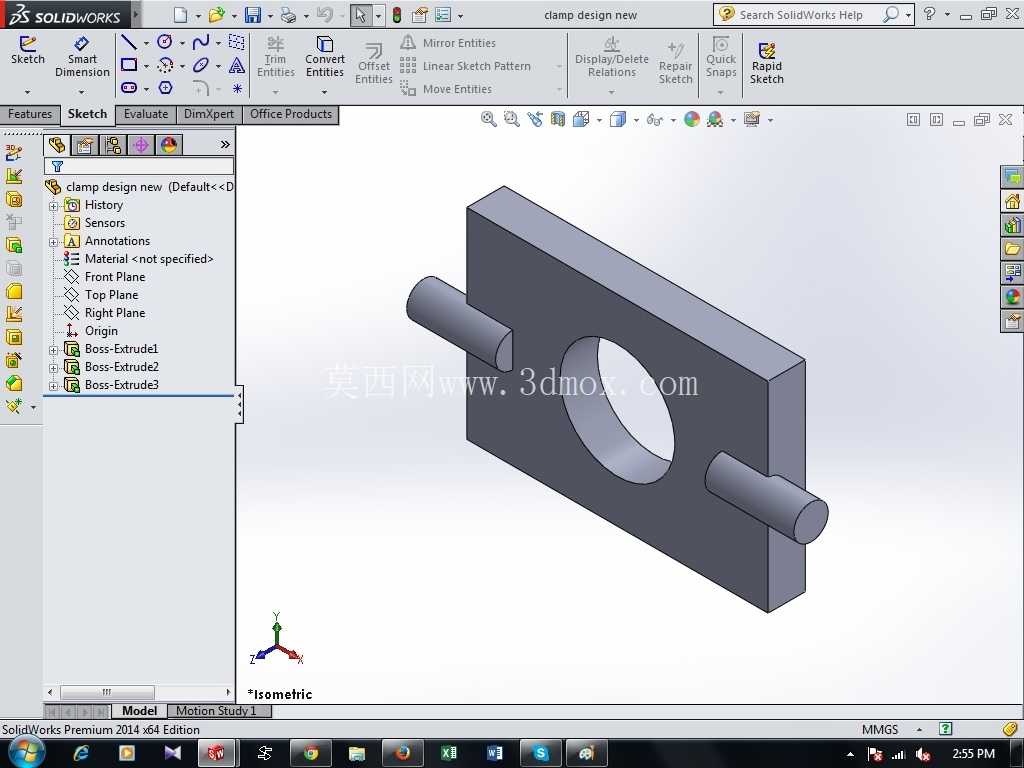

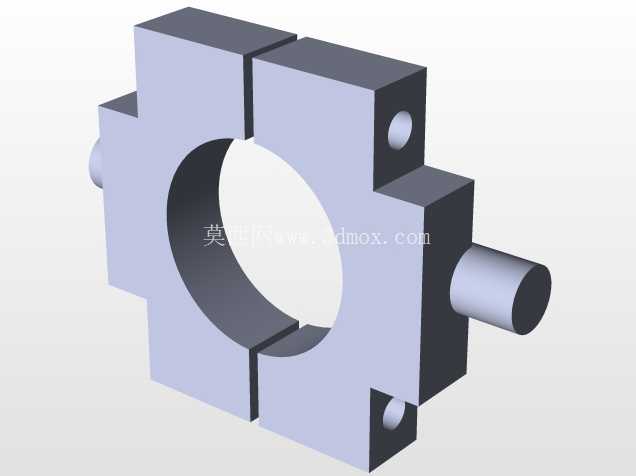

　　中间的夹具体采用对开式抱合结构，内孔型面完全匹配翼型叶片根部的安装轴颈轮廓，不同于常规圆形抱夹的整周接触设计，这套夹具体的内型面根据叶片根部的受力分布设置了三段式贴合区域，分别对应轴颈的承载面、定位面与防转面，既保证了足够的装夹接触面积避免装夹压痕，又能通过型面的适配性限制叶片的六个自由度，装夹后无需额外打表即可保证叶片的安装角误差控制在工艺允许范围内。夹具体与两侧立式安装板的连接采用销轴加锁紧螺栓的组合结构，销轴承担装夹过程中的剪切载荷，锁紧螺栓则提供持续的轴向锁紧力，避免加工或装配过程中因振动出现夹具体松动偏移；夹具体的开合面设置了定位销孔，更换不同规格的夹具体镶块时，可通过定位销快速实现镶块与基座的定位，适配不同尺寸规格的翼型叶片装夹需求，无需整体更换夹具基座，能有效降低多规格叶片生产的工装投入成本。

　　从安装边界来看，整套夹具的整体外轮廓尺寸适配常规立式加工中心的工作台行程，也可直接安装在叶片装配工位的定位工作台上，两侧安装板的中心高与常见的叶片加工刀具长度、装配操作空间高度匹配，不会出现刀具干涉或者操作空间不足的问题；夹具体的开合行程经过精准核算，装入叶片根部时无需大幅度拆分夹具，只需松开一侧的锁紧螺栓即可转动夹具体完成叶片的装卸操作，单工位的工件装夹耗时可控制在数十秒内，能满足小批量多批次的叶片加工与装配节拍要求。

　　在实际应用场景中，这套夹具既可以用于翼型叶片铣削加工工序的工件定位，也可用于叶片组件装配环节的固定工装，装夹后叶片的型面完全暴露在加工或操作空间内，不会出现夹具遮挡加工区域、影响装配操作的问题；夹具体的所有受力部件均采用刚性连接结构，可承受铣削加工过程中的切削载荷与装配过程中的敲击力，长期使用不会出现结构变形，定位精度保持性好。不同于通用夹具的多自由度调整需求，这套专用夹具的所有定位尺寸均按照对应翼型叶片的安装尺寸做了固化设计，操作人员无需掌握复杂的夹具调整技巧，按照装配标识依次装入定位销、拧紧锁紧螺栓即可完成装夹，对一线操作工人的技能要求更低，也能避免人为调整带来的装夹误差。夹具体与叶片接触的表面做了表面硬化处理，硬度达到HRC45以上，长期装夹不会出现接触面凹陷、磨损导致的定位精度下降问题，磨损后也可单独更换夹具体镶块，维护成本更低。
