鼓风机轮组装配配套工装夹具结构

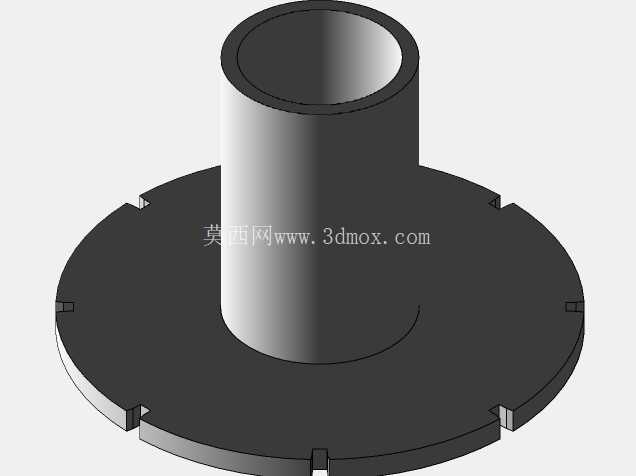

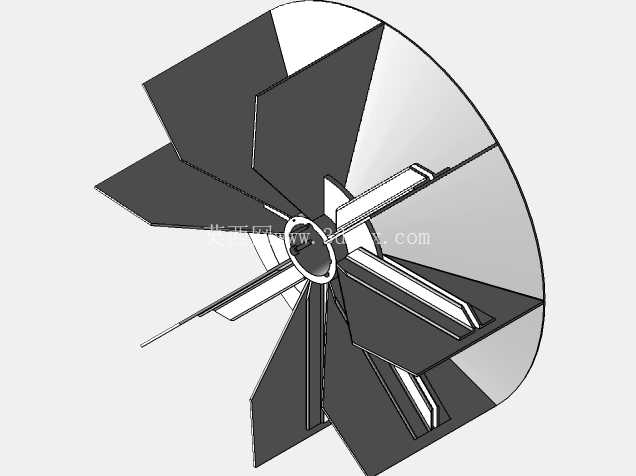

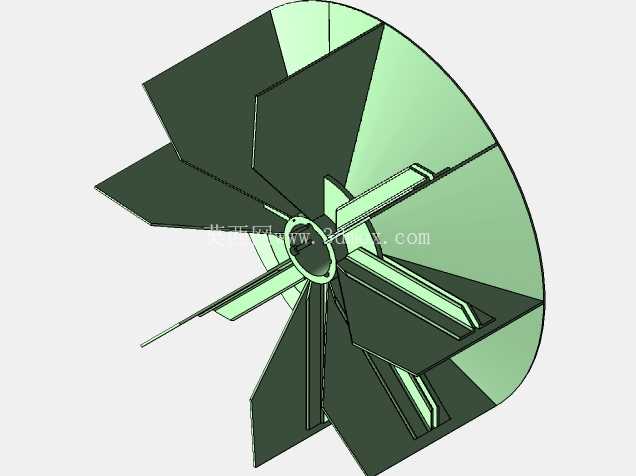

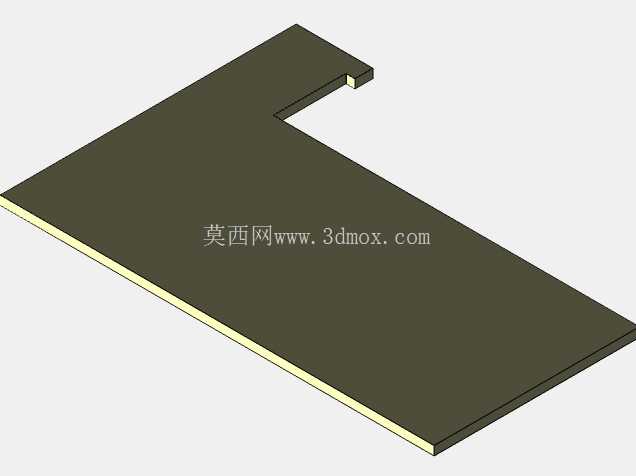

　　在工业通风、烟气处理、粉体输送类系统的装配环节，鼓风机叶轮组件的装配精度直接决定整机运行时的动平衡表现，若装配同轴度偏差超过0.02mm，设备满负荷运行时就会出现明显的振动异响，长期运行还会加速轴承磨损、缩短密封件使用寿命，这套配套夹具正是针对叶轮与关联配件的装配工序设计的定位工装。整套结构围绕叶轮装配时的同轴定位、周向防转、压紧力均匀分布三个核心需求展开，没有冗余的装饰性结构，所有型面都直接服务于装配定位功能。底座部分采用分体式定位槽设计，可适配不同直径规格的叶轮轮毂装夹需求，定位面的粗糙度控制在Ra1.6以内，避免装夹时刮伤轮毂加工面，同时保证定位基准的贴合度。

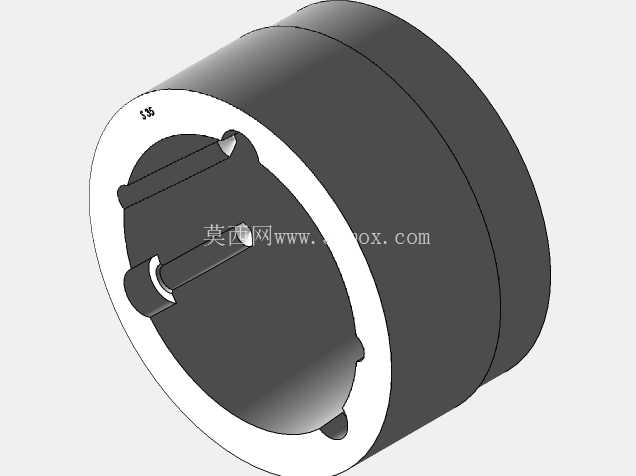

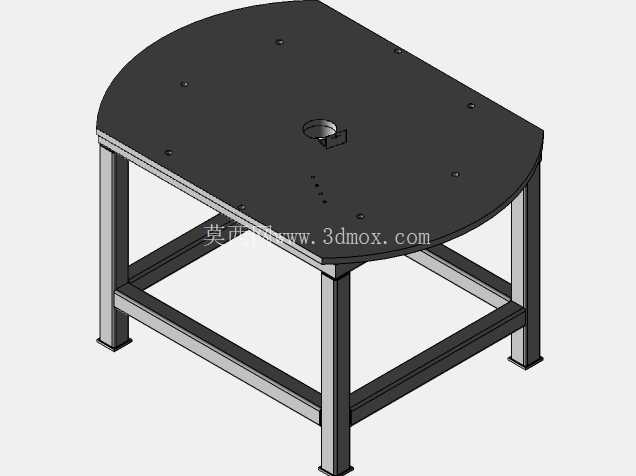

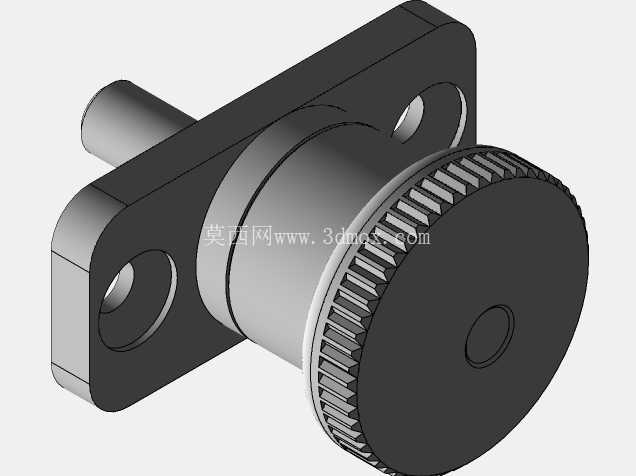

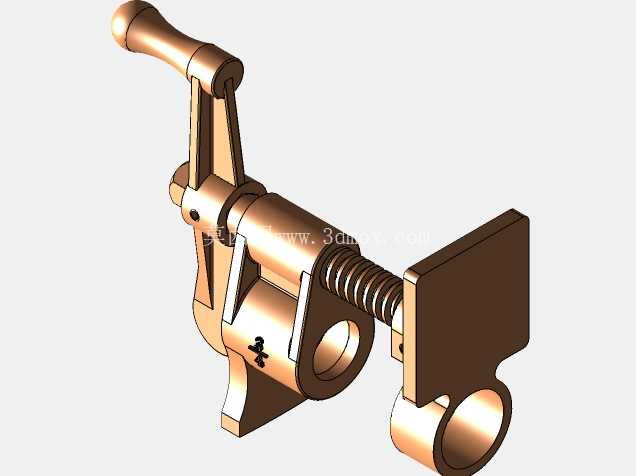

　　周向设置的三个可调定位销，可对应叶轮轮盘上的工艺孔位，装配时插入工艺孔即可限制轮盘的周向转动，不需要额外施加侧向夹紧力，避免薄壁轮盘受侧向力产生形变。上方的压紧组件采用浮动压头设计，压头与驱动杆之间设置球面铰接结构，即使压头初始位置与轮毂端面存在微小角度偏差，压紧时也能自动贴合端面，保证压紧力垂直作用在轮毂中心区域，不会出现偏载导致的轮盘倾斜。夹具的安装边界充分考虑了车间装配台的通用尺寸，底座安装孔位间距匹配标准T型槽工作台的槽距，不需要额外制作过渡连接板即可直接固定在常规装配工作台上，整体高度控制在320mm以内，操作人员站立作业时的操作高度符合人机工程要求，不需要过度弯腰或抬手即可完成所有装夹操作。

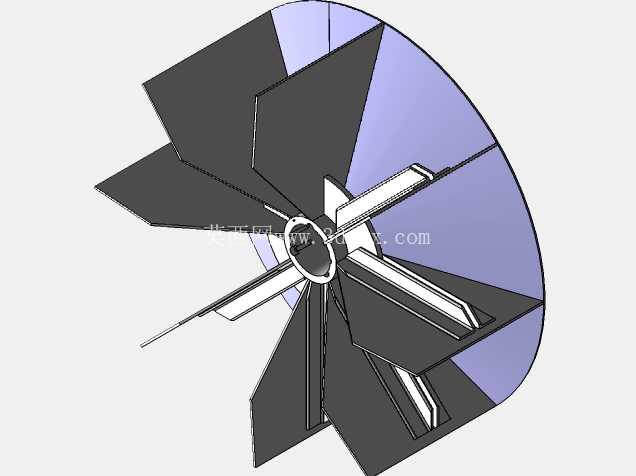

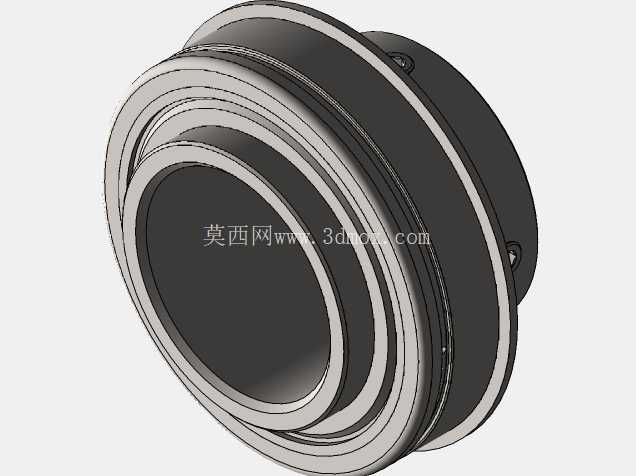

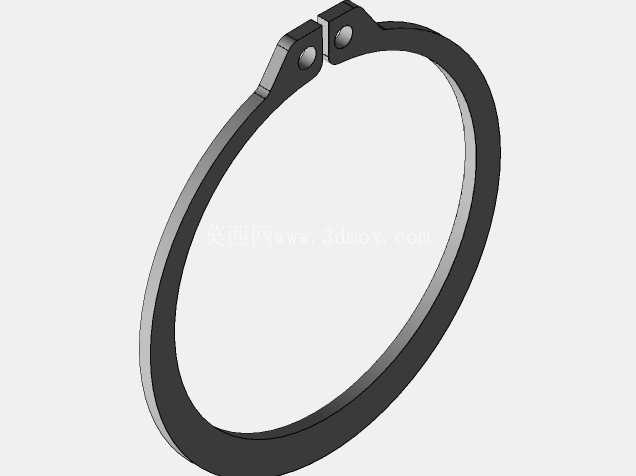

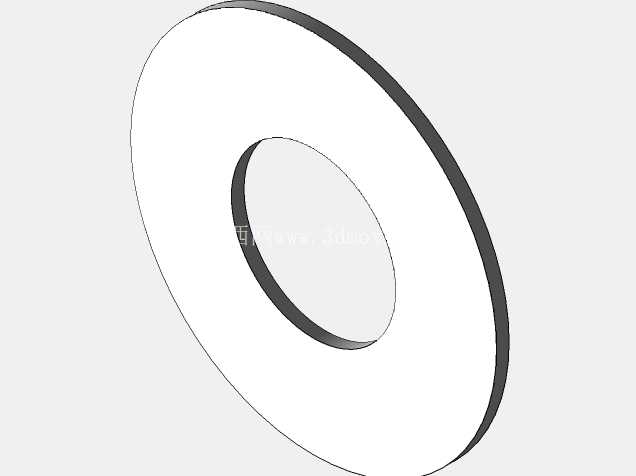

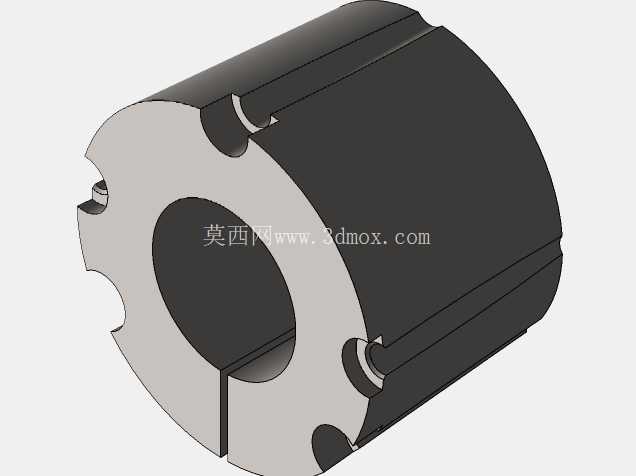

　　在实际装配场景中，使用这套夹具时，先将叶轮轮毂放置在底座定位止口上，调整周向定位销插入轮盘工艺孔完成周向固定，再操作浮动压头下行压紧轮毂端面，此时叶轮的中心轴线与夹具基准轴线完全重合，后续安装轴套、密封件、锁紧螺母等配件时，都可以以夹具定位基准为参照，保证各配件的同轴度偏差控制在允许范围内。整套夹具的定位元件都采用了可拆卸设计，当需要适配不同型号的鼓风机叶轮时，只需要更换对应尺寸的定位止口套和定位销，不需要更换整个夹具体，能够大幅降低多品种小批量生产场景下的工装投入成本。夹具的受力结构经过受力校核，在最大1500N的压紧力作用下，底座的形变量不超过0.005mm，完全满足装配精度要求，不会因为夹具自身形变影响装配精度。

　　针对装配过程中可能出现的金属碎屑掉落问题，底座定位面周边设置了环形排屑槽，碎屑会自动落入槽内，不会积存在定位面上影响定位精度，日常维护时只需要清理排屑槽即可，不需要频繁拆解夹具清理定位面。在气动工具配套装配的场景下，夹具侧面预留了气动扳手的操作空间，锁紧螺母时不需要反复调整工件位置，可直接在装夹状态下完成螺母定扭矩锁紧，进一步提升装配效率。整套结构没有复杂的传动机构，所有运动部件都采用开放式设计，日常润滑、磨损件更换都可以在生产现场快速完成，不需要专业工装维护人员介入，适配车间一线的使用维护条件。
