星型布局径向引擎活塞连杆组件结构

项目分类:发动机 发布时间:2025-02-16 ID:933640
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构
  • 星型布局径向引擎活塞连杆组件结构

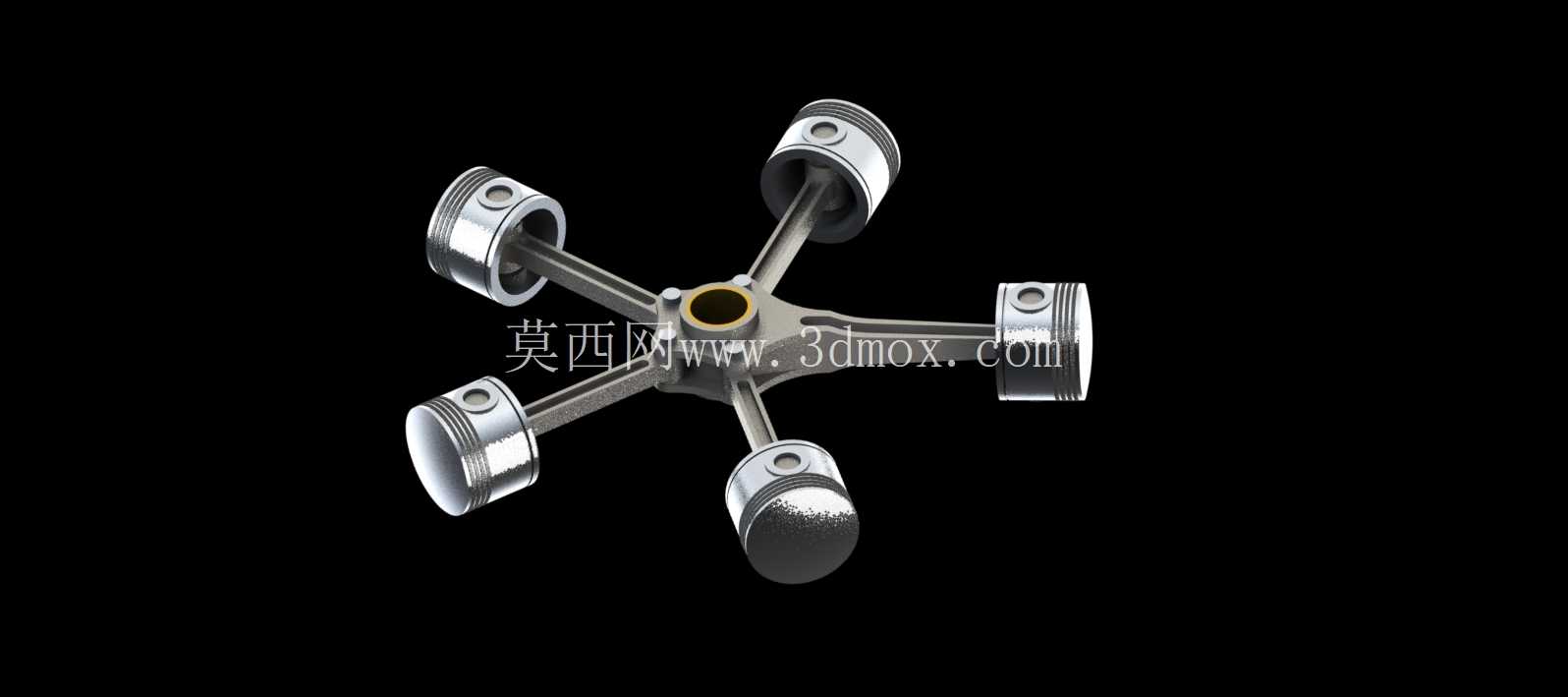

  这套径向排布的活塞连杆组件,是星型活塞式动力装置的核心运动转化单元,最早这类结构大量应用在航空活塞动力单元上,凭借周向均匀排布的气缸布局,能在较小的轴向尺寸下实现更大的总排量,相比直列排布的同排量动力单元,曲轴长度可以缩短40%以上,整机轴向安装空间占用大幅降低,早期轻型通航飞机、部分紧凑型特种动力设备上都能见到这类结构的实际应用。

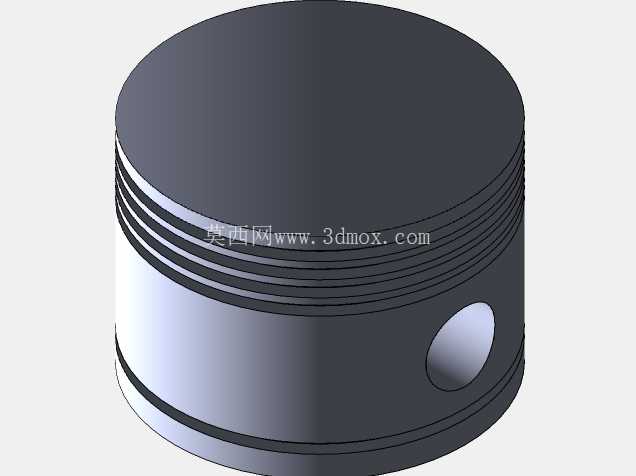

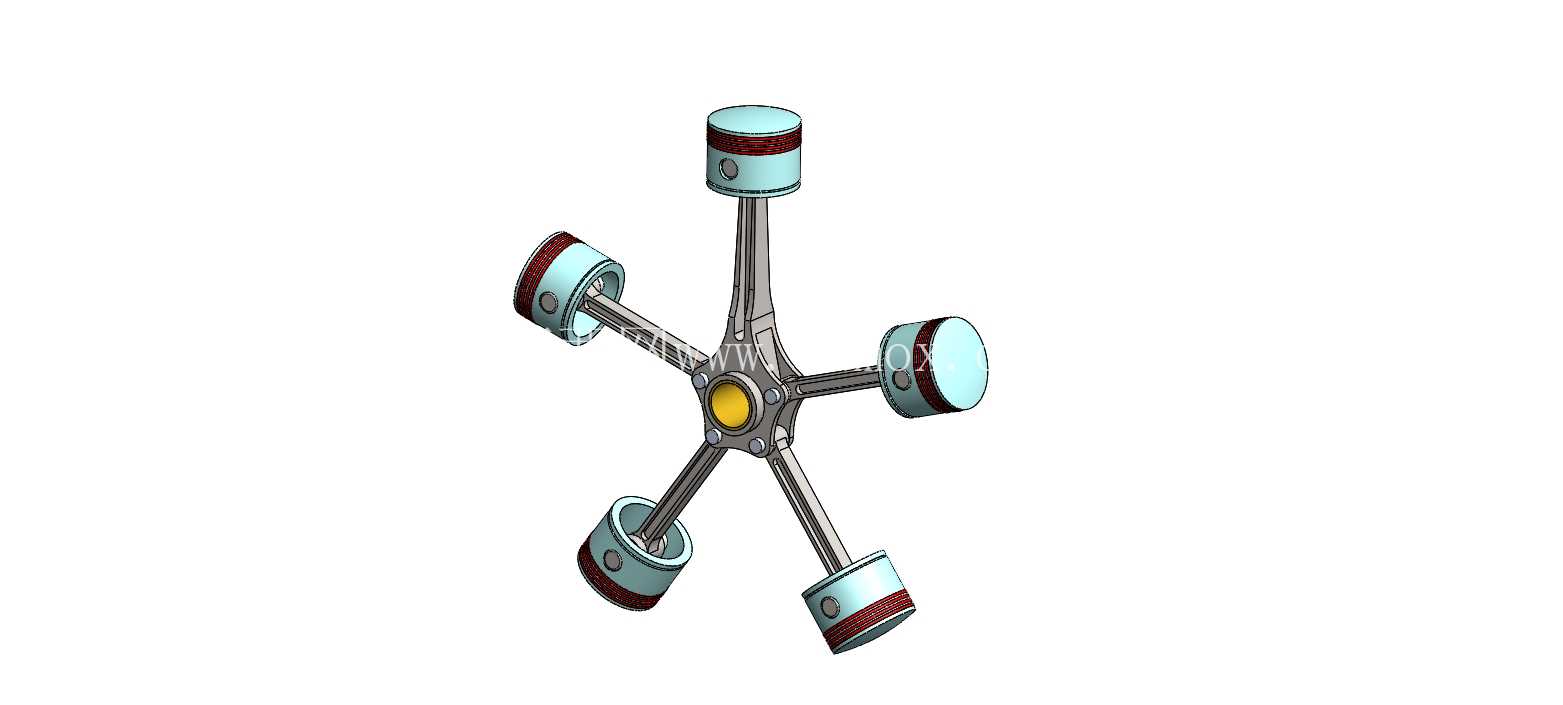

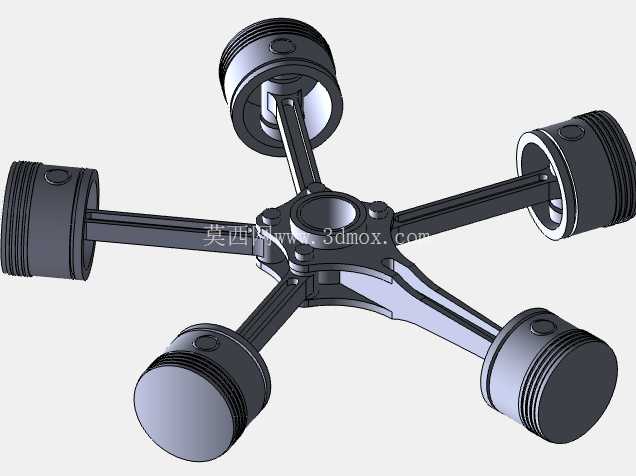

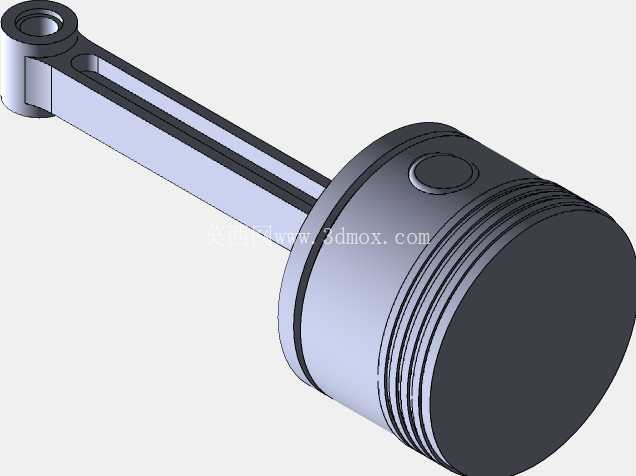

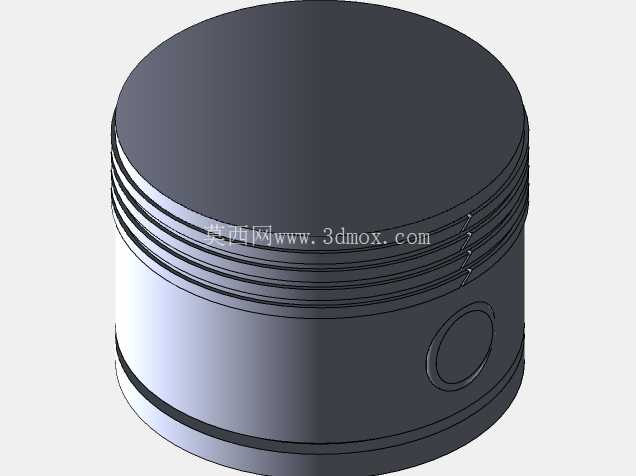

  从结构设计逻辑来看,五组活塞连杆沿中心曲柄销做周向均匀分布,相邻气缸轴线夹角为72度,这种等角度排布的设计首先能平衡各缸做功时的往复惯性力,不需要额外加装大尺寸平衡轴就能将一阶往复惯性力的合力控制在较低水平,运行时的整机振动幅度远小于同缸数的直列排布结构。每个活塞组件都采用了等直径的圆柱活塞设计,活塞裙部预留了活塞环的安装槽位,实际装配时可以根据工况需求搭配气环与油环,实现燃烧室密封与缸壁润滑油刮除的功能,活塞销孔采用同轴设计,保证连杆往复摆动时的受力始终沿气缸轴线方向,避免出现偏磨导致的缸套早期磨损。

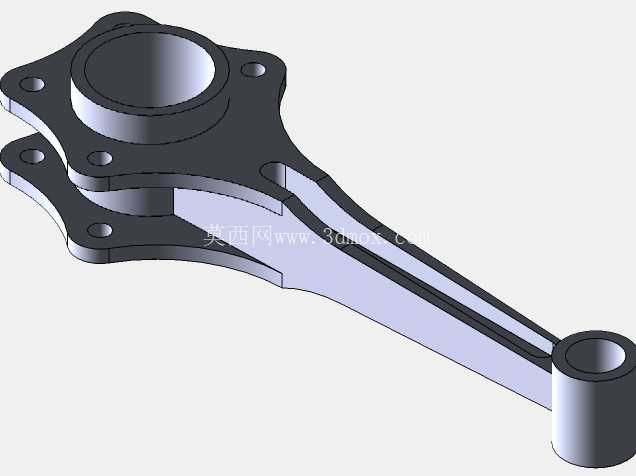

  连杆部分采用了分叉式主副连杆结构?不对,这套模型里采用的是同铰接点的连杆设计,所有连杆的大端都共同铰接在中心曲柄的同一个曲柄销上,这种设计的优势是曲轴结构非常简单,只需要单个曲柄销就能完成所有连杆的动力汇交,加工时不需要在曲轴上加工多个错位的曲柄销,曲轴的工艺性更好,制造成本更低,当然这种设计也对连杆大端的铰接结构提出了更高要求,每个连杆大端需要做厚度方向的错位避让,避免相邻连杆在摆动过程中出现运动干涉,建模时需要逐组验证连杆在上下止点位置的摆动角度,确认相邻连杆之间的最小安全间隙不小于0.8mm,避免高速运行时出现碰撞磨损。

  从安装边界来看,这套组件的整体外接圆直径由活塞外止点位置决定,五个活塞处于外止点时,活塞顶面构成的外接圆尺寸就是整套动力单元的最小缸体安装内径,轴向尺寸则由活塞行程与连杆长度共同决定,中心曲柄的回转半径直接决定活塞的行程大小,实际选型搭配时,需要根据目标排量、额定转速来调整曲柄半径与连杆长度的比值,通常这个比值控制在1/3.5到1/4之间时,连杆摆动产生的侧向力对缸壁的磨损影响最小,能有效提升整机的大修间隔。

  实际应用场景中,这类径向引擎组件除了传统的航空动力场景,现在也常被改装应用在小型定制摩托、紧凑型特种发电设备、甚至是模型级别的动力装置上,因为其独特的星型外观具备很强的机械辨识度,不少定制化动力改装场景也会采用这类结构来做展示性动力单元。设计这套三维结构时,首先要确定的是中心曲柄的回转中心位置,所有气缸的轴线都必须交汇于这个中心点,才能保证活塞运动时始终沿气缸轴线做直线往复运动,不会出现卡滞;其次要逐组做运动仿真验证,确认活塞从外止点运动到内止点的全过程中,连杆与曲柄、连杆与连杆、活塞与缸套之间都不存在干涉点,尤其是连杆大端的铰接位置,因为多组连杆集中在同一个销位,厚度方向的尺寸叠加需要精准控制,既要保证连杆自身的结构强度,又要控制整体的轴向堆叠尺寸不会过大。

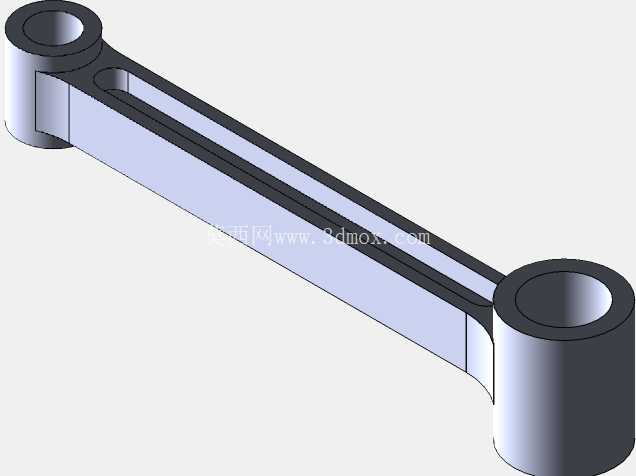

  从功能特性来说,这种五缸径向排布的结构,每72度就会有一个气缸完成做功冲程,动力输出的平顺性远好于单缸、双缸结构,曲轴输出的扭矩波动更小,搭配小质量飞轮就能实现稳定的动力输出,不需要搭配大重量的飞轮来储存动能,整机的功重比可以做的更高,这也是早期航空动力选择这类结构的核心原因之一。在零件的细节设计上,活塞顶面采用了平面设计,结构简单加工方便,适合采用铝合金压铸工艺批量生产,连杆杆身采用了工字型截面,在保证结构强度、满足往复运动刚度要求的前提下,尽可能降低连杆自身的重量,减少往复运动产生的惯性力,降低曲轴的负载。中心曲柄的轴颈位置预留了润滑油道的设计空间,实际生产时可以在曲轴中心加工压力润滑油道,将润滑油输送到曲柄销位置,为连杆大端的铰接轴承提供持续的压力润滑,避免高速运转时出现干磨烧瓦的故障。

  建模过程中需要特别注意运动副的约束关系,活塞与缸套之间是移动副约束,连杆小端与活塞销之间是转动副约束,连杆大端与曲柄销之间是转动副约束,曲柄与机体之间是转动副约束,所有运动副的轴线都要保证平行度与位置度公差,实际加工时这些位置的形位公差通常要控制在0.02mm以内,才能保证整套机构运转灵活,没有卡滞点。另外,这类径向结构的进排气布置通常会采用缸头周向排布的设计,每个气缸独立配置进排气门与火花塞,点火顺序按照相邻间隔做功的逻辑排布,避免相邻气缸连续做功导致的局部热负荷过高,保证缸体周向的热负荷均匀分布,减少热变形对气缸间隙的影响。
