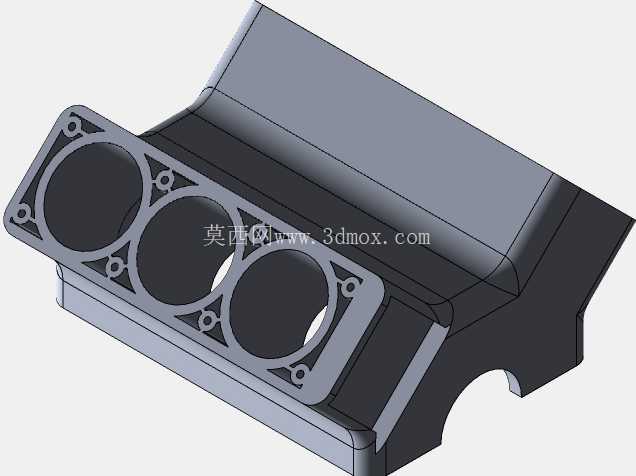

从实际装配边界来看,该缸体的气缸安装面采用平面度公差控制在0.02mm以内的精加工基准面,三个气缸孔呈等距直列排布,相邻缸孔的中心距严格匹配对应排量的活塞行程与连杆摆动空间,缸孔周边预留的螺栓过孔位置,完全对应气缸垫的密封压紧点位,每个螺栓孔周边都设计了局部加厚的凸台结构,避免螺栓拧紧时缸体局部应力集中导致的变形。缸体下部的曲轴箱区域,设计了对应三个曲柄连杆机构的让位弧形缺口,缺口的轮廓尺寸完全避让曲轴运转时的最大回转半径,同时在主轴承座的安装位置设置了横向加强筋,筋条的走向顺着曲轴运转时的冲击力方向布置,既能够提升缸体整体的抗弯扭刚度,又不会过度增加缸体的整体重量。在车用动力、小型通用发电机组、农用作业机械的动力单元开发环节,缸体作为整台内燃机的装配基准核心部件,其结构设计的合理性直接决定了整机的运行可靠性、装配精度与NVH表现。本次呈现的直列三缸缸体结构,采用整体式铸铁基体的设计思路,将气缸安装腔、曲轴箱半腔、冷却水道预留腔、主油道集成于同一基体之上,摒弃了分体式缸体的多面密封冗余结构,从根源上减少了结合面渗漏的风险点。
在冷却系统的集成设计上,缸体的水套结构采用环绕式布局,每个气缸孔的外周都预留了连续的冷却液流道,流道的截面顺着冷却液的流动方向逐步收窄,保证各缸的冷却效率均匀,避免出现局部过热导致的缸孔变形。主油道的设计采用贯穿式长孔结构,沿缸体长度方向布置在缸孔侧下方的实体区域,通过分支油道分别向曲轴主轴承、凸轮轴安装位输送压力润滑油,油道的转角位置都设计了大圆弧过渡,减少润滑油流动时的阻力损失。从安装适配的角度来看,缸体的前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位,后端面设计了与变速箱壳体连接的定位销孔与连接法兰,各个附件的安装面都设置了对应的密封槽位,可适配不同厚度的成型密封垫。
在实际工程应用中,这类三缸缸体多用于小排量乘用车动力、小型工程机械辅助动力、便携发电机组动力场景,其紧凑的直列布局能够有效缩小动力单元的整体横向尺寸,适配更多狭小舱体的安装需求。设计过程中针对缸体的壁厚做了差异化处理,受力较大的主轴承座区域、螺栓连接凸台区域壁厚适当增加,而水套外侧非主要受力区域则采用均匀的薄壁设计,在保证结构强度满足1.2倍爆发压力工况要求的前提下,尽可能降低缸体的自重。缸体顶部的平面除了气缸孔之外,还预留了气门推杆过孔、缸盖定位销孔,定位销孔的位置公差控制在±0.01mm,保证缸盖安装之后的配气机构对位精度。
另外在缸体的侧面设计了机油滤清器、机油标尺、冷却液放水螺塞的安装接口,所有接口的螺纹规格都采用通用的公制标准,方便后续的售后维护配件适配。需要注意的是,这类整体式缸体在加工过程中需要先完成粗加工去除毛坯余量,再经过时效处理消除内应力之后,再进行各安装面、轴承孔的精加工,避免后续使用过程中出现应力变形导致的装配精度丢失。从结构建模的角度来看,该缸体的建模过程优先搭建各安装基准的骨架模型,以曲轴回转中心、缸孔中心轴线为核心基准,依次向外推导各个特征的位置尺寸,所有的加强筋、凸台、让位结构都基于实际的受力分析与运动避让需求设计,没有冗余的装饰性结构,完全服务于实际的装配与运行功能。
