二位五通气动换向控制阀结构设计

　　这款气控换向元件主要面向气动回路的方向控制场景，在轻工自动化生产线、包装设备气动回路、小型工装夹具气路系统中都有广泛适配空间，核心作用是通过气控信号切换压缩空气的流通路径，实现气缸、气动马达等终端执行元件的动作方向切换，相比电磁阀它无需接入电气控制信号，可在强电磁干扰、易燃易爆的特殊工况下稳定完成气路换向动作，适配多类无电控制需求的纯气动回路搭建。

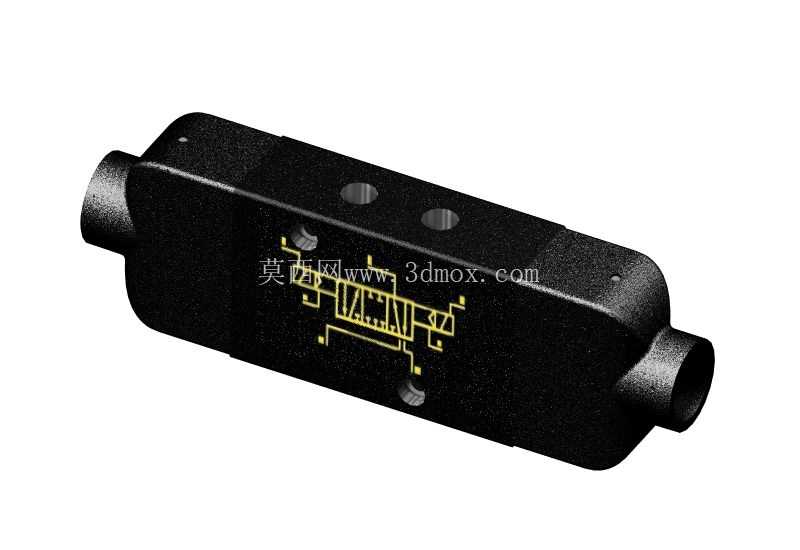

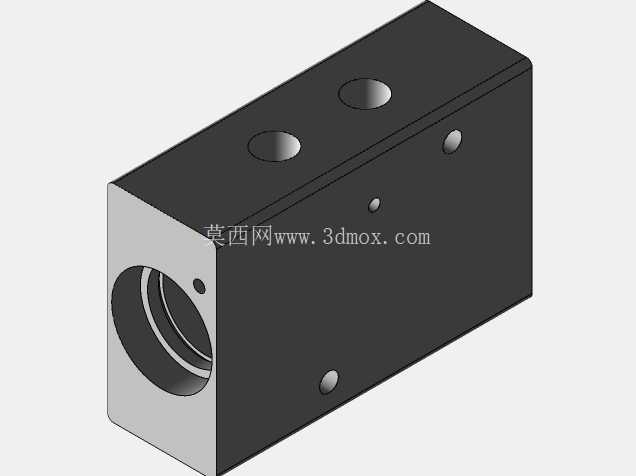

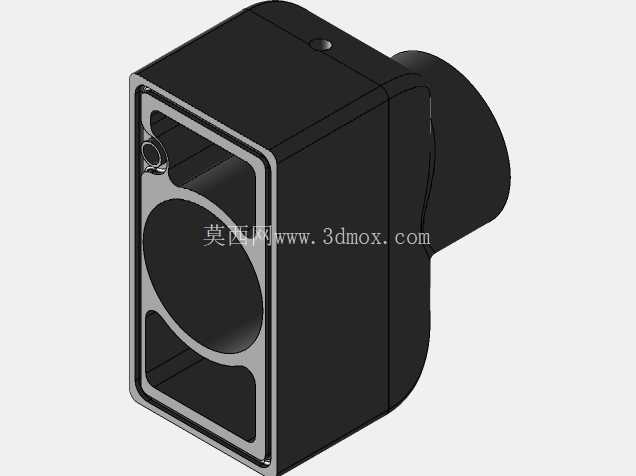

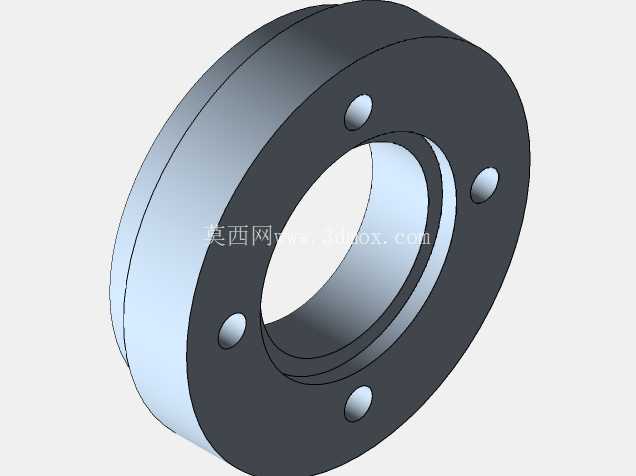

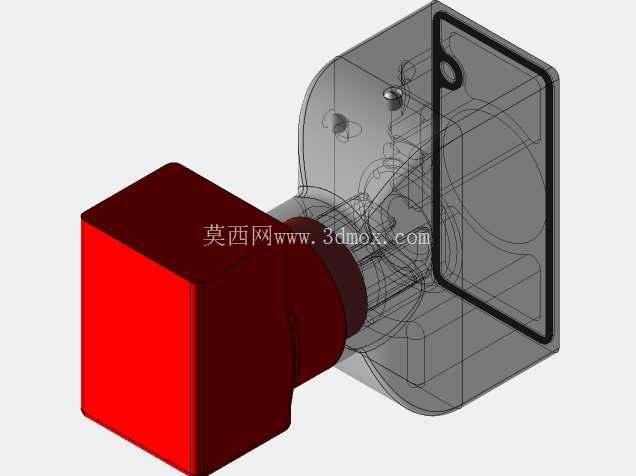

　　从结构设计逻辑来看，整体采用长条形一体化铸铝本体，本体两端设置标准快插式气路接口，可直接对接常规外径的气动软管，无需额外配置转接头；本体上表面分布三个固定安装孔，孔位间距符合常规气动阀的安装孔距规范，可直接适配通用阀板、安装支架的固定需求，安装时无需额外打孔改制，降低现场装配的改制成本。本体正面蚀刻的气路原理图，可帮助现场运维人员快速识别阀的通路状态，无需额外查阅手册即可快速完成气路对接与故障排查，减少现场运维的判断成本。

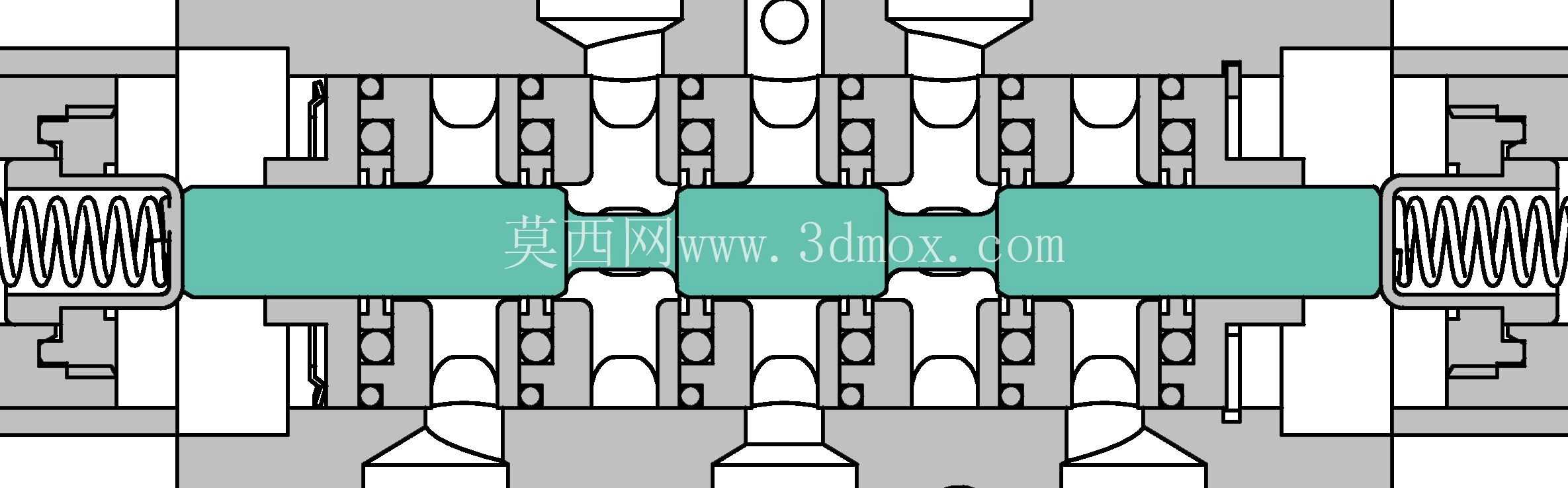

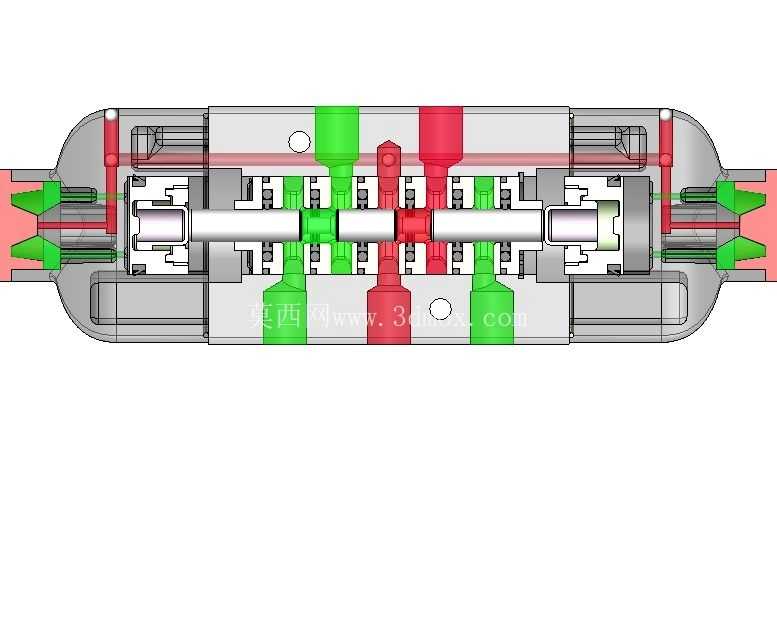

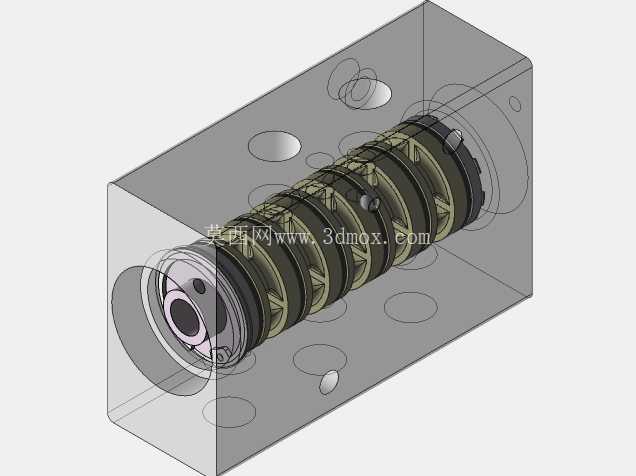

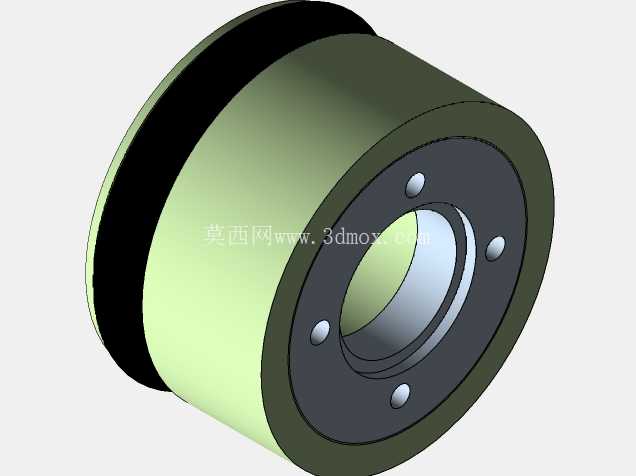

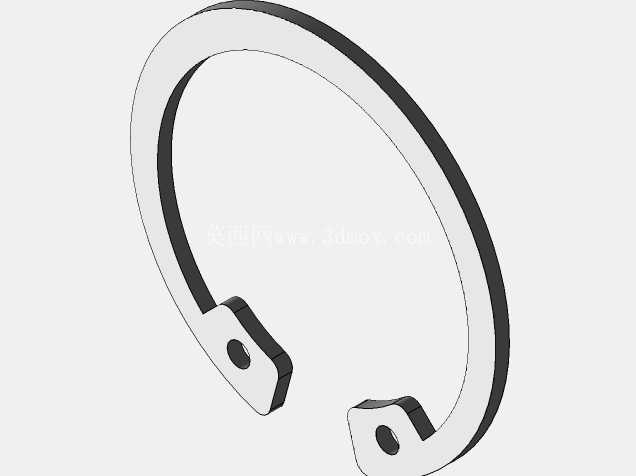

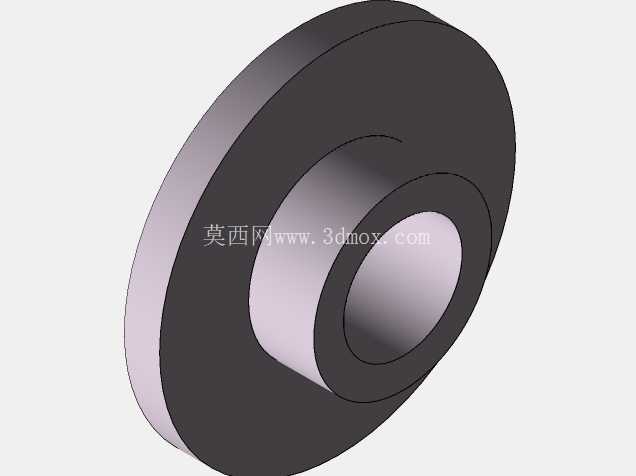

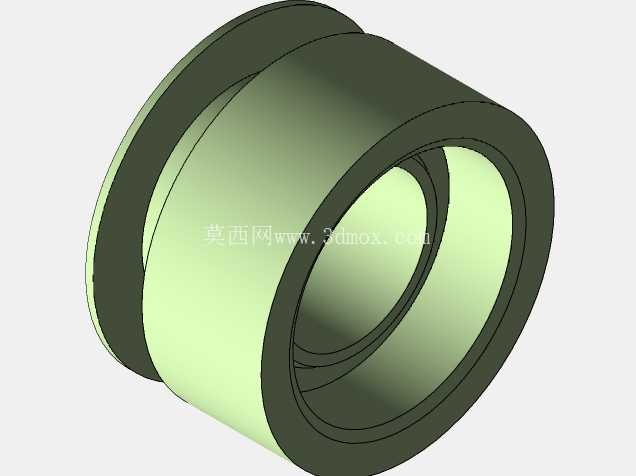

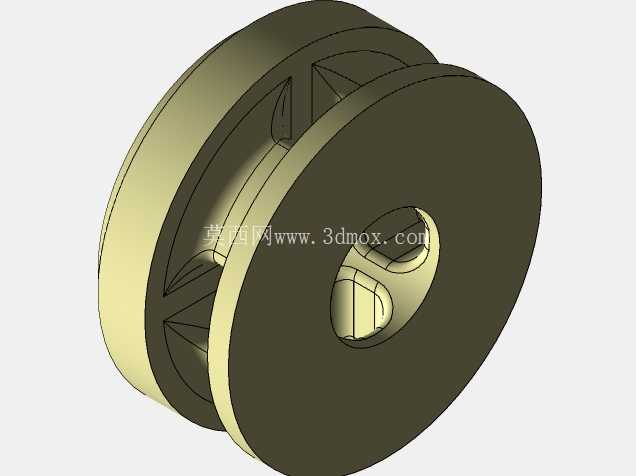

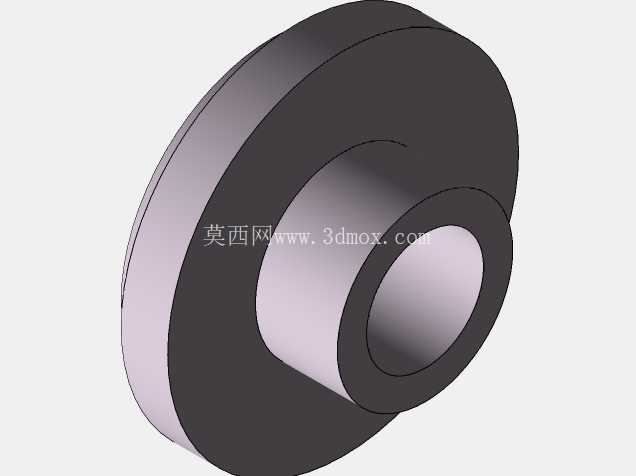

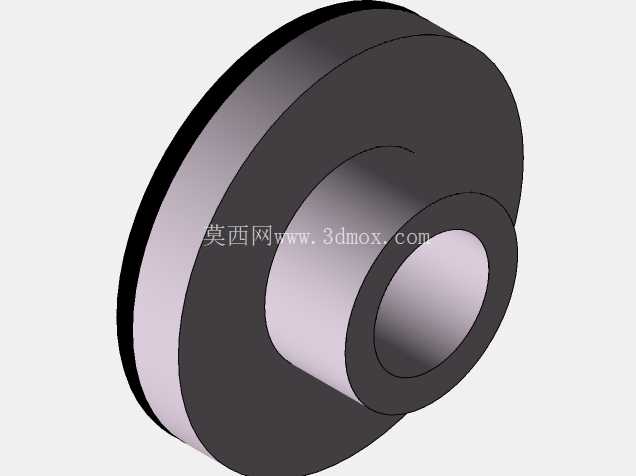

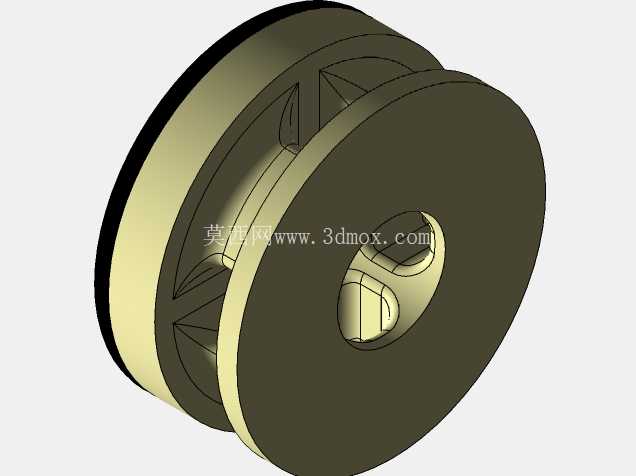

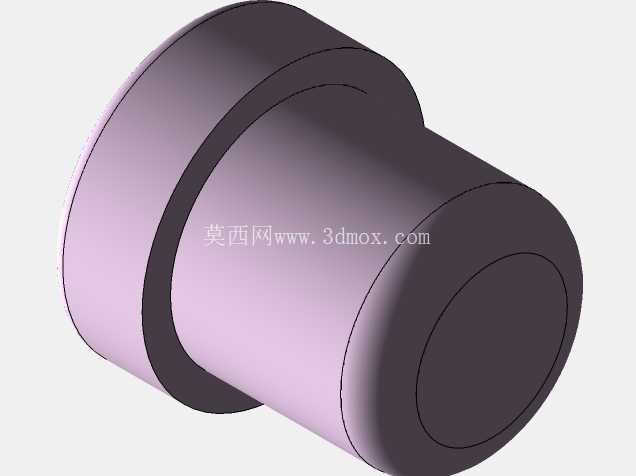

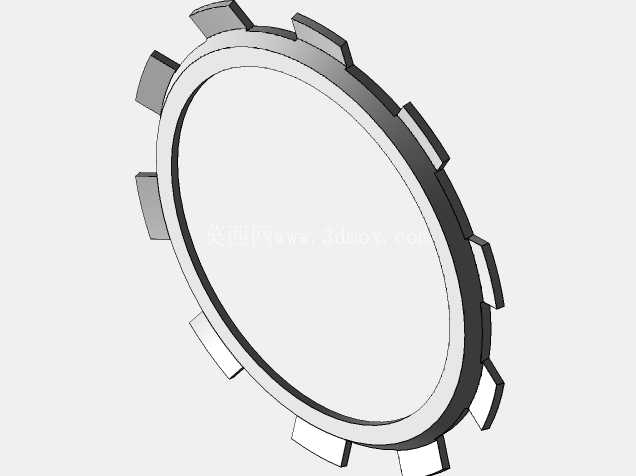

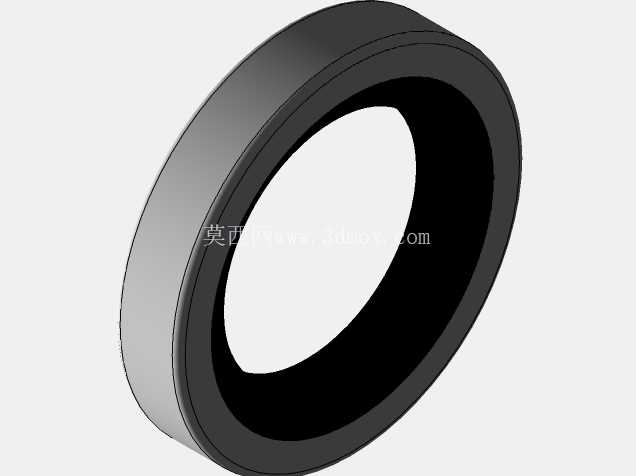

　　内部采用滑柱式阀芯结构，阀芯与阀体内腔的密封采用软硬结合的密封形式，金属阀芯保证长期往复运动的结构刚性，密封件采用低摩擦耐磨材质，降低阀芯换向时的运动阻力，同时保证各气口之间的密封可靠性，避免内部窜气导致的执行元件动作迟缓、出力不足问题。阀的换向响应速度可适配常规气动回路的动作节拍，在0.15-0.8MPa的常规气动系统工作压力区间内均可稳定工作，不会出现压力过低时换向卡滞、压力过高时密封击穿的问题。

　　从安装边界来看，整体外形为规整长方体结构，本体宽度、高度尺寸适配常规气动阀组的安装空间，两端接口的中心高度与同规格标准阀一致，可直接替换同规格的其他品牌二位五通阀，无需调整现有气路的管路布局与安装支架位置，降低设备改造时的替换成本。本体表面做硬质氧化处理，可适应车间内的潮湿、少量切削液飞溅的工况，不会出现短时间内表面锈蚀、本体腐蚀的问题，延长元件在复杂车间环境下的使用寿命。

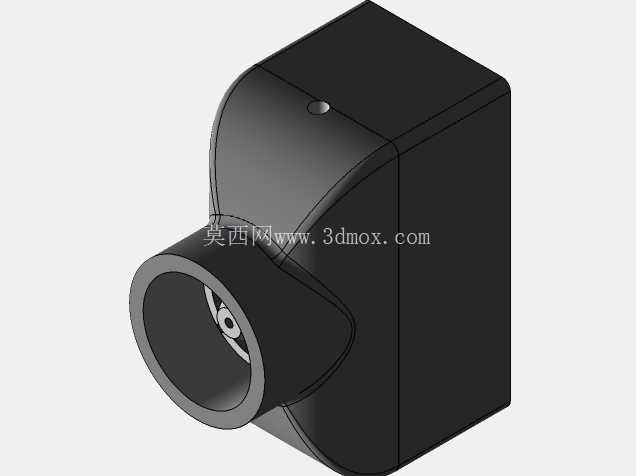

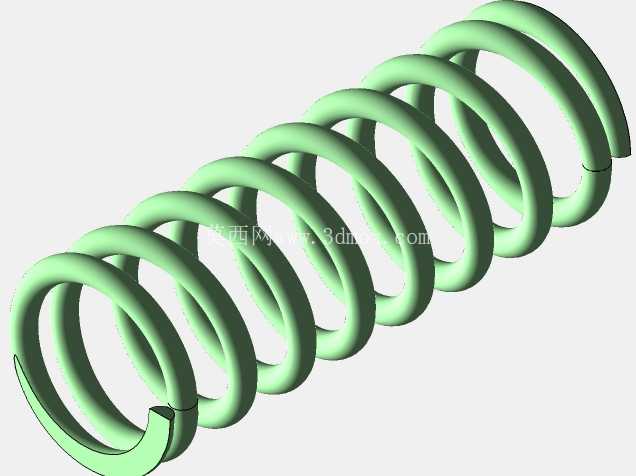

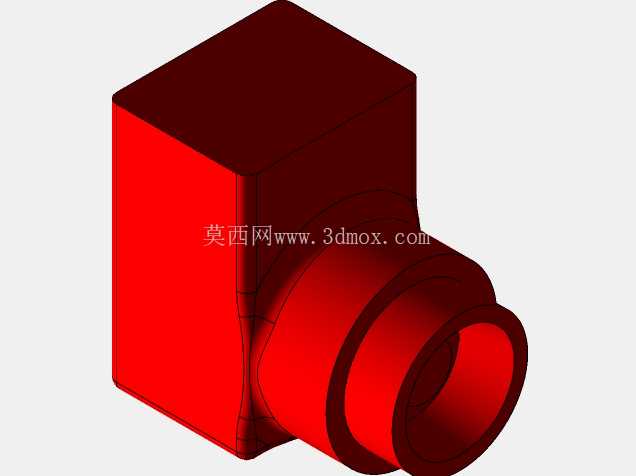

　　在实际回路应用中，该阀可作为单气控换向单元使用，接入一路气控信号即可完成阀芯位置切换，信号撤销后阀芯自动复位，也可根据回路需求搭配双气控控制端，实现双稳态的换向保持，适配不同的回路控制逻辑。阀的排气口位置设置在本体侧下方，排气方向朝向安装面方向，可避免排气时高速气流带起的车间粉尘飞溅到周边设备表面，也可根据需求在排气口加装消声器，降低排气时的噪音污染，符合车间作业的噪音管控要求。

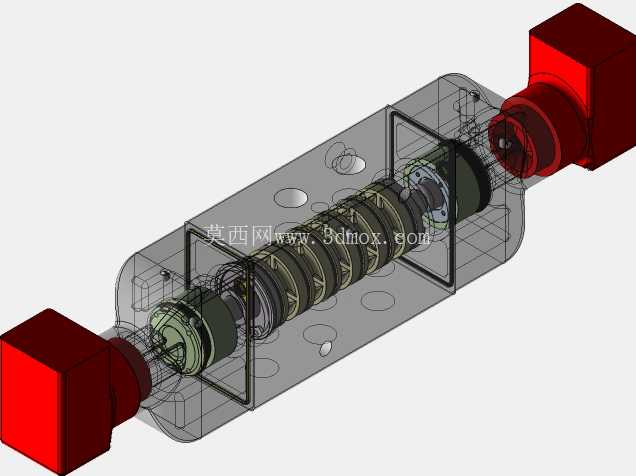

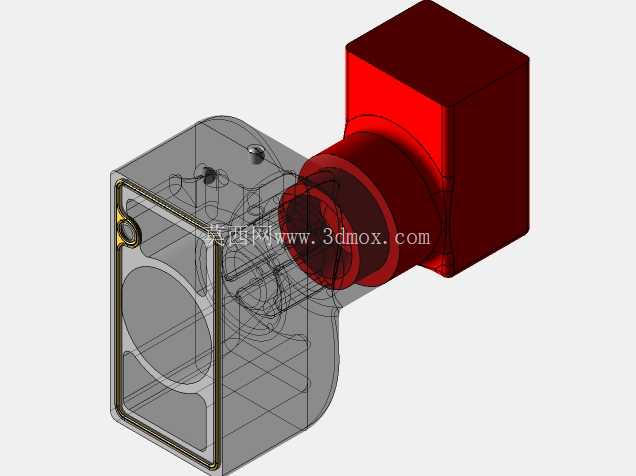

　　建模过程中对内部阀芯的运动行程做了精准还原，各密封槽的尺寸、安装孔的位置公差都按照实际加工精度做了参数化设定，可直接用于气动回路的装配干涉检查、阀组布局的空间校核，也可用于气动系统教学演示中的原理展示，帮助设计人员在方案设计阶段提前预判阀与周边管路、安装支架的空间干涉问题，减少后期现场装配时的整改工作量。
