杯式手持风速测量装置结构设计

　　这款杯式风速测量结构，核心应用场景覆盖户外气象站点布设、暖通空调管网风速核验、高空作业环境风况监测、农业小气候观测以及通风设备出厂性能校验等多个工程领域，区别于传统热式风速测量元件易受粉尘、温湿度干扰的缺陷，机械式风杯结构对复杂工况的耐受度更高，在多尘、高湿甚至轻度腐蚀的户外环境下仍能保持稳定的测量响应。从实际用途来看，该结构通过风杯受风压产生的旋转扭矩传递至后端传感单元，可将实时风速转化为可采集的电信号，为环境监测系统、设备控制系统提供可靠的风况参数输入，部分便携款衍生结构还可用于野外科考、消防现场的瞬时风速测定，为作业安全评估提供数据支撑。

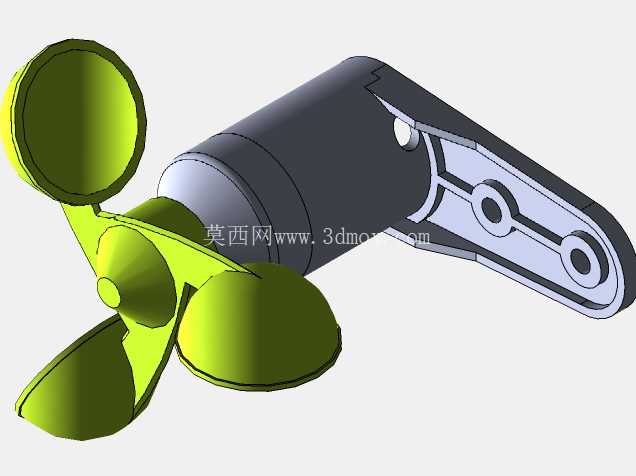

　　功能特性层面，三个半球形风杯呈120°夹角均匀分布在旋转轴座上，这种对称布局可抵消不同来风方向的侧向力矩，避免风向变化带来的测量误差，风杯采用凹面迎风格式设计，相比桨叶式结构拥有更低的启动风速阈值，在0.3m/s左右的微风环境下即可启动旋转，同时高风速区间下的旋转线性度更优，可覆盖0-30m/s的常规风速测量范围。后端的安装支架采用带双安装孔的悬臂式结构，支架与旋转主体的衔接处做了轴肩定位设计，既保证旋转组件的同轴度，又能为内部的转轴、传感元件预留足够的安装腔体，支架上的两个通孔可适配M4规格的标准紧固件，既可以固定在气象站的立式立杆上，也能倒装在通风管道内壁、设备出风口旁的安装平面上，适配多种安装姿态。

　　设计思路上，整体结构优先考虑运动部件的可靠性，风杯与中心轴座采用一体化连接结构，减少装配环节带来的同轴度误差，旋转主体的圆柱形外壳做了等壁厚设计，壁厚控制在1.8mm，既满足户外使用的结构强度要求，又能控制整体重量，降低旋转部件的转动惯量，提升风速变化时的响应速度。风杯的半球形曲面做了边缘加厚处理，避免长期户外使用中风沙磨损导致杯体形变，影响测量精度；支架部分采用镂空式筋条设计，在保证支架抗弯强度的前提下减少迎风面积，降低支架自身对来流的扰流影响，避免风杯处的流场畸变带来的测量偏差。

　　外形尺寸与安装边界方面，旋转组件的最大回转直径为风杯外侧的包络圆尺寸，整体安装后从支架安装面到风杯最前端的轴向伸出长度控制在合理范围，不会因为过长的悬臂导致安装后出现共振问题；安装孔的中心距按照标准气象配件的通用尺寸设计，可直接适配现有多数气象监测设备的安装接口，无需额外加工转接件。旋转主体与支架的衔接处预留了密封槽位，可加装O型密封圈实现IP65级别的防护，满足户外露天使用的防水防尘要求；转轴部分采用标准深沟球轴承支撑，减少旋转过程中的摩擦阻力，同时轴承位的公差配合按照基孔制间隙配合设计，既保证转动顺滑，又能避免长期使用后出现轴系窜动。在实际建模过程中，所有配合面均做了倒角处理，避免装配时出现锐边刮伤密封件或者安装人员的问题，风杯与轴座的连接位置做了圆弧过渡，减少应力集中，提升结构在高风速下的抗冲击能力，避免强风天气下风杯从根部断裂。
