手动操纵式液压方向控制阀结构设计

　　在工程机械、农业装备、小型液压站的执行回路里，这类手动操纵的液压方向控制阀是非常常见的控制元件，主要负责切换压力油的流向，来控制对应油缸、液压马达的启停与换向动作，相比电磁换向阀，它不需要额外的电控信号接入，靠操作人员直接扳动手柄就能完成操作，在野外作业、无稳定供电的移动设备上适配性极强，很多小型装载机、挖掘机的附属机具控制、农机的液压悬挂调整回路，都会选用这类结构的阀组。从结构设计来看，这款阀采用整体式铸铁阀体加工，内部加工有精度要求较高的阀芯安装孔，阀芯与阀孔的配合间隙控制在微米级，既要保证阀芯滑动顺畅无卡滞，又要避免内泄量过大导致系统效率下降、执行元件出现溜动问题。

　　操纵端采用加长杆式手柄设计，手柄根部设置有防尘密封结构，能阻挡作业环境中的粉尘、泥沙进入阀芯配合面，延长元件的使用寿命，手柄的操纵力矩经过匹配设计，操作人员不需要施加过大的力就能完成换向动作，长时间操作也不容易产生疲劳。阀组上集成了多个油口，包括压力油进油口、回油口以及两个工作油口，可直接控制双作用液压缸的伸缩动作，油口采用标准的螺纹连接形式，安装时不需要额外定制过渡接头，和常规液压管路的适配性很好。阀体侧面设置有安装固定的凸台与螺栓孔，安装边界尺寸经过优化，既保证了阀体本身的结构强度，能承受液压系统的额定工作压力，不会在高压工况下出现变形漏油问题，又尽可能压缩了整体占用空间，方便在设备的紧凑安装空间内布置。

　　设计过程中，阀芯的台肩尺寸做了专门的节流匹配，换向过程中不会出现突然的流量通断，能让执行元件的动作启停更平缓，避免液压冲击对管路和其他元件造成损伤，阀组的溢流阀安装接口也做了预留，用户可以根据系统的压力需求加装过载保护元件，不需要额外改造阀体结构。这类阀的实际使用场景覆盖很广，除了移动工程机械之外，在小型液压机、工装夹具的液压夹紧回路、维修用的小型液压动力单元上也有大量应用，它的结构可靠性高，故障点少，对液压油的清洁度要求相比伺服阀、比例阀要低很多，适合在工况相对恶劣的作业环境下长期使用。

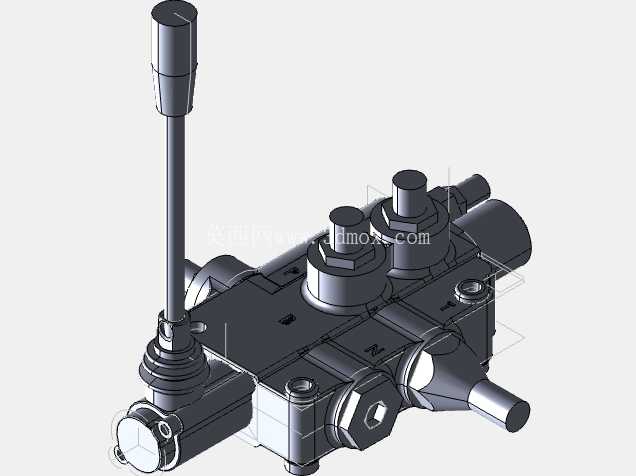

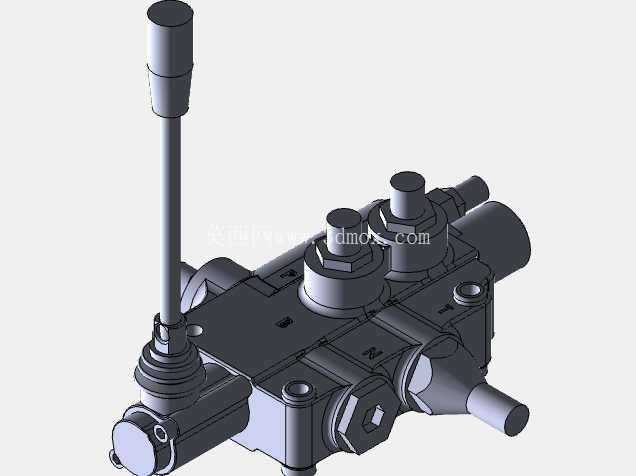

　　建模过程中对所有的密封槽、配合面、安装孔位都做了1:1的还原，包括手柄的摆动角度范围、阀芯的行程尺寸都和实际产品保持一致，能直接用于液压系统的布局干涉检查、设备的虚拟装配验证，也可以作为液压元件教学、阀组结构改进设计的基础参考模型，阀体上的各个加工特征都保留了完整的建模参数，方便设计人员根据自己的实际需求调整通径、油口位置、安装尺寸等参数，快速衍生出适配不同工况的改型产品。
