皮带轮式往复传动执行机构结构设计

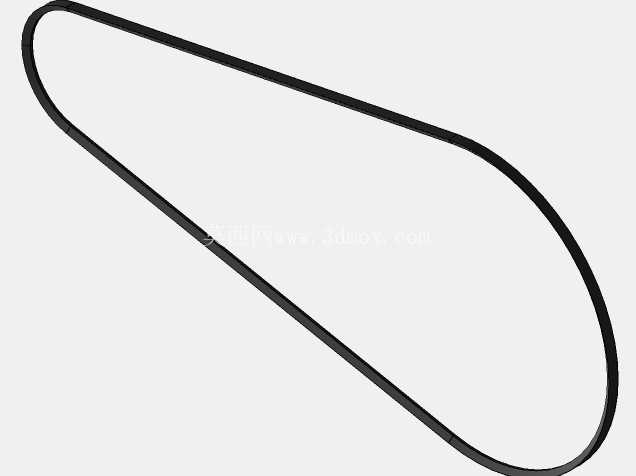

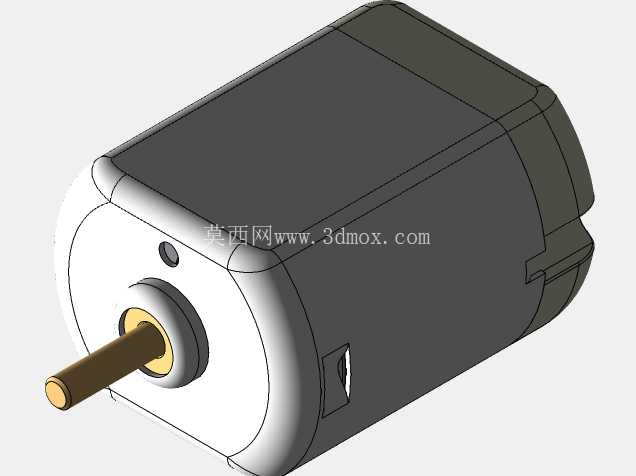

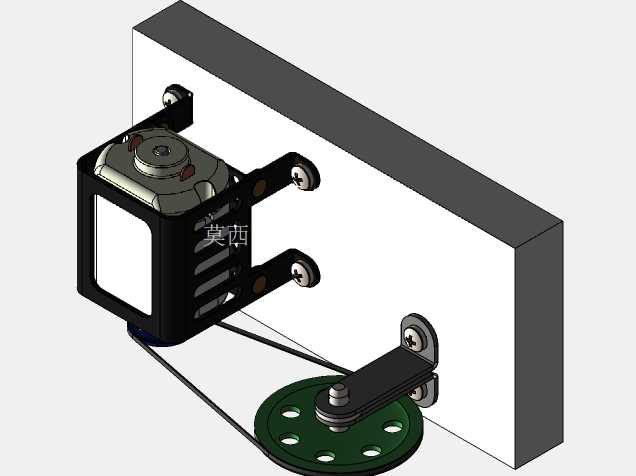

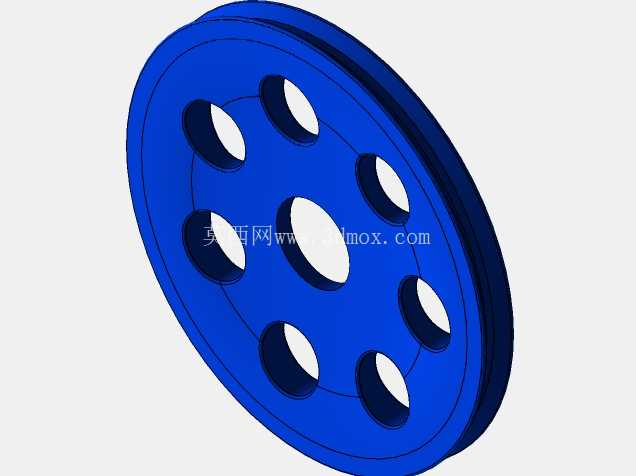

　　这套传动执行结构的核心应用场景覆盖小型自动化产线的工位推送、教学演示设备的动作模拟、小型专用设备的往复进给单元，在需要将连续旋转运动转化为定行程直线往复动作的工况下，无需额外加装电控换向元件，仅靠纯机械结构即可实现稳定的动作输出，相比电控式往复单元，在低负载、高频率往复的工况下故障率更低，抗干扰能力更强，尤其适合粉尘、潮湿等电控元件易损坏的作业环境。从实际功能来看，整套结构通过主动轮与从动带轮的皮带传动完成动力的一级减速传递，从动轮端偏心连接的摆臂将圆周运动转化为铰接端的往复摆动，最终带动末端执行件完成固定行程的直线往复动作，动力输入端可直接匹配小型驱动电机的输出轴，安装时无需复杂的对中调试，皮带本身的张紧余量可抵消小范围的安装同轴度误差，降低现场装配的精度要求。

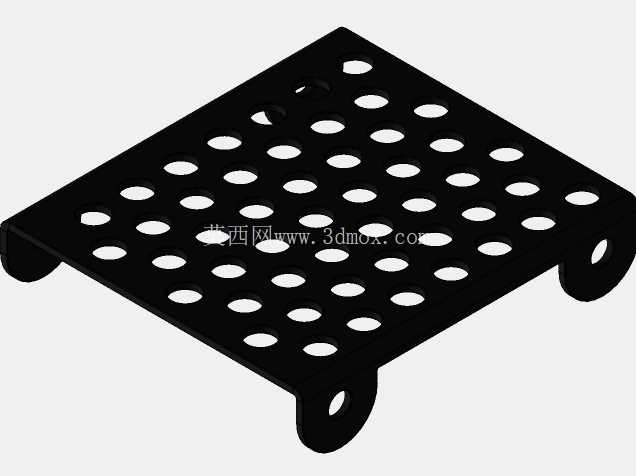

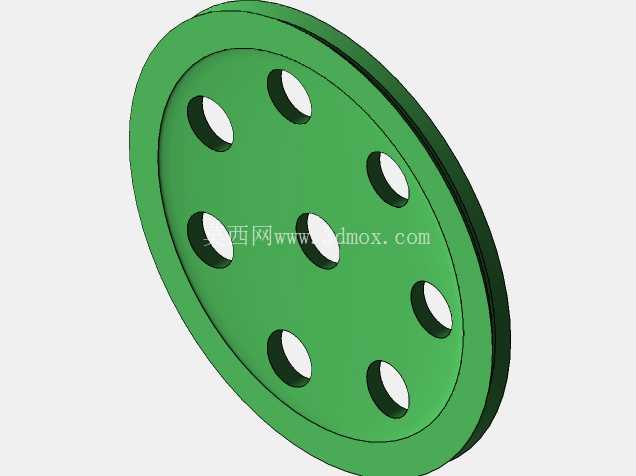

　　设计过程中优先考虑了结构的紧凑性，动力单元采用侧装式布局固定在立式安装基板上，带轮组件与摆臂铰接座沿基板平面分层布置，避免了传动路径上的运动干涉，同时预留了皮带张紧的调节空间，长期使用出现皮带松弛时，可通过调整动力单元的固定位置完成张紧，无需拆解整套传动组件。安装边界方面，立式安装基板作为整套结构的承载基础，可直接通过四角的固定孔锁附在设备的立式机架面上，基板厚度满足传动过程中的抗形变要求，满负载运行时不会出现基板震颤导致的传动卡顿；带轮的节圆直径、偏心摆臂的长度直接决定了末端执行件的往复行程，设计时可根据实际工况的行程需求，调整偏心铰接点的位置或者更换不同直径的从动带轮，实现行程参数的快速适配，无需重新设计整套结构的主体框架。

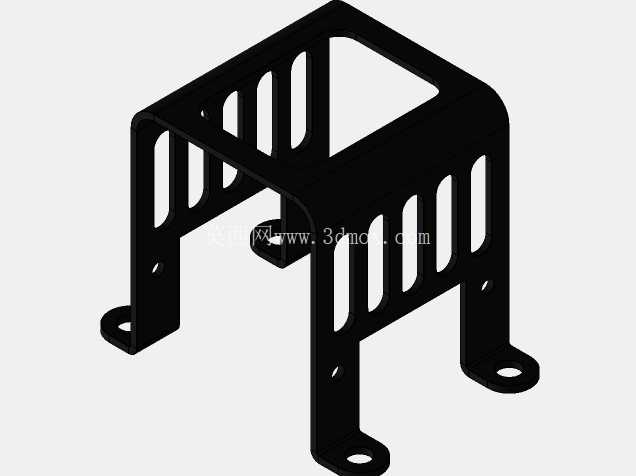

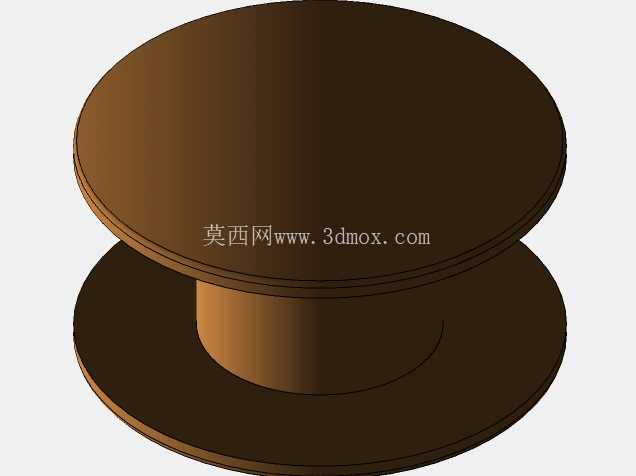

　　结构细节上，所有铰接位置均采用耐磨衬套配合销轴的连接方式，可承受长期往复运动带来的磨损，衬套磨损后可单独更换，降低后期维护成本；皮带轮的轮槽做了防滑处理，避免高频率启停时出现皮带打滑丢转的问题，保证末端动作的位置精度；动力单元的固定支架做了加强筋设计，抵消皮带张紧带来的侧向拉力，避免长期运行后支架出现形变导致的皮带偏磨。在实际选型适配时，可根据末端负载的大小匹配不同功率的驱动单元，轻负载工况下可选用小型直流驱动单元，重负载工况下可更换为更大减速比的动力单元，同时对应更换更高强度的传动皮带与铰接销轴，整套结构的主体框架无需做大规模改动，具备较强的工况适配能力。

　　安装过程中需要注意保证从动带轮的铰接面与摆臂的运动平面处于同一平面，避免出现运动卡滞，铰接销轴的锁紧力度要适中，既要保证铰接处无旷量，又要避免锁得过紧导致摆臂转动阻力过大；皮带的张紧度调整到按压皮带中段有10毫米左右的下压量即可，过紧会加大动力轴的径向负载，缩短轴承使用寿命，过松则容易出现打滑、传动精度下降的问题。整套结构没有复杂的异形零件，大部分构件都可采用常规的钣金切割、型材加工、标准件采购完成制作，加工成本低，装配流程简单，适合小型设备厂商做快速的方案集成，也可作为机械原理教学的演示模型，直观展示旋转运动转往复运动的机械传动逻辑，帮助学习者理解连杆传动、皮带传动的组合应用方式。
