手摇曲柄供电式手机充电外壳结构设计

　　这款手摇供电的手机充电外壳，核心面向户外无市电场景下的应急通讯供电需求，适配特定型号直板智能手机的安装使用，整体采用半包式贴合结构，外壳主体轮廓与对应手机的背部、侧边弧度完全匹配，安装时可直接将手机嵌入壳体内腔，侧边预留对应手机按键、接口的对位开孔，不会干涉手机原有按键操作与接口插拔，整体装配后总厚度控制在28mm以内，握持时的重心分布贴合手掌受力区域，长时间手持摇动手柄也不会产生明显的坠手感。

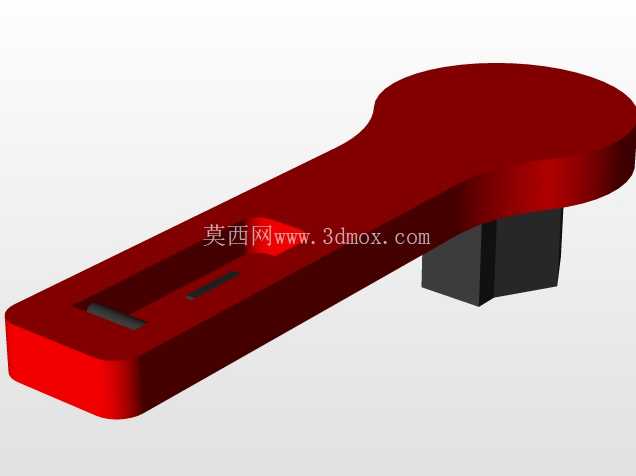

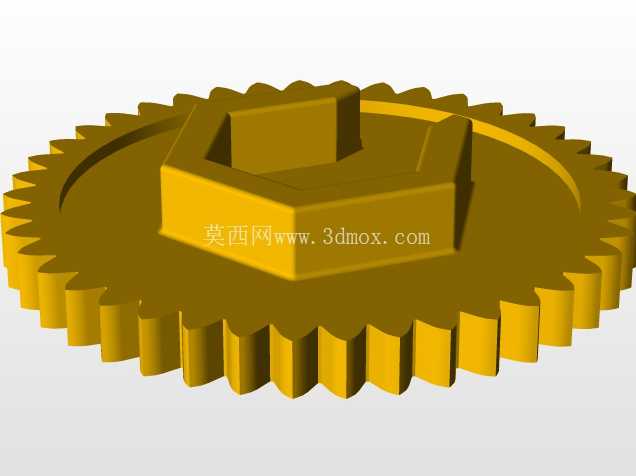

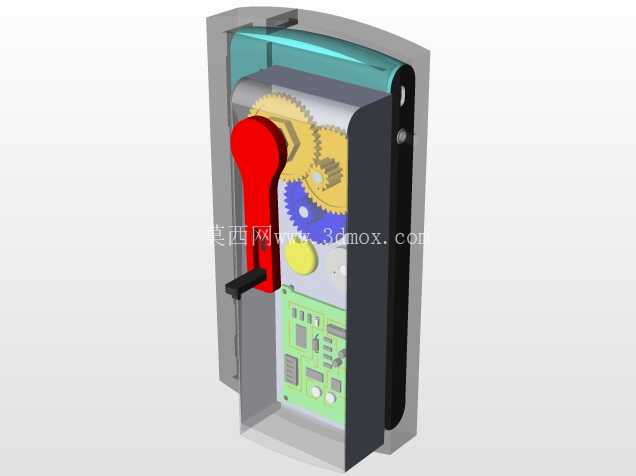

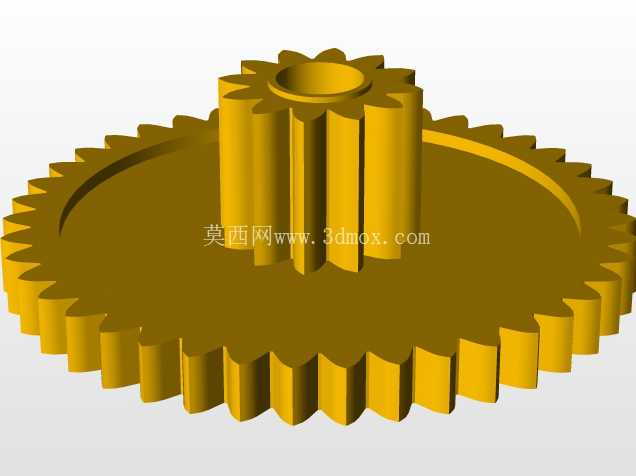

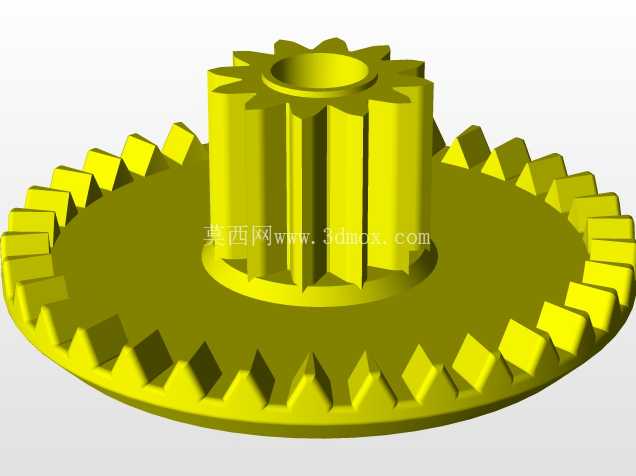

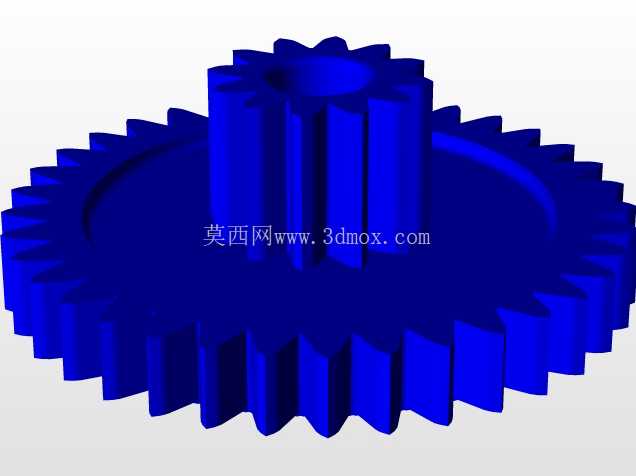

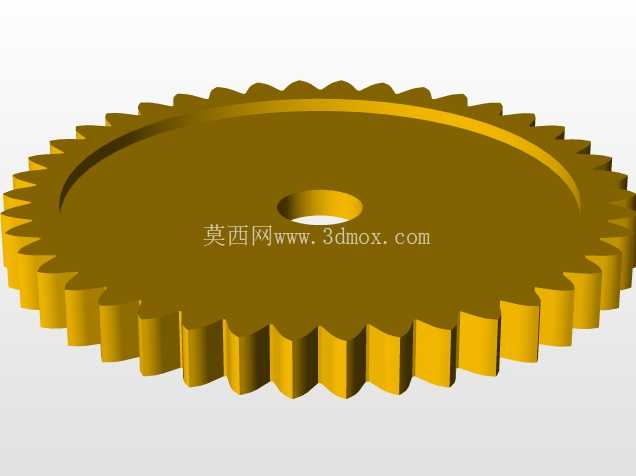

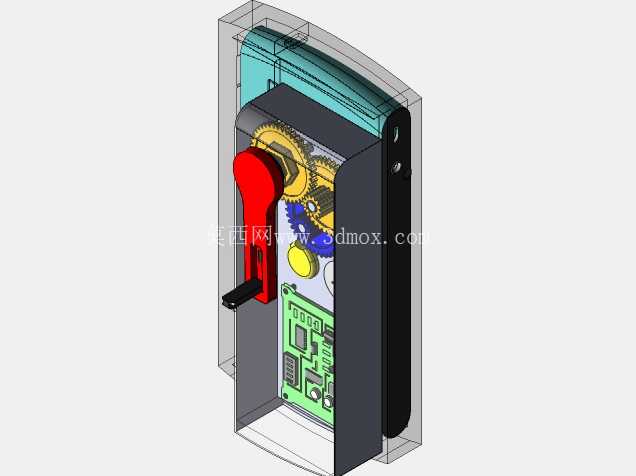

　　从内部结构排布来看，外壳内腔分为三个独立的功能区域，靠近外侧手柄的区域是机械传动舱，中间层是发电与整流稳压模块安装区，紧贴手机背部的区域是缓冲防护层与电能输出触点位。传动部分采用三级圆柱直齿轮减速增速结构，最外侧与红色手摇曲柄连接的是大模数主动齿轮，啮合的中间层双联齿轮分别承担扭矩传递与转速提升作用，最末端的小齿轮直接连接微型永磁发电机的输入轴，整套齿轮组的传动比经过匹配计算，当手摇曲柄以每分钟60-80转的常规转速转动时，发电机输入轴转速可达到额定发电转速区间，输出的交流电经过板载整流桥、稳压电容处理后，转化为符合手机充电协议的直流电能，通过触点直接输送到手机的充电接口，无需额外插接充电线。

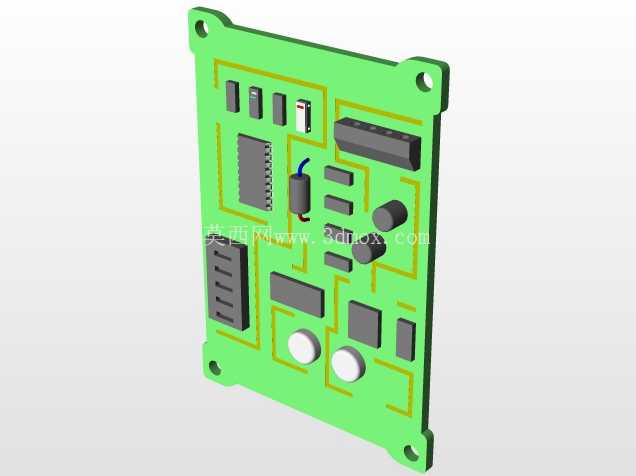

　　设计过程中重点考虑了户外使用的可靠性问题，曲柄在非使用状态下可贴合外壳侧边收纳，不会额外突出增加携带体积，收纳位置设置有简易的弹性卡扣，日常携带时不会因为晃动自行弹出。齿轮组的安装基座采用一体化定位槽设计，每个齿轮的转轴都对应独立的轴孔位，装配时不需要额外调整啮合间隙，基座与外壳主体之间通过卡扣加定位柱连接，后期维护拆解时不需要破坏外壳结构。传动舱与电路板区域之间设置有隔离挡片，可避免齿轮转动过程中产生的磨屑掉落到电路板上造成短路，电路板表面做了三防涂覆处理，可应对户外使用时的潮气、少量溅水侵袭。

　　外壳的外侧握持面做了微弧度处理，对应手指握持的位置设置有浅防滑纹理，摇动手柄时手部可自然贴合外壳侧面，不需要刻意用力握持就能保持设备稳定。电能输出部分采用弹性顶针结构，当手机嵌入外壳时顶针自动与手机充电接口旁的对位触点贴合，不会因为日常使用的轻微晃动出现接触不良的问题，同时电路中设置有过压保护模块，当手摇转速过快导致发电机输出电压超过阈值时，保护模块会自动切断输出回路，避免电压波动损坏手机内部电路。

　　从实际使用场景来看，这款结构可广泛应用于野外徒步、应急救灾、偏远无电区域的通讯保障场景，不需要依赖外接电源或者预存电量的充电宝，只需要通过手动摇转曲柄就能实时为手机补充电能，相比传统便携充电宝，不存在长期存放后电池自放电失效的问题，可作为长期备用的应急供电配件。结构设计上所有传动部件都隐藏在外壳内部，外部没有裸露的传动结构，日常放在背包、口袋中携带时不会勾挂衣物，外壳边缘做了R2圆角处理，跌落时可通过边角的形变吸收冲击力，同时保护内部传动结构与嵌入的手机。

　　整套结构的安装边界完全匹配对应手机的外形尺寸，内腔的长宽尺寸比手机实际外形大0.2mm，既可以保证手机顺利嵌入，又不会出现装配后晃动的问题，背部的缓冲层采用1mm厚的弹性硅胶垫，既可以避免手机背部被外壳刮花，又能在跌落时起到缓冲作用。曲柄的转动半径经过优化，转动过程中不会触碰手部，摇转时的力臂长度匹配普通人手部的施力范围，不需要使用过大的力量就能达到额定发电转速，连续摇转10分钟左右即可提供手机数小时的待机电量，完全满足应急通讯的电量需求。
