剪叉式垂直升降作业支撑结构设计

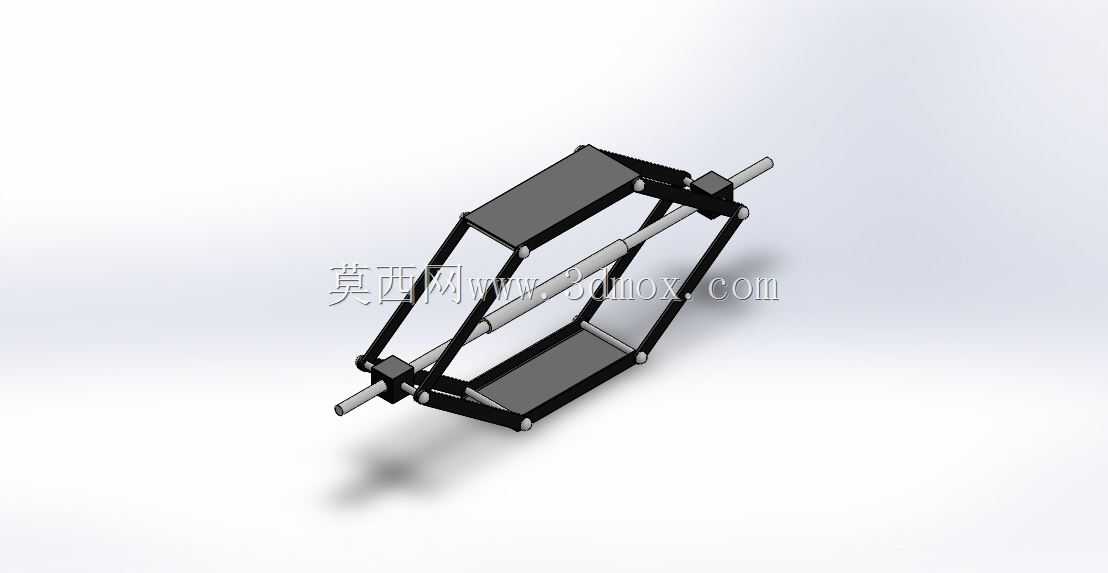

　　在车间工位物料转运、小型设备检修登高、流水线旁工件高度适配这类需要短距离垂直位移的场景里，剪叉式升降结构的应用占比一直不低，相比导轨式、臂架式的升降方案，这类剪叉结构的收拢体积更小，不需要预留侧向的伸展空间，对安装场地的平面尺寸要求更友好，很多窄小工位的高度调节需求都会优先选用这类结构形式。这款剪叉举升结构采用对称式双组剪叉臂布局，两组剪叉臂通过中间的横向传动轴实现同步动作，避免单侧受力导致的台面偏斜，剪叉臂的铰接点都采用了耐磨衬套配合销轴的连接形式，在反复举升回落的循环动作里，能有效降低铰接位置的磨损量，延长结构的整体维护周期。

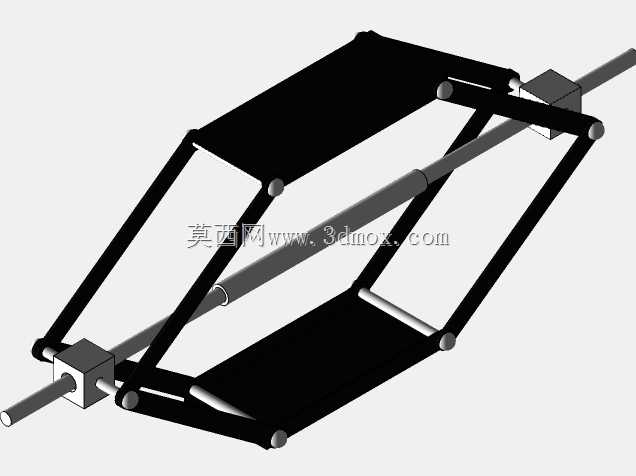

　　结构的驱动端布置在剪叉臂的中下铰接位置，横向的传动杆在驱动部件的带动下做轴向移动，带动剪叉臂的夹角变化，从而实现顶部平台的垂直升降，这种驱动布置方式能让驱动力的传递更直接，不需要额外设置复杂的换向传动结构，也能降低整体结构的自重。从安装边界来看，该结构完全收拢状态下的整体高度较低，底部安装面为平整的矩形框架结构，可以直接通过螺栓固定在地面或者移动底盘上，不需要额外做预埋基础，适配固定工位安装和配套移动作业小车两种使用场景；完全伸展状态下的升降行程覆盖常规小型作业的高度需求，顶部的承载平台为矩形平板结构，台面预留了标准的安装孔位，可以根据实际使用需求加装工装夹具、物料托盘或者防护护栏，适配不同的作业场景。

　　在结构设计的过程中，剪叉臂的截面尺寸经过受力校核，在额定承载范围内，臂杆的挠度变形量控制在允许范围内，避免举升过程中台面出现明显的晃动；各铰接位置的销轴都做了防脱处理，防止设备运行过程中销轴窜出引发安全隐患，同时铰接位置预留了润滑注油孔，方便日常维护时加注润滑脂，降低运动副的摩擦阻力。这类剪叉升降结构除了单独作为小型举升设备使用外，还可以作为功能模块集成到自动化生产线、物料输送系统、专用作业设备当中，比如配套在装配线上实现工件的高度适配，方便作业人员在舒适的高度完成装配操作；也可以安装在移动小车上作为移动式检修平台，用于车间内设备的日常巡检和小故障维修；在仓储场景里，还可以配合货架实现低层货物的举升存取，降低作业人员的弯腰搬运强度。

　　结构的运动轨迹经过优化，举升过程中台面始终保持水平状态，不会出现前后或者左右的偏移，放置在台面上的工件或者物料不会因为升降动作产生滑移，对于需要保持平稳放置的精密零部件搬运、易碎物料转运场景也能适配。相比其他类型的升降结构，这款剪叉结构的零部件加工难度更低，剪叉臂采用常规的型材切割加工即可，铰接销轴、传动轴都是标准的机械加工件，不需要复杂的成型工艺，生产制造成本更容易控制，后期维护更换配件也更加方便，不需要定制特殊规格的零部件。在实际选型使用时，可以根据实际的承载需求调整剪叉臂的板材厚度、铰接销轴的直径，也可以根据需要的升降行程调整剪叉臂的单节长度，拓展出不同参数的衍生结构，适配更多场景的使用需求。结构整体没有多余的外露部件，所有的运动部件都布置在剪叉臂的内侧，作业过程中不容易发生衣物、工具卷入运动副的情况，作业安全性更有保障，底部框架和顶部平台的边缘都做了倒角处理，避免安装和使用过程中尖锐边角划伤作业人员。
