立式结构斯特林动力装置三维设计

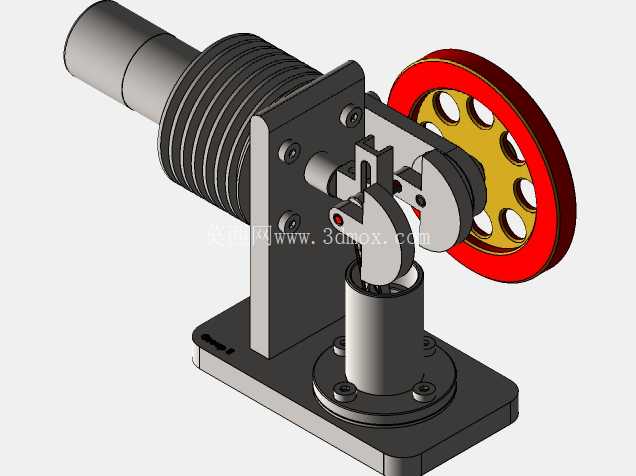

　　这套外燃式动力装置的结构设计，完全围绕小功率热能转换场景的实际需求展开，日常可应用在教学演示、小型余热回收装置、科普实验装备等场景中，能够将外部热源提供的温差能稳定转换为旋转机械能输出，不需要依赖燃料在缸内的爆燃做功，运行过程振动小、噪音低，对于低品位热能的利用场景适配性极强。从结构布局来看，整套装置采用立式安装的底板承载设计，底部为整块铣削加工的矩形安装基板，所有功能部件都通过螺栓定位固定在基板上，安装孔位按照通用实验台架的固定间距预留，既可以单独固定在桌面台架上做原理演示，也可以直接集成到小型余热发电模组中作为动力核心，不需要额外做复杂的适配支架。

　　动力输出端采用带辐条减重孔的盘式飞轮结构，飞轮轮缘做了加厚处理来储存转动惯量，能够有效抵消曲柄连杆机构运动到上下止点时的传动死点问题，保证动力输出的连续性，飞轮中心的输出轴可以直接连接小型发电机、减速齿轮组或者其他负载部件，轴伸端的直径按照微型传动件的通用尺寸设计，和常规的微型联轴器、带轮都能直接适配。换热气缸部分采用横向布置的肋片式散热结构，气缸外壁的环形散热肋片等距分布，能够增大和空气的接触面积，保证冷端气缸的温度维持在合理区间，和下方竖直布置的置换气缸形成垂直的布局夹角，这种错位布置的结构能够压缩整套装置的横向占用空间，同时让冷热端的距离控制在最优区间，减少热量在传导过程中的无效损耗。

　　传动部分采用经典的曲柄连杆配合摆臂结构，置换活塞和动力活塞的运动相位差通过摆臂的铰接点位置精准控制，所有铰接位置都预留了轴承安装位，能够减少运动过程中的摩擦损耗，连杆的长度和曲柄的偏心距经过反复匹配，保证活塞的行程处于最优区间，既不会因为行程过大导致密封件磨损过快，也不会因为行程过小导致做功效率不足。整套装置的安装边界经过优化，底部基板的四个角都做了倒角处理，避免安装过程中锐边划伤操作人员，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部不超出安装面的凸台高度，不会和周边的台架、管线产生干涉。

　　在设计过程中，优先考虑了零部件的加工工艺性，所有结构件都可以采用常规的铣削、车削工艺完成加工，不需要特殊的定制刀具或者复杂的成型工艺，密封部位的尺寸按照通用的微型密封圈规格设计，后期维护更换配件的成本极低。冷端气缸的肋片厚度和间距经过匹配，在自然对流的散热条件下就能满足持续运行的温度要求，不需要额外加装散热风扇，简化了整套装置的附属结构。置换气缸的连接位置采用法兰式固定结构，和底部基板之间通过止口定位，装配时不需要反复调整同轴度，只要按照定位止口放置后拧紧固定螺栓就能保证装配精度，降低了装配过程的调试难度。飞轮的辐条孔采用均匀分布的圆形通孔，在保证飞轮整体转动惯量满足要求的前提下，尽可能减轻飞轮自身的重量，降低启动时需要的最小温差，同时也让整套装置的外观更具工业设计感。整套装置的运动部件都做了运动干涉校验，在整个运转周期内，连杆、摆臂、飞轮之间都不会出现碰撞干涉，所有运动件的活动范围都在底板的投影边界内，外部加装透明防护罩的时候不需要额外预留过多的安全空间，非常适合教学场景下的演示使用，能够让观察者清晰看到整个动力转换过程中各个部件的运动状态，直观理解外燃发动机的工作原理。
