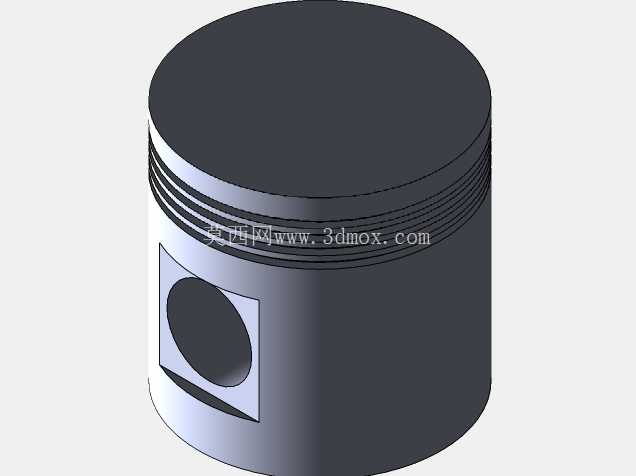

小排量四冲程发动机活塞结构设计

　　这款活塞适配150cc排量级单缸四冲程汽油机，是民用跨骑摩托动力单元的核心往复部件，日常工况覆盖城市通勤、中短途非铺装路面行驶的动力输出需求，直接参与发动机进气、压缩、做功、排气四个循环的能量转换过程，其结构合理性直接决定整机动力响应、燃油经济性与运行寿命。从实际装车场景来看，这类小排量风冷机型的活塞长期处于800-1200rpm常用转速区间，瞬间爆发转速可突破8000rpm，需要在高温高压的燃烧室内完成每秒上百次的往复运动，同时承受燃气爆发冲击力、往复惯性力与侧推力的复合载荷，设计阶段需要平衡轻量化、结构强度与热稳定性三者的关系。

　　从结构设计逻辑来看，活塞头部采用平顶式燃烧室配合结构，没有设置复杂的凹坑造型，能够适配这款机型的半球形燃烧室结构，有效减少燃烧室余隙容积，提升压缩行程末端的混合气压缩比，保证点火后火焰传播路径均匀，避免局部爆震风险。头部环带区域设置了三道环槽，上方两道为气环安装位，最下方为油环安装位，环槽的轴向宽度、径向深度都按照量产机型的密封环标准尺寸设计，气环槽边缘做了微小的倒角处理，避免高温工况下环槽边缘热变形卡滞活塞环，保证燃气密封效果；油环槽内预设了回油孔结构，能够将油环从缸壁上刮下的多余润滑油导流回曲轴箱，避免机油窜入燃烧室造成积碳与机油过量消耗。

　　活塞销座区域采用了偏置式设计，销孔中心相对活塞中心向做功行程的侧推力面偏移微小距离，能够在活塞越过上止点切换受力面时，减小活塞对缸壁的敲击噪声，提升整机运行平顺性。销孔内部设计了足够的承压面宽度，能够匹配标准尺寸的浮动式活塞销，销孔两端预留了卡环安装槽，用于限制活塞销的轴向窜动，避免销端脱出刮伤气缸内壁。活塞裙部采用了变椭圆中凸型线设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，能够在热机状态下补偿裙部的热变形量，保证裙部与缸壁的贴合面均匀，避免局部拉缸；裙部表面的型线沿轴向呈中间微凸的形态，能够在往复运动中形成稳定的润滑油膜，减小裙部与缸壁的摩擦阻力，同时裙部长度经过优化，既保证活塞往复运动的导向稳定性，又尽可能减小活塞整体质量，降低曲柄连杆机构的往复惯性力，提升高转速下的动力响应速度。

　　从安装边界来看，活塞的外径尺寸严格匹配对应排量机型的缸径参数，活塞总高度、压缩高度都与原厂曲轴连杆行程、燃烧室余隙高度适配，装配后活塞到达上止点时，顶面与缸体平面的突出量控制在合理区间，既不会因为突出量过大顶撞气门与缸盖，也不会因为凹陷量过大增大燃烧室余隙、降低压缩比。活塞环的开口间隙、侧隙都按照风冷汽油机的标准公差范围设计，能够覆盖从常温冷启动到全负荷高温运行的热膨胀量，避免热态下活塞环胀死拉缸。销孔内径与对应规格的活塞销采用间隙配合，冷态下可轻松穿入，热态膨胀后能形成合适的工作间隙，保证活塞销的转动灵活性，同时避免配合间隙过大产生敲击异响。

　　在实际使用场景中，这类活塞需要配合对应的气缸体、活塞环、活塞销、卡环成套装配，装配前需要确认各部件的配合公差，清洁所有配合面的毛刺与杂质，在缸壁与活塞表面涂抹干净的机油保证初始润滑。日常运行中，活塞顶面直接接触高温燃气，最高瞬时温度可超过2000℃，因此结构设计上在活塞头部与裙部之间做了隔热槽设计，减少头部热量向裙部传递，降低裙部的热膨胀量，保证裙部与缸壁的配合间隙稳定。裙部的受力面经过结构强化，能够承受做功行程中燃气压力带来的侧推力，避免长期运行后裙部出现磨损变形，保证整机的长期运行可靠性。
