双缸往复式内燃机内部结构展示模型

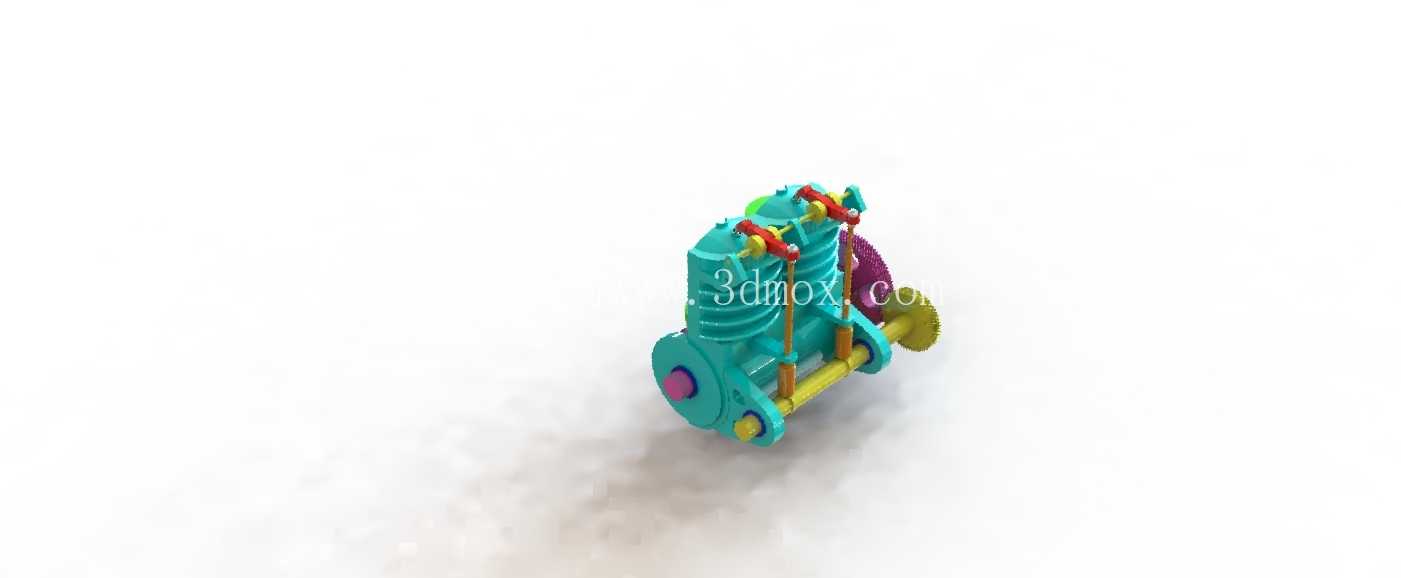

　　在小型通用动力、便携发电设备、轻型摩托与园林机械的动力配套场景中，双缸往复式发动机凭借运转平顺性优于单缸机型、整体尺寸远小于多缸大排量机型的平衡特性，始终占据着不可替代的应用位置。这套三维结构模型完整还原了直列双缸往复式发动机的核心运动组件与装配关系，拆解状态下可以清晰观察到从活塞往复运动到曲轴旋转输出的完整动力传递路径，对于刚接触动力总成设计的结构工程师而言，能快速建立起曲柄连杆机构配缸相位、活塞环密封逻辑、齿轮传动输出的具象认知。

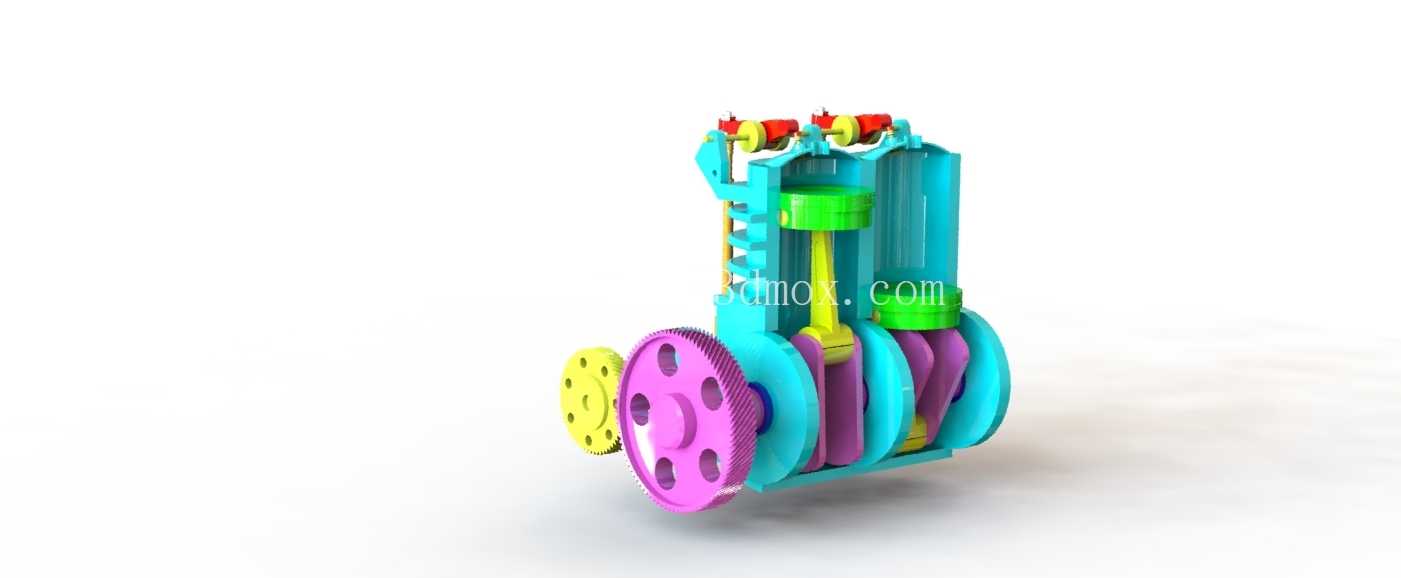

　　从实际工程设计的角度看，这类双缸机型的气缸体多采用一体铸造成型，模型中呈现的青色缸体部分，其内表面并非直接与活塞接触，而是压入了薄壁合金缸套，缸套内孔经过珩磨处理形成交叉网纹，用来留存微量润滑油形成油膜，避免活塞裙部与缸壁直接干摩擦，这也是小排量动力设备长期稳定运行的核心设计细节。活塞部分的设计上，每个活塞配置了两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免做功行程的压力泄漏导致动力输出下降，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标，模型中用不同色彩区分活塞、活塞环与连杆组件，正是为了直观呈现各零件的装配层级与运动边界。

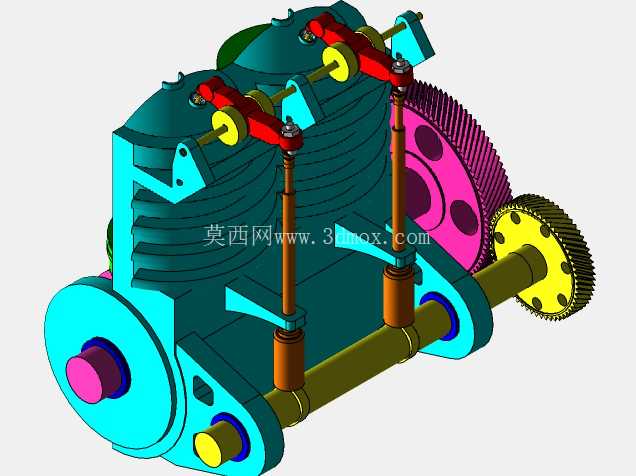

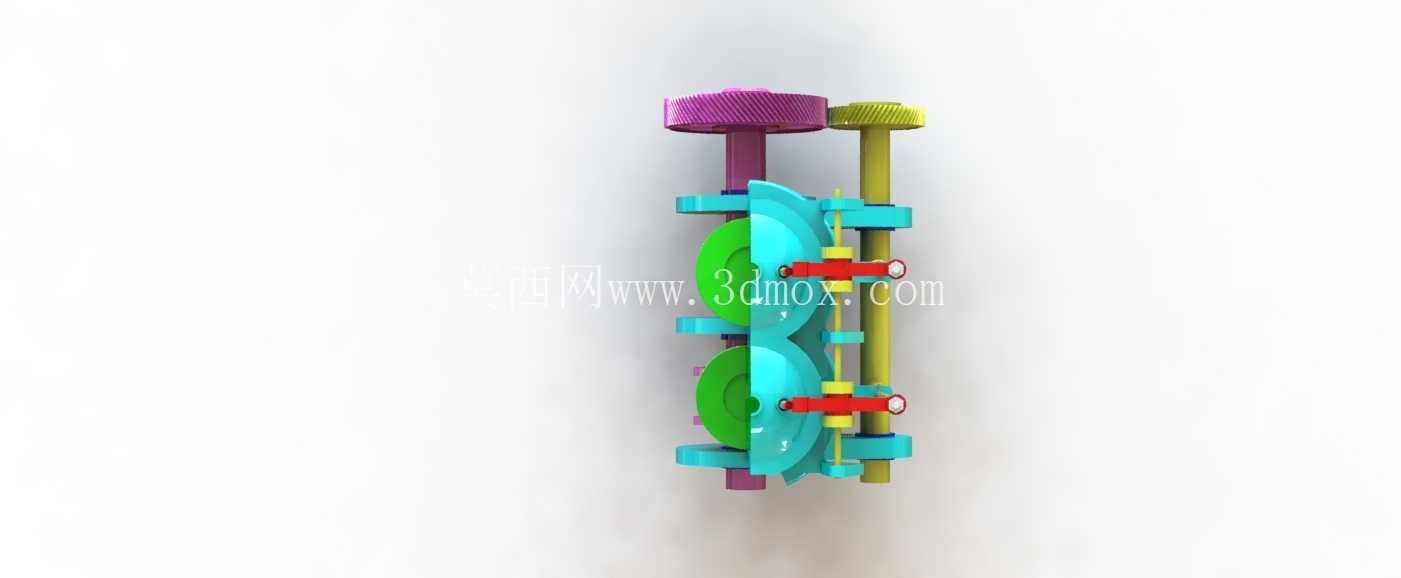

　　曲轴与输出端的齿轮传动部分，模型还原了双缸机型的曲柄相位布置，两个气缸的曲柄销呈180度夹角布置，使得两个活塞的运动方向始终相反，能够抵消大部分一阶往复惯性力，相比单缸机大幅降低运转时的振动幅度，输出端的粉色传动齿轮为动力输出接口，可根据不同配套设备的需求连接发电机转子、传动箱输入轴或者离合器组件，齿轮的分度圆直径、齿宽参数都需要匹配后端负载的额定转速与扭矩需求，避免出现齿面接触应力超标导致的早期磨损。从安装边界来看，这类双缸发动机的整体轴向尺寸控制紧凑，缸体侧面预留了配气机构、冷却风道的安装空间，模型中缸体上部露出的气门组件结构，对应顶置气门的布置形式，能够优化进排气效率提升燃油经济性，适合对安装空间有严格限制的便携设备配套场景。

　　在建模逻辑上，这套模型严格按照实际装配约束搭建运动副，活塞与缸套之间设置滑动副约束，连杆大头与曲柄销、小头与活塞销之间设置转动副，曲轴两端与缸体主轴承座设置转动副，可直接导入运动仿真模块模拟完整的四冲程工作循环，观察活塞上下止点位置、气门开闭相位与曲轴转角的对应关系，对于验证配气正时、计算活塞行程与压缩比都有实际参考价值。很多刚接触动力设计的工程师容易忽略缸套与缸体的过盈配合参数，实际生产中缸套压入缸体的过盈量需要根据缸体材质、工作温度区间精确计算，过盈量太小会导致缸套在工作中松动移位，过盈量太大则会造成缸套内孔变形失圆，引发活塞卡滞、密封失效等故障，模型中缸套与缸体的配合面完全按照真实过盈配合的装配关系建模，可直接用于提取配合尺寸、设计压装工装的参考。另外输出端齿轮的安装定位，模型中还原了曲轴输出端的轴肩定位结构与键槽特征，齿轮通过平键传递扭矩，端部用锁紧螺母固定，避免高速运转时齿轮出现轴向窜动，这些细节都是实际量产设计中必须考虑的装配可靠性要素，绝非仅做外观渲染的示意模型能够覆盖。
