30克容量丙烷打火机加注气罐结构设计

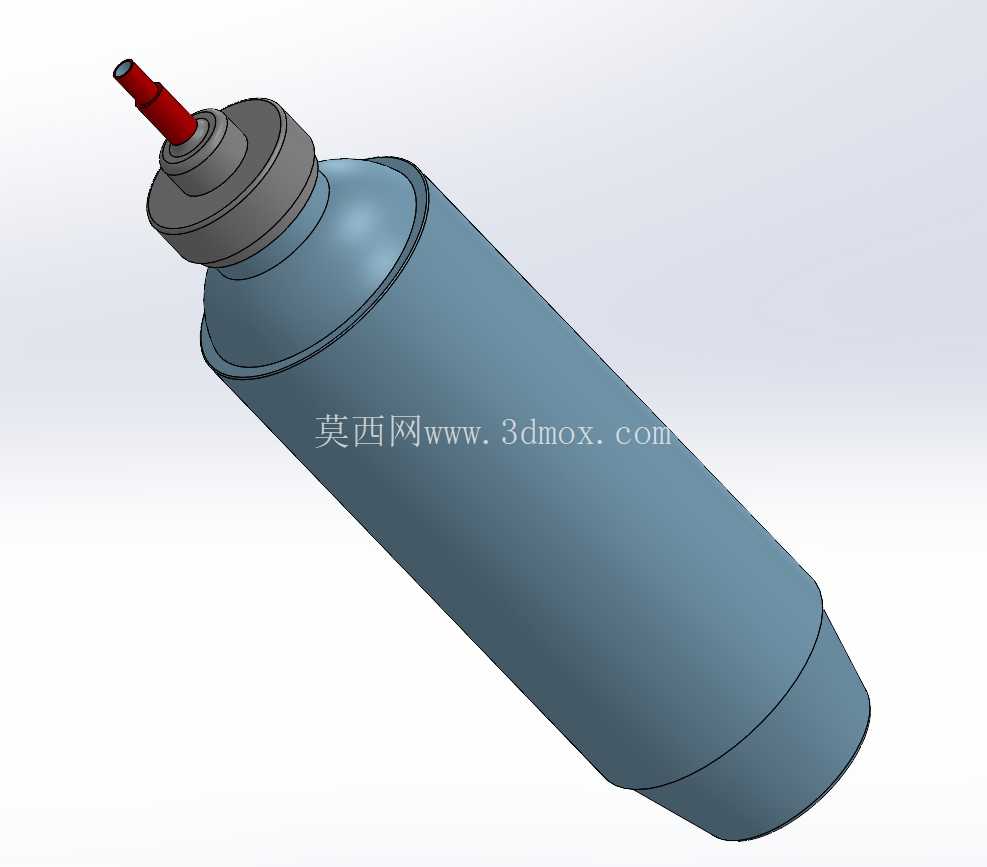

　　罐体顶部的加注阀组件采用阶梯式嵌套结构，最外侧是硬质塑料防护圈，能够在罐体意外掉落时吸收冲击能量，避免阀嘴直接磕碰变形导致的燃气泄漏；中间层是密封锁紧结构，采用橡胶密封圈配合金属压边，在非加注状态下可以完全封闭丙烷输出通道，即使罐体处于倒置状态也不会出现燃气渗漏；最顶端的红色加注嘴做了锥度收窄设计，尺寸匹配常规打火机的进气阀口径，加注时无需额外转接头，直接对准按压即可完成燃料补充，锥度设计可以在加注过程中自动贴合进气阀的密封面，减少加注时的燃气溢散。这款30克容量的丙烷打火机加注罐，是面向小型明火点火器具补能场景设计的便携储压容器，日常在户外露营、烟具使用、小型喷焰作业等场景中承担燃料补充的核心功能，区别于大容量工业燃气储瓶，这类小容量加注罐的设计核心是兼顾便携性、操作安全性与加注适配性。从结构设计逻辑来看，罐体采用一体式拉伸成型的圆柱筒体结构，底部做圆弧收边处理，既可以提升罐体承受内压的结构强度，避免冲压应力集中导致的罐体变形问题，也能让罐体放置在平面上时保持稳定，不会因为底面不平整出现倾倒。

　　从尺寸边界来看，罐体整体直径控制在35毫米区间，总长度不含阀嘴部分为110毫米左右，这个尺寸刚好可以单手握持操作，加注时手腕不需要过度弯折，符合人手操作的人机工程学要求；加注嘴突出防护圈的长度为8毫米，既可以保证深入打火机进气阀足够深度，避免加注时滑脱，也不会因为突出过长导致日常携带时剐蹭误触。在功能特性设计上，罐体内部做了防过充限位结构，当罐内丙烷充装量达到30克额定容量时，内部的限流装置会自动阻断充装通道，避免过量充装导致罐体内压超出安全阈值；阀嘴的按压行程设置为3毫米，需要施加一定的按压力才会开启燃气通道，避免日常携带过程中因为挤压意外开启漏气。

　　这类小型加注罐的应用场景并不局限于普通打火机补充燃料，在小型首饰焊接、户外取火、实验室微型喷灯作业等场景中，也可以作为便携燃料源使用，因此在设计时阀嘴的输出流量做了适配校准，既可以满足打火机慢充的流量需求，也可以适配小型喷焰设备的持续供气要求。从建模细节来看，筒体的壁厚设置为0.8毫米，这个厚度既可以满足1.2兆帕工作压力下的强度要求，也能控制罐体整体重量，空罐重量控制在18克左右，满罐总重量不到50克，放在口袋或者工具包中不会有明显的负重感。顶部阀组件与筒体的连接采用卷边压合工艺，建模时还原了卷边处的圆弧过渡结构，这个位置是罐体密封的关键部位，压合面的粗糙度要求控制在Ra1.6以下，避免因为表面凹凸导致密封不严。

　　罐体表面没有设置额外的防滑纹路，是因为丙烷加注时罐体温度会因为燃气汽化出现小幅下降，光滑的筒体表面在低温下不会粘黏皮肤，避免操作时出现冻伤风险。在安装适配性上，这款加注罐的阀嘴尺寸兼容市面上90%以上的常规充气打火机、便携喷火枪的进气接口，不需要额外配置转换接头，通用性较强；罐体的直径尺寸适配常规的小型气罐收纳套，可以和户外便携工具组配套收纳。设计过程中也充分考虑了运输存储的安全性，罐体的爆破压力设置为工作压力的3倍以上，即使在夏季高温的车内环境中，罐体内压上升也不会达到爆破阈值；顶部的防护圈高出阀嘴2毫米，即使罐体正面朝下掉落，阀嘴也不会直接撞击地面，降低了磕碰导致阀门损坏的概率。
