螺旋压紧式管道夹持工装结构设计

　　在管道预制加工、现场维修装配的作业场景里，这类螺旋压紧式管道夹持装置是管工、钳工工位上的核心辅助工装，区别于通用平口虎钳的平面夹持逻辑，它的钳口做了适配圆柱管件的V型定位结构，能在夹紧过程中自动对中不同管径的圆形管材，避免管件装夹时出现轴向偏转、周向打滑的问题，适配套丝、手工切割、铰孔、管口去毛刺等多道管加工工序的装夹需求。

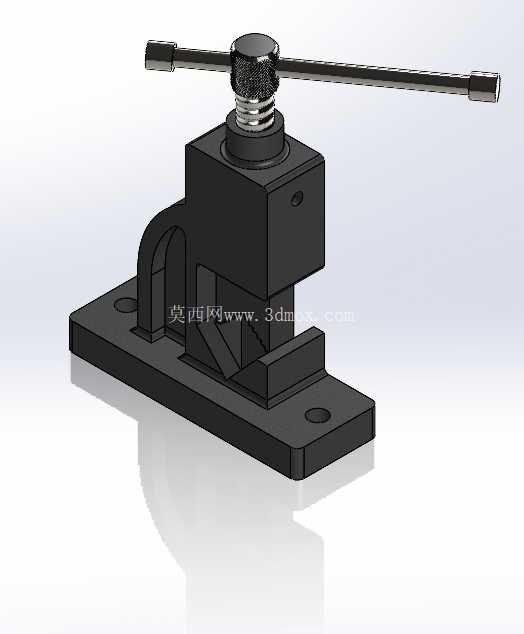

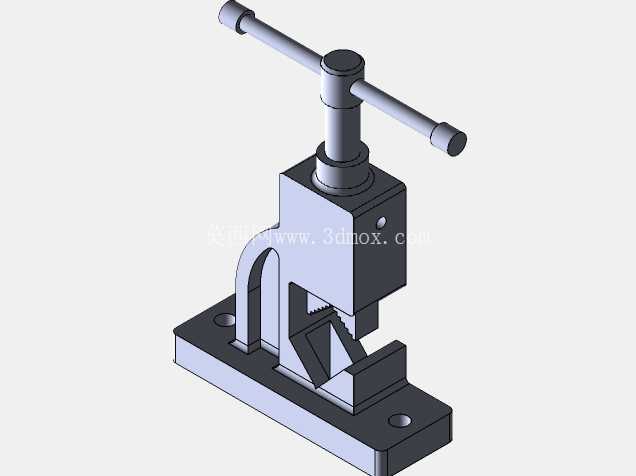

　　从结构设计逻辑来看，整个装置采用一体式铸造基座作为承载主体，基座底部设置两个对称的长圆形安装孔，安装孔的长轴方向沿钳体前后方向布置，既可以通过螺栓将整个虎钳固定在钳工台、移动工装架的台面上，也能在小范围内调整安装位置，抵消台面安装孔的位置度误差，安装边界覆盖常规钳工台的T型槽间距，不需要额外加工过渡连接板即可完成固定。基座上方的固定钳身与活动压块配合形成夹持腔，固定钳身的V型支撑面做了加深处理，当夹持小直径薄壁管时，管材下半部分能完全嵌入V型槽内，避免夹紧力集中在管材外壁局部造成管壁变形；夹持大直径厚壁管时，V型槽的两个斜面能提供足够的支撑接触面积，保证套丝、切割过程中管材不会因为切削扭矩发生转动。

　　压紧机构采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向夹紧力，同时具备一定的自锁性能，当操作人员扳动加力杆完成夹紧后，螺纹副不会因为加工过程中的振动出现松脱，不需要额外增加锁紧结构。加力杆采用穿装式设计，穿过螺杆顶部的通孔，两端做了滚花防滑处理，操作人员可以根据所需夹紧力的大小调整握持位置，需要大夹紧力时握持加力杆两端增大力臂，小直径薄壁管装夹时握持靠近螺杆的位置避免夹紧力过大压坏管壁。螺杆底部与活动压块采用球面铰接结构，当被夹管材存在一定的圆度误差、或者V型槽内残留细小切屑时，活动压块可以自适应微小角度偏转，保证压块的弧形接触面与管材外壁完全贴合，避免点接触造成的装夹不稳。

　　活动压块的导向结构集成在固定钳身的导向槽内，导向间隙控制在0.05-0.1mm之间，既保证压块上下移动时无卡滞，也避免压块在承受侧向切削力时出现晃动，保证加工过程中管口的位置精度。钳身侧面设置了排屑缺口，切割、套丝过程中产生的金属切屑可以顺着缺口直接落到台面下方的集屑槽内，不会堆积在夹持腔内影响后续装夹精度，日常清理时只需要用毛刷顺着缺口清扫即可，不需要拆解钳体。基座底部做了加厚的加强筋结构，从安装面一直延伸到固定钳身的受力位置，当加力杆施加最大夹紧力时，基座的变形量控制在0.02mm以内，不会因为长期受力出现基座翘曲、钳口错位的问题。

　　在实际工况适配性上，这类夹持装置的夹持范围覆盖常规水暖、电气施工中常用的4分到2寸管径的金属管材，既可以固定在车间的固定钳工台上用于批量管道预制加工，也可以通过C型夹临时固定在现场的脚手架、临时工作台面上，用于户外管线维修作业。相比台虎钳配合V型块的组合装夹方式，这种一体式管道虎钳的装夹步骤更简单，不需要每次调整V型块的位置，单人即可快速完成管材装夹，能有效缩短管加工工序的辅助时间。设计过程中针对钳口的受力位置做了局部淬火处理，硬度达到HRC45-50，长期夹持带毛刺的金属管材也不会出现钳口压塌、磨损的问题，延长工装的使用寿命；所有外露的金属表面都做了发黑处理，能在车间潮湿、多切削液的环境下起到防锈作用，不需要频繁做表面维护。
