螺杆式手动台虎钳夹持工装结构

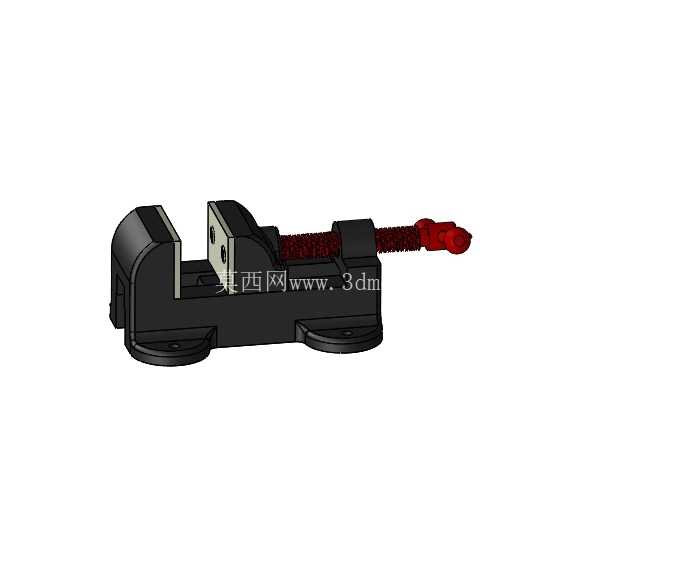

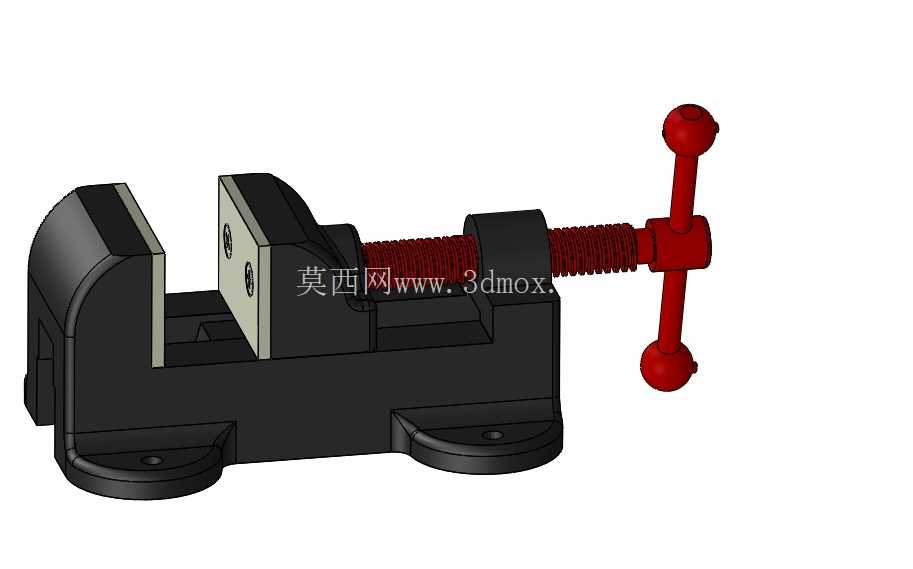

　　这款手动螺杆式虎钳是钳工工位、小型机加工场景里最常用的夹持类工装，日常在台式钻床、小型铣床、钳工修配工位上承担工件固定的核心作用，不管是小零件的钻孔、锉修、攻丝，还是小型异形件的打磨、装配定位，都能靠它提供稳定的夹持力，避免加工过程中工件移位导致的尺寸偏差或者安全隐患。从结构设计来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部带两个对称的安装耳座，耳座上预留了螺栓过孔，安装时可以通过螺栓直接固定在木质或者钢制工作台面上，安装边界需要预留至少钳身整体长度1.2倍的操作空间，尤其是丝杆摇把的回转半径范围内不能有遮挡，否则操作摇把锁紧或者松开工件时会出现干涉。

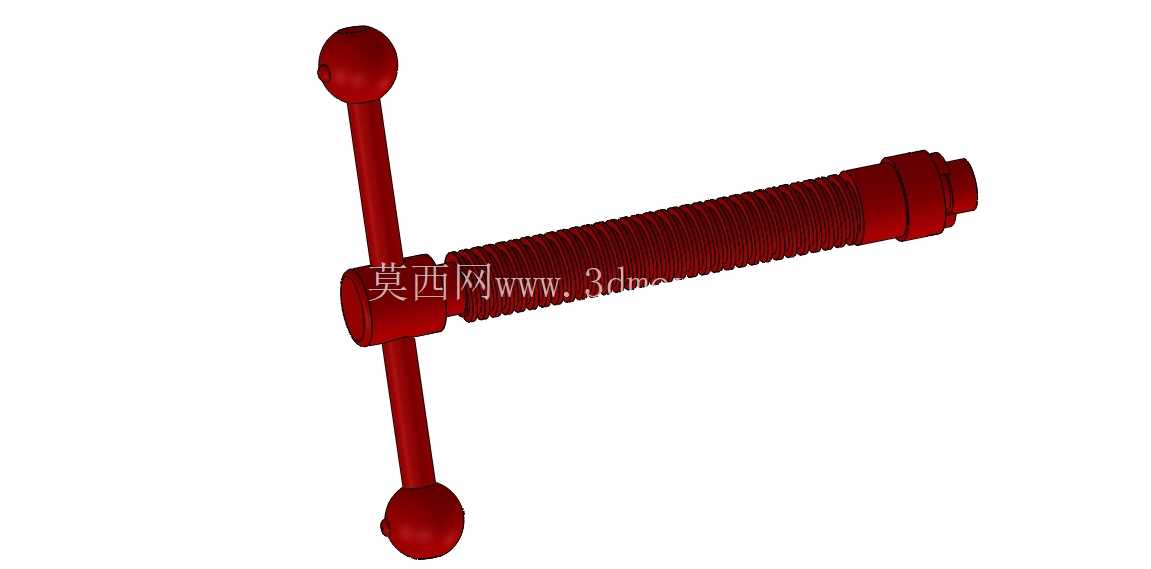

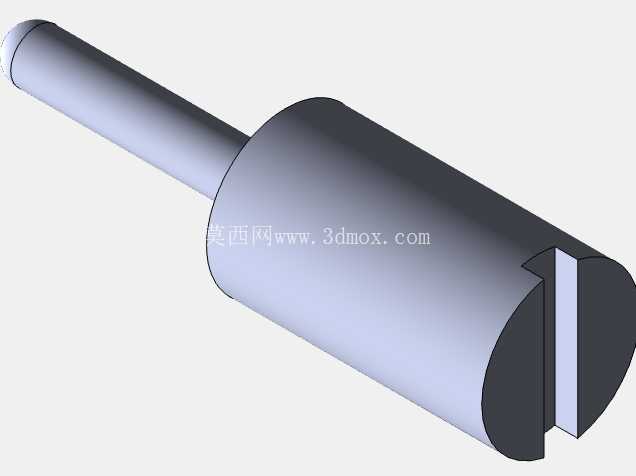

　　活动钳身的进给靠梯形丝杆副实现，梯形螺纹的自锁特性是设计时重点考量的点，夹持工件后不会因为加工过程中的振动导致丝杆回松，夹持稳定性比普通三角螺纹结构高很多，丝杆末端的摇把采用带球头的单手柄设计，单手就能操作锁紧和松开，不需要额外搭配加力杆就能满足常规小零件加工的夹持力需求，如果是夹持硬度较高、切削力较大的工件，也可以通过套管加力的方式增大夹持扭矩，但要注意控制加力幅度，避免钳口或者丝杆过载变形。

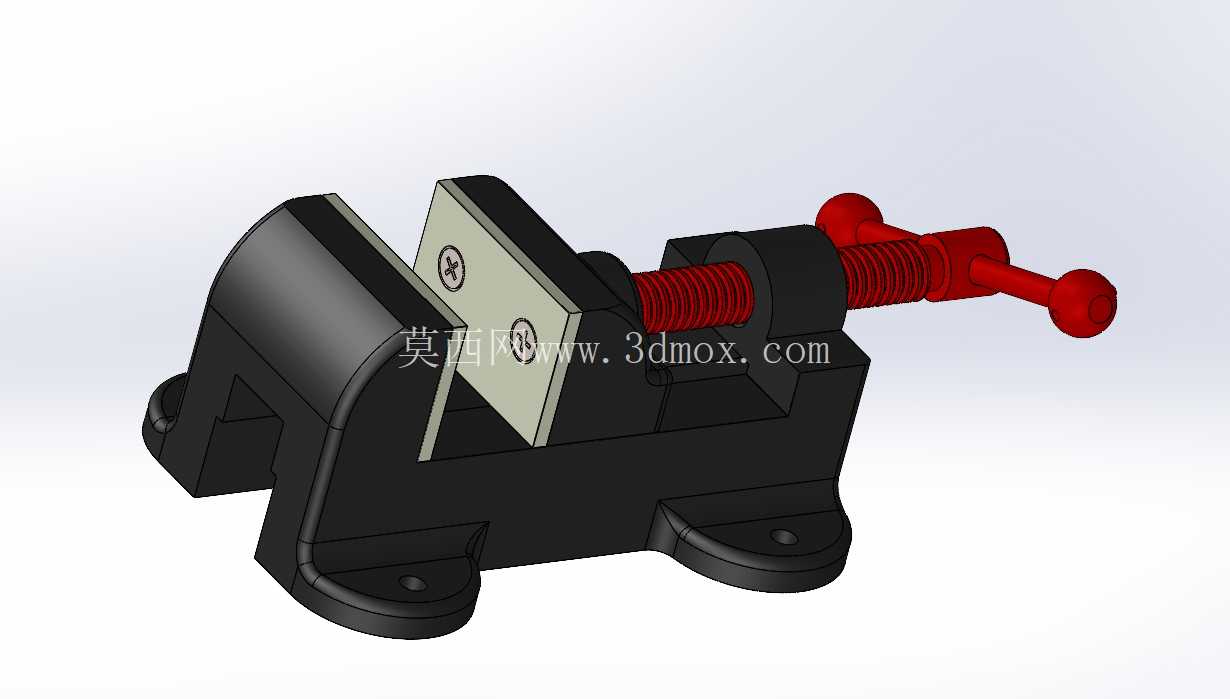

　　钳口部分采用可更换的平板式钳口板，钳口板通过沉头螺丝固定在钳身的夹持面上，日常使用中如果钳口磨损或者出现压痕，只需要更换钳口板就能恢复夹持精度，不需要整体更换钳身，能大幅降低工装的维护成本；钳口板表面没有做齿纹设计，适合夹持表面精度要求较高的有色金属件或者已经完成精加工的零件，不会在工件表面留下压痕，如果需要夹持毛坯件，也可以自行更换带齿纹的钳口板来增大夹持摩擦力。整体结构的受力路径设计非常清晰，夹持工件时的反作用力直接通过活动钳身传递到丝杆，再由丝杆传递到固定钳身的支撑端，最后通过底部的安装螺栓分散到工作台面，没有多余的受力薄弱环节，固定钳身的侧壁做了加厚处理，长期承受夹持反力也不会出现钳身张开变形的问题。

　　从实际使用的场景适配性来看，这款虎钳的开口行程覆盖了常规小型零件的夹持尺寸范围，不管是方形、圆形还是异形的小工件，只要在开口行程范围内都能稳定夹持，钳身的整体高度设计符合钳工工位的操作人体工学，操作人员站在工位前操作时，手臂自然下垂就能碰到摇把，长时间操作也不容易产生疲劳。设计过程中没有多余的复杂结构，所有零件都采用常规的机械加工工艺就能生产，固定钳身和活动钳身可以采用铸铁铸造后铣削加工成型，丝杆采用45号钢调质处理后车削梯形螺纹，表面做发黑处理就能满足防锈需求，整体制造成本低，维护简单，非常适合小型加工车间、机修工位、学校金工实训场地使用。在安装尺寸的匹配上，底部两个安装耳座的孔距适配常规工作台的T型槽间距，不需要额外做转接板就能直接安装，如果是安装在没有预留螺栓孔的工作台上，也可以通过压板压紧的方式固定，安装方式非常灵活。日常使用时只需要定期在丝杆和活动钳身的配合导轨面上加注润滑脂，就能保证活动钳身进给顺畅，不会出现卡滞的问题，钳身表面的油漆层能起到日常防锈的作用，即使在车间潮湿的环境下长期使用，也不容易出现大面积锈蚀的情况。
