管道装夹用管虎钳二维三维结构设计

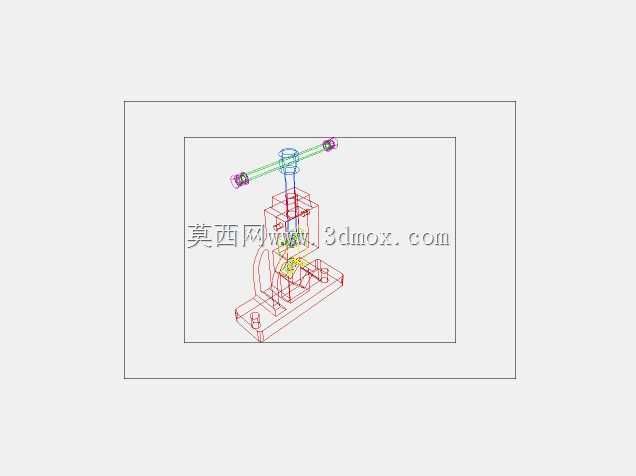

　　在管道安装、五金维修、小型管件加工的作业场景里，管虎钳是不可或缺的手动夹持工装，和普通平口钳的夹持逻辑不同，这类夹具专门针对圆柱类管件的外轮廓做适配，避免装夹过程中管件打滑、表面压伤，同时能提供足够的锁紧力矩，方便作业人员对管件进行套丝、切割、弯折、坡口加工等操作。这套管虎钳的结构设计兼顾了2D工程图的加工指导性与3D模型的装配校验性，整体结构没有采用复杂的液压或气动助力结构，完全依靠手动丝杠传动实现夹持动作，适合无动力源的现场维修、工地临时作业、小型五金工坊等场景使用，维护成本极低，普通作业人员经过简单说明即可操作。从功能特性来看，这套管虎钳的钳口做了适配圆管的V型开口设计，钳口表面加工有交错的防滑齿纹，齿纹的深度和角度经过反复调整，既能够保证夹持不同管径的金属管、硬质塑料管时不会出现周向转动，也不会因为齿纹过深在管件表面留下过深的压痕，影响管件后续的装配密封性。传动部分采用梯形丝杠结构，相比普通三角螺纹，梯形螺纹的传动效率更适合大夹持力的手动作业场景，同时具备一定的自锁性能，当夹持力达到作业需求后，不会因为管件的加工反力出现钳口松脱的情况，丝杠的两端做了限位结构，避免开合过程中丝杠脱出钳体，造成结构失效。

　　设计过程中首先考虑的是现场作业的安装边界，整套虎钳的底座预留了标准的螺栓安装孔，可以直接固定在常见的钳工工作台、移动式作业台的台面上，底座和钳身之间做了可回转的连接结构，松开锁紧手柄后可以根据作业需求调整钳身的水平角度，调整范围覆盖0到360度，方便作业人员从不同角度对管件进行加工，不需要反复松脱管件调整装夹位置，能有效减少重复装夹的辅助时间。钳身的主体结构采用铸铁材质的设计思路，保证整体刚性的同时控制整体重量，不会因为过重导致移动搬运困难，活动钳身和固定钳身的配合面做了研磨处理，保证开合过程中滑动顺畅，没有卡滞、晃动的情况，即使长期使用出现磨损，也可以通过调整配合面的镶条来补偿间隙，延长整套夹具的使用寿命。

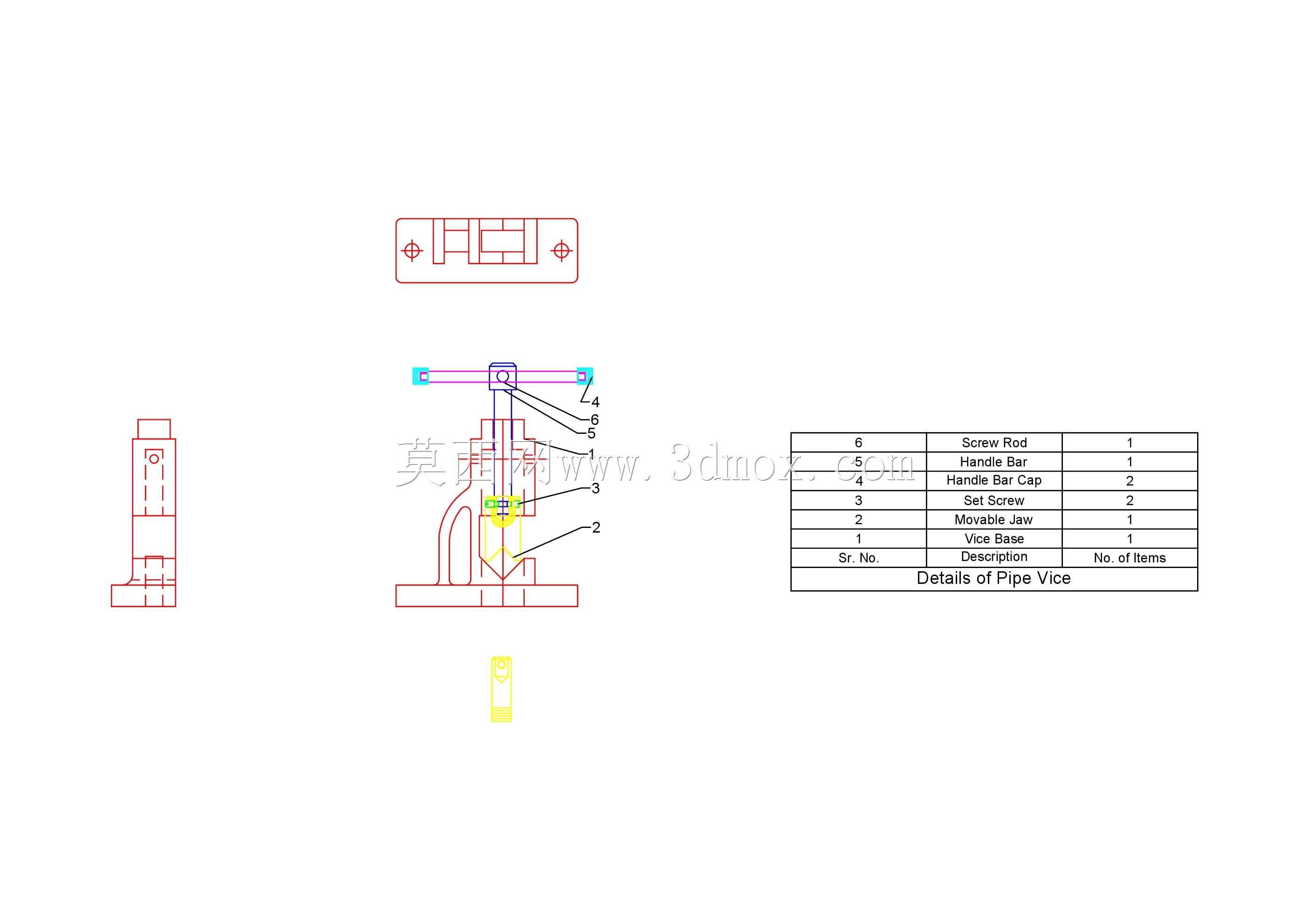

　　从外形尺寸来看，这套管虎钳的开合行程覆盖了日常作业中常见的小管径到中等管径的管道装夹需求，不需要更换钳口就可以适配多种规格的管件，钳身的整体高度符合人体工程学设计，当固定在标准高度的钳工台上时，作业人员站立操作时的手臂高度处于自然放松的状态，长时间进行管件加工作业也不容易产生疲劳。2D图纸部分完整标注了各个零件的加工公差、配合精度、表面处理要求，固定钳身和底座的连接轴采用过盈配合，保证回转结构的稳定性，丝杠和活动钳身的连接部分采用间隙配合，保证传动过程中没有卡滞，所有的外露金属表面都做了防锈处理，适合在潮湿的管道作业现场、户外工地等环境下使用，不会因为短期的潮湿环境出现锈蚀卡死的情况。

　　在实际的管道维修作业中，这类管虎钳往往需要配合管割刀、套丝机、铰刀等工具共同使用，所以设计时特意在钳身的侧面预留了工具临时放置的平面，作业过程中可以把小型工具暂时放在上面，减少反复拿取工具的走动距离。和台虎钳相比，这套管虎钳的V型钳口对圆柱管件的贴合度更好，装夹薄壁管件时可以通过控制丝杠的锁紧力矩，避免夹持力过大导致管件变形，尤其是针对给排水管道、电气穿线管道这类对管口圆度有要求的作业场景，合适的夹持力控制能够有效降低管件的装夹报废率。整个结构没有易损的复杂零件，日常维护只需要定期给丝杠和滑动配合面加注润滑脂即可，不需要特殊的维护保养，即使在无供电的野外作业场景，也可以通过螺栓把虎钳固定在临时支架上完成管件加工作业，适配性极强。
