凸缘式刚性法兰联轴器传动连接结构

　　在各类需要实现两轴刚性对中传动的工业场景中，这类法兰式联轴器是应用范围极广的轴系连接件，常见于输送线驱动单元、中小型减速机输出端、泵组动力衔接、机床进给传动链等对传动扭矩传递稳定性有要求的工位，区别于弹性联轴器，这类刚性法兰结构不存在缓冲间隙，能够实现输入轴与输出轴的同步回转，不会因为弹性元件形变产生传动滞后，适合转速稳定、冲击载荷小、安装对中精度有保障的传动场景。

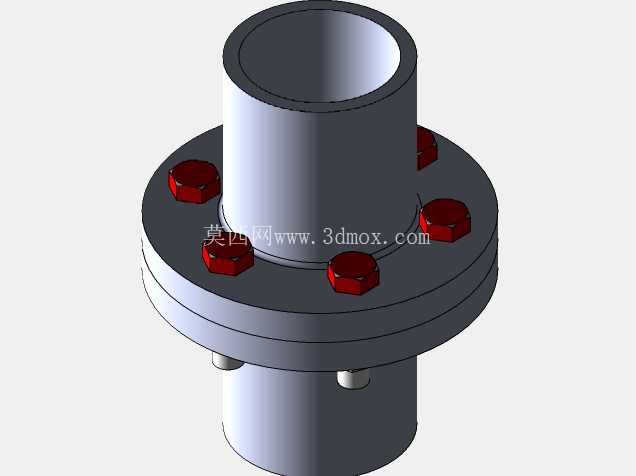

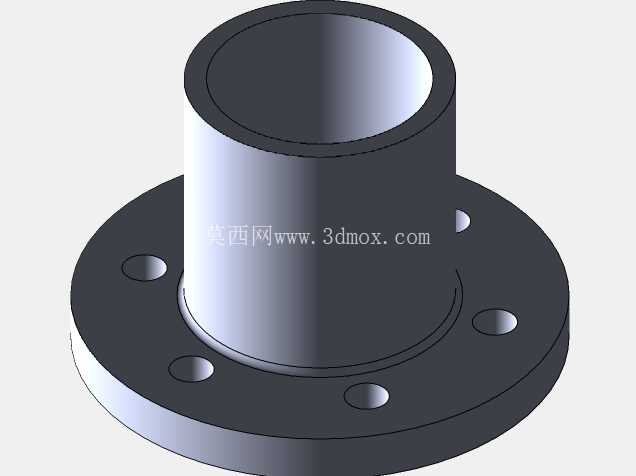

　　从结构设计逻辑来看，这套组件采用两个带止口的对接法兰盘，分别通过轴毂段的紧定螺钉与两侧待连接的轴端实现周向与轴向固定，两个法兰盘的对接面加工有凹凸配合的止口结构，安装时止口嵌合能够自动实现两轴的同轴度找正，不需要反复打表调整径向偏差，大幅降低现场安装的调试难度，法兰盘沿圆周方向均匀布置六组内六角螺栓连接副，螺栓拧紧后依靠法兰结合面的摩擦力以及螺栓的剪切力共同传递工作扭矩，螺栓的排布间距经过计算，能够保证在额定扭矩下每个螺栓承受的剪切载荷均匀分布，避免单个螺栓过载断裂。

　　从安装边界来看，轴毂段的内孔根据适配轴径设计有标准公差配合区间，通常采用H7/k6的过渡配合，装配时可以通过温差法或者压装方式实现轴与毂的紧密贴合，法兰盘的外圆直径根据传递扭矩的量级匹配，不会出现结构冗余导致的安装空间占用过大问题，两个法兰对接完成后的整体轴向尺寸紧凑，不需要额外预留过长的轴端伸出量，适合安装空间局促的紧凑型传动单元设计。实际使用中，这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此安装时需要严格保证两轴的同轴度误差在允许范围内，否则运转过程中会在轴端产生附加弯矩，加剧轴承磨损甚至引发轴的疲劳断裂，设计时在法兰结合面没有加装密封垫片，依靠金属面的精密加工实现贴合，能够保证传动过程中无相对窜动，回转精度保持性好，长期运转不会出现连接松动的问题。

　　在三维建模过程中，需要重点还原止口配合的公差带、螺栓孔的位置度、轴毂内孔的配合尺寸，同时要体现出紧定螺钉的安装位置，方便后续出工程图时直接标注形位公差，模型中法兰盘的倒角、螺栓头的沉台结构都按照实际加工工艺还原，能够直接用于装配干涉检查、安装工位的空间校核，也可以作为通用件导入到整机设备的装配体中，不需要二次修改结构。这类结构的扭矩传递能力和法兰盘直径、螺栓规格、结合面摩擦系数直接相关，设计时通常会根据所需传递的额定扭矩乘以1.5-2倍的安全系数来确定各个结构参数，避免过载工况下出现连接失效，相比其他类型的联轴器，法兰式刚性联轴器结构简单，加工成本低，维护方便，只需要定期检查螺栓的预紧力即可，不需要更换易损元件，在重载、高转速、对传动同步性要求高的工况下有着不可替代的应用优势。
