双方法兰连接90度弯向流体肘管结构

　　在流体输送管路的布设作业中，管路走向受设备接口位置、安装空间限制往往需要做直角转向，常规焊接弯头在需要频繁拆装维护的管路段存在拆装不便、密封面易损伤的问题，这款双方法兰结构的90度肘管，就是针对这类需要反复拆装、对密封可靠性有较高要求的管路场景设计的。从实际应用场景来看，这类肘管覆盖了工业冷却水循环系统、车间压缩空气配送管路、液压站外部油路连接、暖通空调水循环管网，甚至部分车载流体输送系统的管路转角位置，相比螺纹连接的弯头，法兰对接的形式能承受更高的管路压力，也不会因为管路震动出现螺纹松脱渗漏的问题。

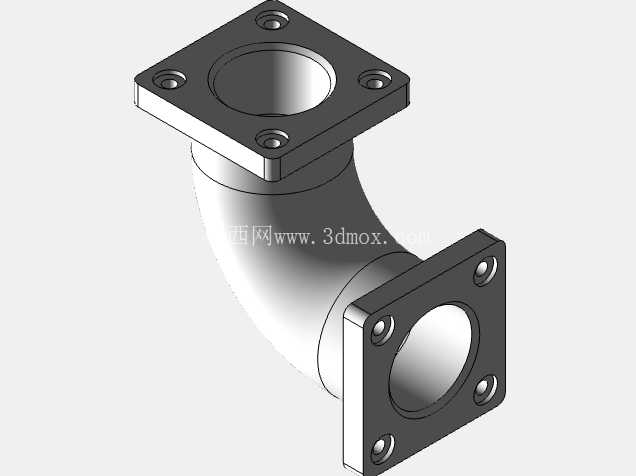

　　从功能特性上看，这款肘管的两端均采用方形法兰结构，每个法兰面加工有四个对称分布的螺栓过孔，安装时可以根据现场管路的对接方向，选择0度、90度、180度、270度四个角度对位安装，适配不同方向的接口对位需求，不用额外加工转接头。法兰的密封面采用平面精加工设计，安装时配合对应压力等级的密封垫片，拧紧螺栓后能实现可靠的静密封，杜绝管路内流体从对接面渗漏的问题。肘管的弯曲段采用等通径圆弧过渡设计，弯曲半径经过流体阻力优化，管路内流体经过转向位置时不会出现明显的流道截面突变，能大幅降低转向位置的局部压力损失，减少流体输送过程中的能耗，同时也能避免直角弯头位置容易出现的介质沉积、流道冲刷磨损过快的问题，适合输送水、液压油、低压气体等多种常见工业流体介质。

　　从设计思路层面拆解，这款肘管在建模阶段就同步考虑了加工工艺性与安装边界：法兰盘的厚度根据常用PN10、PN16压力等级的法兰标准做了匹配，螺栓过孔的孔径比对应规格的螺栓直径大1mm，预留现场安装时的对位调整余量，避免因为加工误差或者安装对位偏差出现螺栓穿装困难的问题。弯曲段的壁厚做了均匀化处理，不会出现弯制过程中常见的外侧壁过薄、内侧壁堆料过厚的问题，不管是采用铸造工艺批量生产，还是采用棒料铣削加工单件定制，都能保证结构强度的一致性，在额定工作压力下不会出现管壁鼓胀、开裂的问题。两端法兰的对接端面做了同轴度与垂直度公差约束，安装后两段对接的管路不会出现额外的安装应力，避免长期受力导致法兰变形或者螺栓疲劳断裂。

　　关于安装边界与尺寸适配，这款肘管的两端法兰安装孔位间距遵循通用方形法兰的安装尺寸规范，能直接和同规格的方形法兰阀件、设备接口、管路法兰直接对接，不需要额外定制过渡连接件。肘管的整体轴向安装尺寸经过紧凑化设计，90度转向的两个方向上的伸出长度控制在合理范围，在狭小的设备舱、管路井道内安装时，不会因为结构尺寸过大和周边其他部件产生干涉。安装时只需要在两个法兰面之间放置适配介质的密封垫片，穿装螺栓后按照对角顺序分次拧紧螺栓，就能完成可靠安装，后期维护拆解时只需要拆卸对应侧的法兰螺栓，就能将肘管从管路中拆下，不需要切割管路或者大范围拆卸周边管线，能大幅降低后期运维的工作量。另外，这款肘管的流道内壁做了平滑过渡处理，没有加工台阶或者残留毛刺，输送含有微小固体颗粒的流体时，也不会出现颗粒卡滞、局部淤积堵塞的问题，长期使用的可靠性更高。
