花卉机用圆形多孔过滤蜂巢结构件

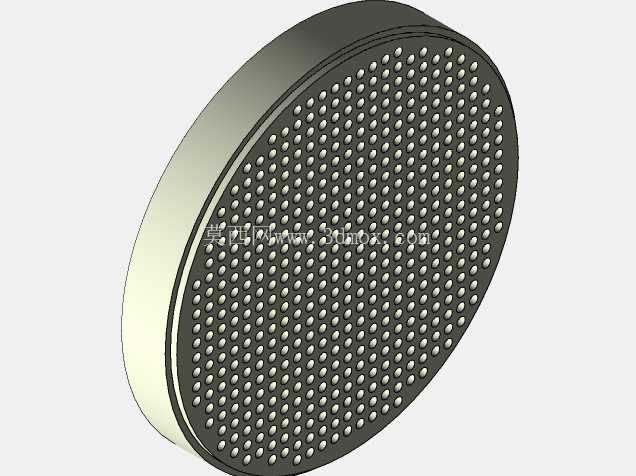

　　做花卉加工设备的结构设计快十二年，经手的过滤类零件少说也有上百种，这次做的这个圆形蜂巢孔过滤件，是给花卉基质处理生产线里的塑料颗粒筛分工位配套的，当初改了三版方案才定下来这个结构。先从安装边界说，这个零件整体是薄型圆盘结构，外圆做了一圈台阶止口，安装时直接嵌入设备筛分腔的定位槽里，不需要额外打安装孔，靠台阶面的配合公差就能实现径向定位，轴向靠腔体上下端的压圈压紧，配合面留了0.1mm的间隙方便拆装更换，毕竟过滤件属于易损耗材，每次换件不能超过两分钟，不然会拖慢整条线的生产节拍。

　　当初设计孔型的时候，一开始想做常规的直圆孔阵列，算下来相同开孔率下，直圆孔的孔间距要做到1.2mm才能满足通流面积要求，但板材厚度是3mm，加工的时候钻头容易断，而且塑料颗粒在过孔的时候容易卡滞——花卉机里处理的是粉碎后的再生塑料颗粒，粒径大多在0.8-1.5mm之间，颗粒形状不规则，带点毛边，直圆孔的孔壁是垂直的，颗粒一旦卡进去就很难被后续的料流冲出来，用不了半天就会堵掉三分之一的孔，通流面积掉得厉害，筛分效率直接打对折。后来翻之前做空气过滤整流器的蜂巢结构资料，把孔型改成了带微小锥度的蜂巢式排布，也就是现在这个密集的类圆形小孔阵列，每个孔的进料端比出料端大0.15mm，颗粒就算卡到孔的中段，后续料流的压力加上设备运行时的微振动，就能把颗粒顺着锥度滑出去，堵孔概率比直圆孔低了七成多。

　　再说孔的排布，蜂巢式的正三角排布比正方形排布的开孔率高15%左右，同样的圆盘面积下，能多布置近两成的过滤孔，通流能力上去了，设备的处理量就能提上来。当时算排布的时候特意把最外圈的孔离外圆台阶的距离留了2.5mm，这个距离是算过板材冲压或者蚀刻加工的边距要求的，边距太小的话加工的时候边缘容易变形，安装的时候止口面贴不严，会出现漏料的问题——要是没过滤的大颗粒从边缝漏过去，混到后续的花卉栽培基质里，会导致基质的孔隙率不均匀，影响花卉育苗的成活率，这个细节当初试生产的时候踩过坑，第一版样件边距只留了1.5mm，加工完边缘翘曲0.3mm，装上去漏料率接近3%，后来把边距加到2.5mm，同时把外圆台阶的厚度从1mm加到1.5mm，翘曲问题直接解决了，漏料率控制在0.1%以内。

　　实际应用场景里，这个过滤件装在花卉机的颗粒分选腔出料端，上游是粉碎后的塑料颗粒和植物纤维碎屑的混合料，经过这个过滤件的时候，粒径小于1mm的合格塑料颗粒会透过去，进入后续的混料工位，和泥炭、珍珠岩按比例混合做成栽培基质，粒径超标的大颗粒和纤维碎屑会被截留在过滤件表面，被腔体里的旋转刮板刮到排渣口排出去，重新回到粉碎工位二次粉碎。当初设计的时候还考虑过过滤件的受力，设备运行的时候料流的正压力加上刮板刮过表面的摩擦力，整个盘面的受力大概在0.2MPa左右，选3mm厚的304不锈钢板材完全能满足强度要求，不会出现盘面变形凹陷的问题，而且不锈钢材质耐潮湿，花卉生产车间里湿度常年在60%以上，用普通碳钢的话用不了三个月就会生锈，锈渣混到基质里会影响花卉根系生长，304材质的话正常使用寿命能到一年以上，只要定期拿下来用高压气吹掉堵在孔里的纤维碎屑就行，维护成本很低。

　　还有个细节，整个圆盘的边缘做了0.2mm的圆角，没有锐边，安装的时候不会刮坏腔体里的密封胶条，之前做过的一个过滤件边缘是直角锐边，装的时候把胶条划了个口子，漏料漏了半天才发现，后来所有类似的圆盘过滤件都要求边缘倒圆角，这个是从实际装配里攒出来的经验。另外孔的排布特意避开了安装压圈的压紧位置，压圈压到的位置是没有孔的实心区域，这样压紧的时候不会把孔压变形，也能保证密封面的平整度，不会出现局部间隙导致漏料。

　　从建模的角度说，这个零件的建模难点在于蜂巢孔的阵列，不能用简单的线性阵列，要先做一个正三角排布的孔组，然后沿圆盘中心做圆周阵列，最外圈的孔要做裁剪，保证所有孔都完整不出现破孔，破孔的话会导致边缘的孔出现尖角，应力集中，用久了容易从破孔的位置开裂。当时建模的时候特意把孔的阵列参数做了参数化关联，要是后续需要调整过滤粒径，只要改一下孔的直径和锥度参数，整个模型就能自动更新，不用重新排布孔，能省不少改图的时间。

　　实际投产之后，这个过滤件的使用效果比预期的好，之前用直圆孔过滤件的时候，每个班要拆下来清理两次堵孔，现在两三天清理一次就行，筛分效率从原来的每小时120公斤提到了每小时180公斤，而且颗粒的合格率稳定在98%以上，没有出现过大颗粒漏料的问题。后来同系列的三款不同处理量的花卉机，都沿用了这个蜂巢孔过滤结构，只是根据设备的处理量调整了圆盘的直径和孔的大小，核心的锥度蜂巢排布、台阶止口安装、边距预留这些设计细节都保留了下来，毕竟经过实际生产验证的结构，比凭空想出来的新结构靠谱得多。
