汽车发动机活塞连杆组件结构设计

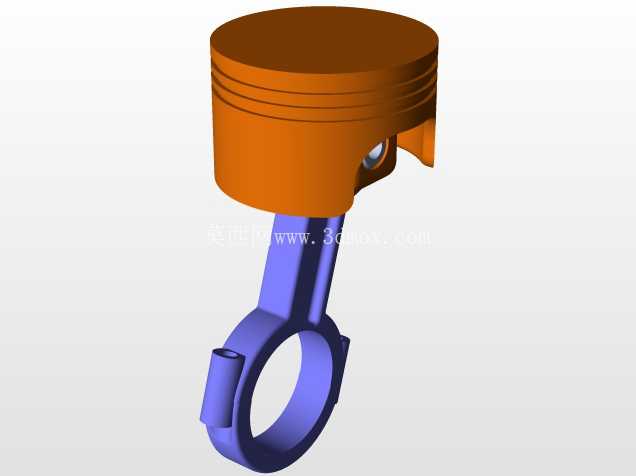

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复直线运动向旋转运动转换的功能，广泛适配小排量自然吸气乘用车汽油机，也可作为通用小型汽油机、非道路移动机械动力单元的核心结构参考。从实际装车场景来看，活塞头部直接暴露在燃烧室高温高压燃气环境中，工作时顶面承受瞬时最高可达数兆帕的燃气爆发压力，同时以每秒十余米的平均速度在气缸套内做高速往复运动，还要承受往复惯性力、侧推力的交变载荷，因此结构设计上做了多维度的针对性优化。

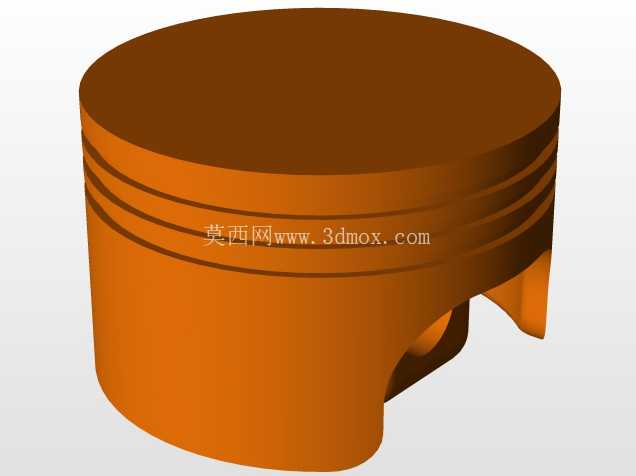

　　活塞头部设置了三道环槽，上方两道为气环安装位，用于密封燃烧室高压燃气，避免燃气下窜至曲轴箱，最下方一道为油环安装位，用于刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度、径向深度都经过匹配计算，保证活塞环装入后侧隙、背隙处于合理区间，既不会因间隙过大导致密封失效、泵油过量，也不会因间隙过小导致热膨胀后卡滞。活塞顶部采用平顶结构设计，加工工艺性好，受热面积相对更小，能够降低工作时的热负荷，顶面边缘做了小尺寸倒角，避免装配时与气缸盖气门发生运动干涉。

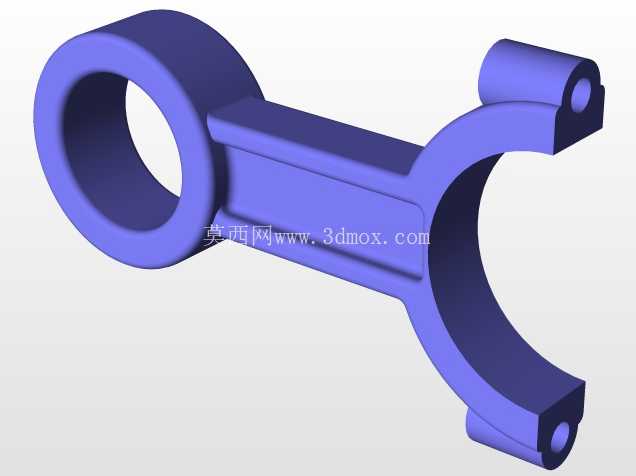

　　活塞销座位于活塞裙部上方，采用半浮式安装匹配设计，销孔内部加工有高精度的配合面，用于安装活塞销实现活塞与连杆小头的连接，销座部位做了局部加厚处理，分散燃气压力传递带来的集中应力，避免高负荷下出现销座开裂问题。活塞裙部设计为变椭圆桶型型面，工作状态下受热膨胀后能够与气缸套保持均匀的贴合间隙，既可以引导活塞在气缸内做稳定的往复运动，承受做功行程的侧推力，又能减少冷态下的敲缸异响，降低运动过程中的摩擦损耗。连杆部分采用工字型截面结构，在保证整体结构强度、刚度满足交变载荷要求的前提下，尽可能降低自身重量，减小往复运动惯性力，提升发动机高转速工况下的运行稳定性。连杆小头加工有贯通的活塞销安装孔，孔内可压装铜质衬套，降低活塞销与连杆小头的摩擦磨损，衬套上设计有润滑油道孔，能够引入曲轴箱飞溅的润滑油对摩擦副进行持续润滑。连杆大头为分体式结构，通过连杆螺栓与连杆盖紧固连接，内孔用于安装曲轴连杆轴瓦，与曲轴的连杆轴颈形成转动配合，大头孔的加工精度、连杆螺栓的预紧力矩都有严格的设计要求，保证连接可靠性的同时，为轴瓦提供合适的配合过盈量，避免轴瓦转动、烧蚀问题。

　　整套组件的安装边界需要严格匹配发动机气缸直径、活塞行程、曲轴连杆轴颈直径、活塞销直径等核心参数，活塞在上止点时顶面与气缸盖燃烧室的距离要控制在合理压缩比要求范围内，连杆运动过程中不能与气缸体下部、曲轴平衡块发生运动干涉，活塞环的开口间隙、侧隙要匹配发动机的额定工作温度，避免热态下胀死。在实际结构设计过程中，需要反复校核不同曲轴转角下活塞的运动位置、连杆的摆角范围，计算往复惯性力、旋转惯性力的大小，对活塞、连杆的薄弱部位进行结构强度校核，保证组件在额定转速、额定负荷下能够长期可靠运行，同时还要兼顾加工工艺性、装配便利性，减少不必要的复杂结构，降低生产制造成本。
