直列四缸往复式内燃热机结构展示

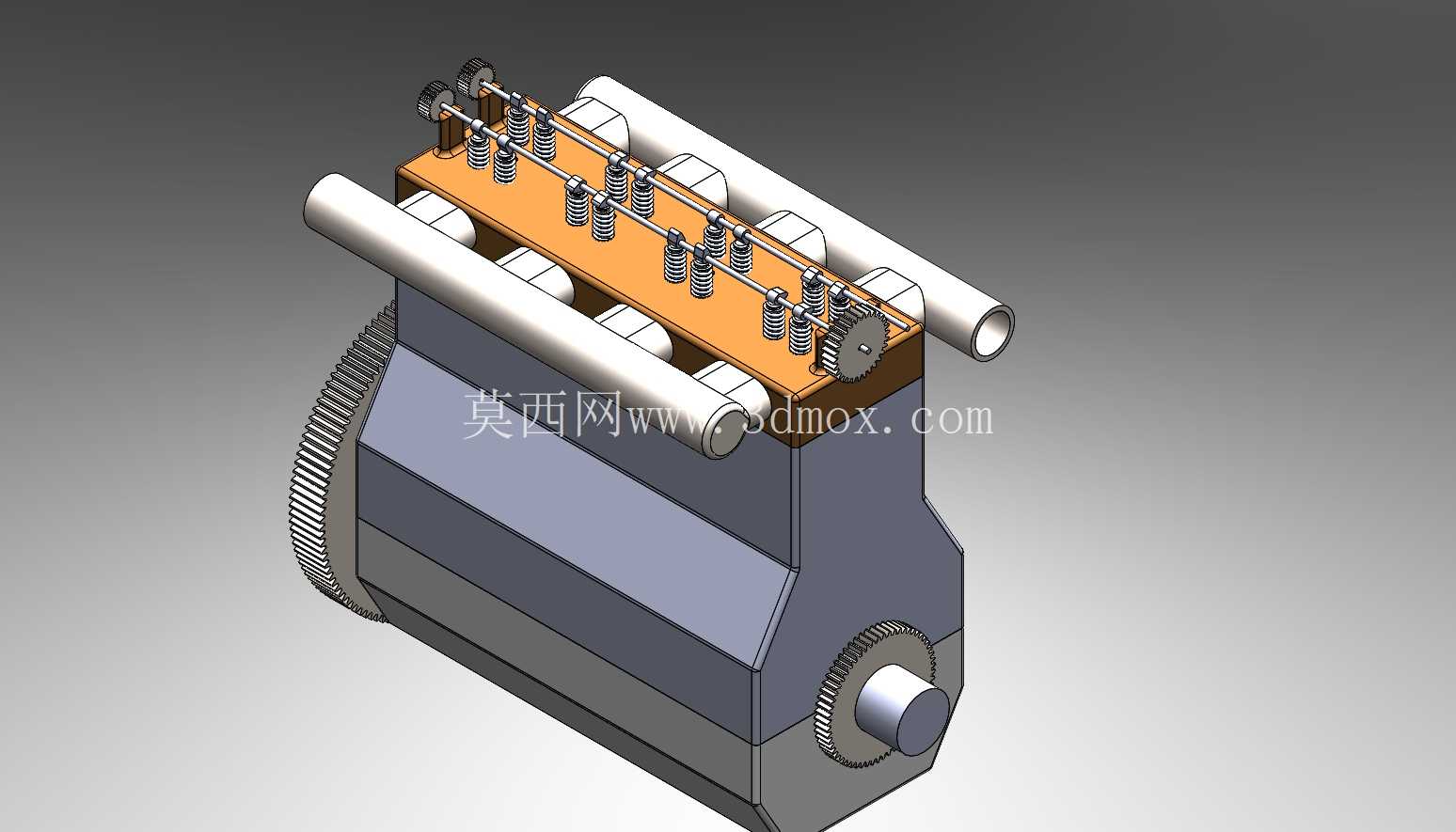

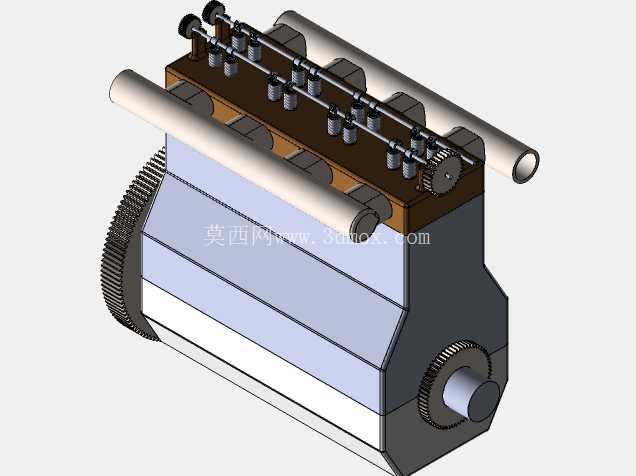

　　这款直列四缸热机的三维结构，完整还原了往复式内燃机的核心传动与配气逻辑，在乘用车动力配套、小型工程机械动力单元、固定式发电机组动力源等场景中，这类结构是目前应用覆盖最广的热机构型之一。从实际用途来看，该结构通过燃油在气缸内的爆燃做功，将化学能转化为曲轴旋转的机械能，为下游负载提供持续稳定的动力输出，四缸直列的布局相比三缸及以下构型，做功间隔角更小，动力输出平顺性有明显优势，同时相比六缸及以上构型体积控制更优，能适配更多紧凑安装空间的设备需求。

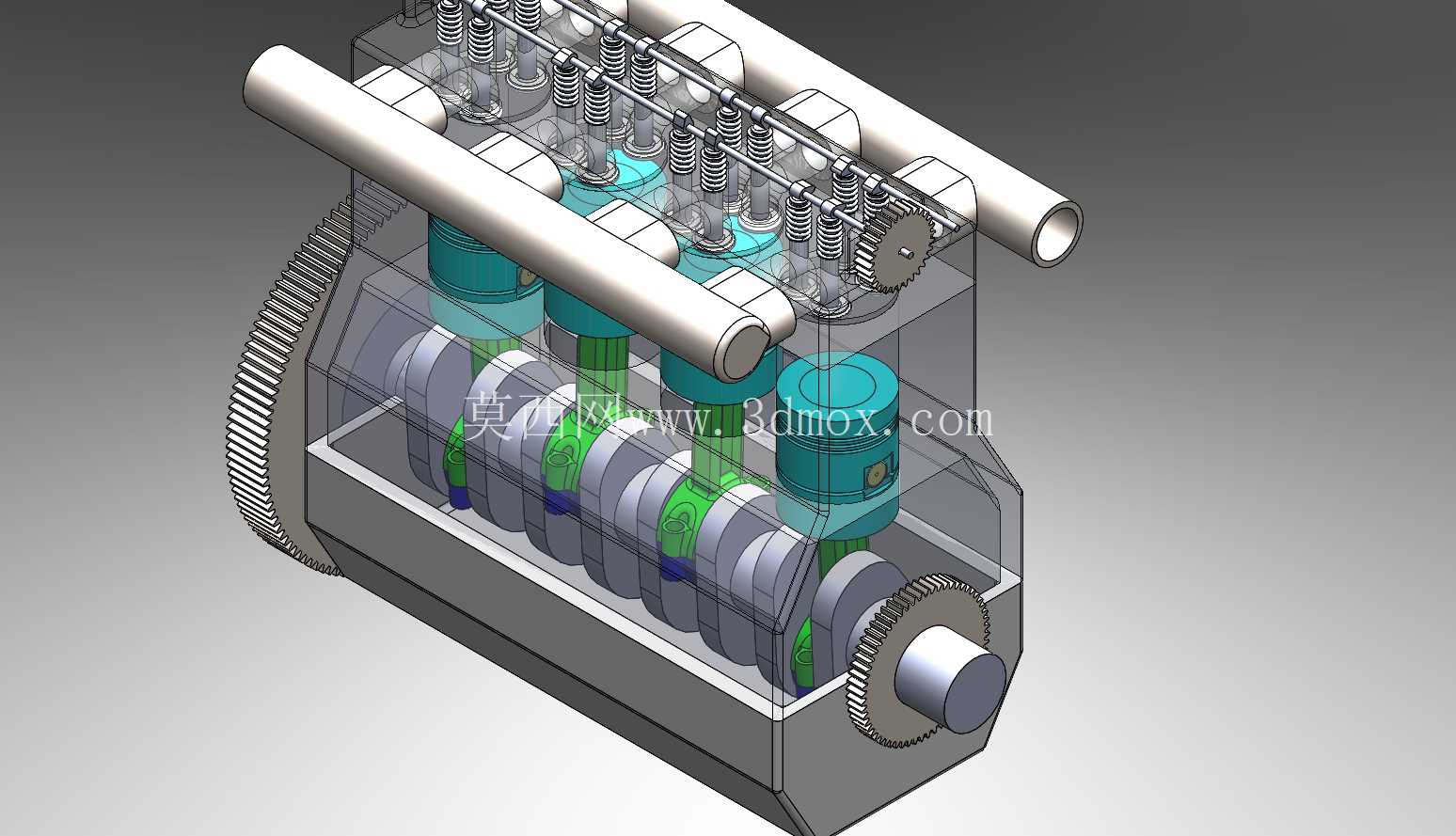

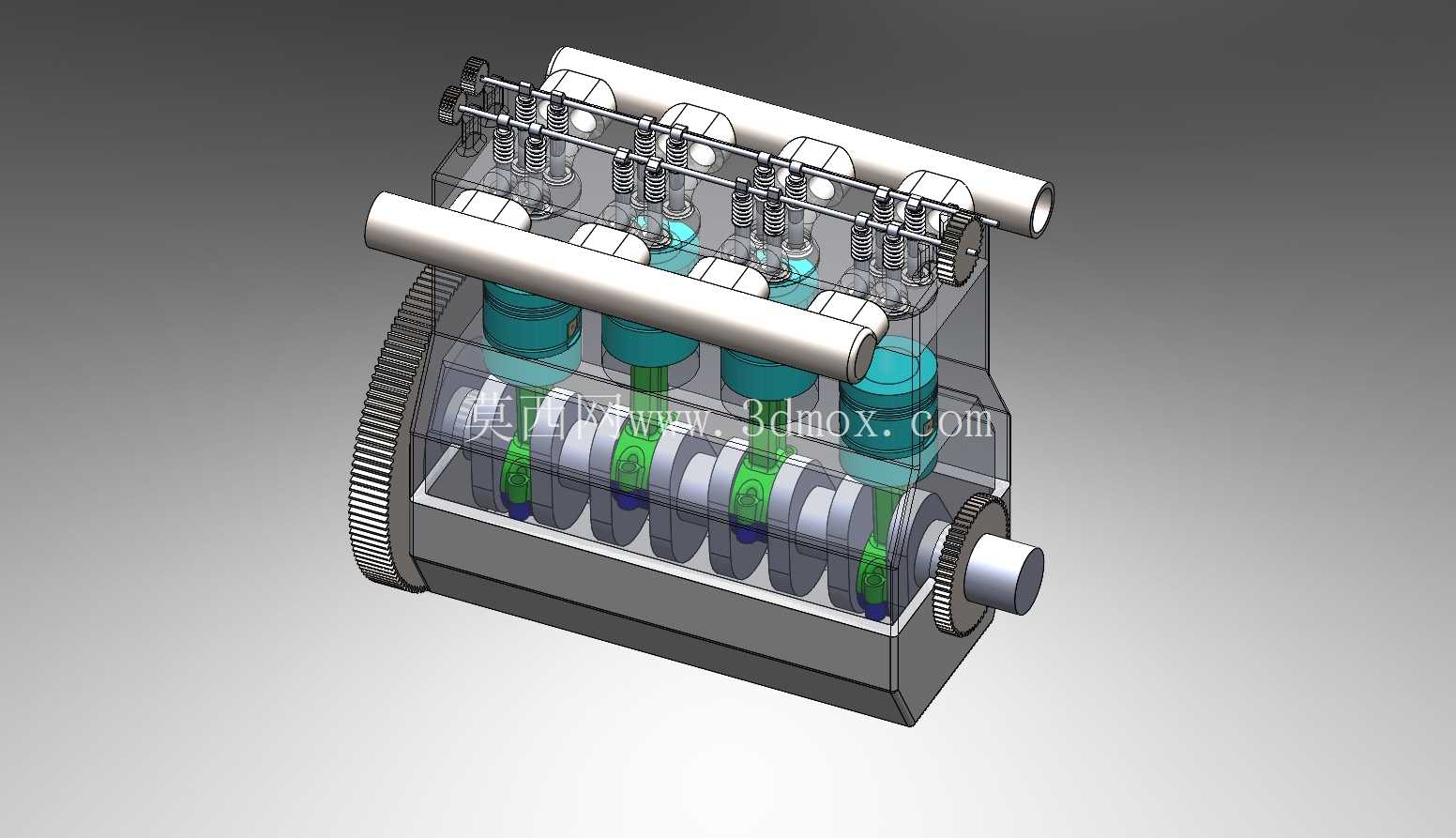

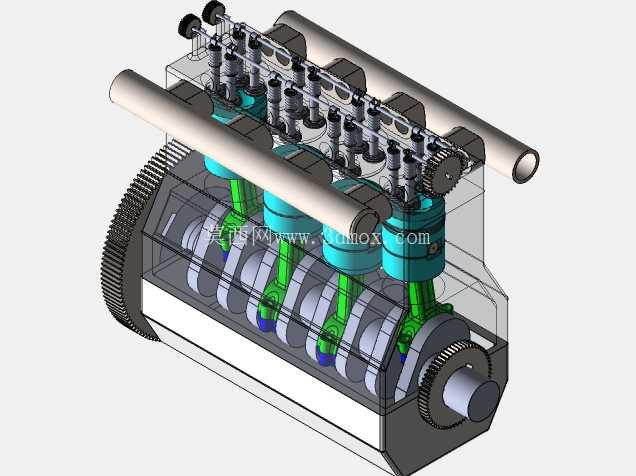

　　从功能特性层面拆解，模型完整呈现了活塞连杆组、曲轴飞轮组、顶置配气机构、气缸体气缸盖组件的装配关系：四个活塞沿气缸中心线做往复直线运动，通过连杆将推力传递给曲轴的曲柄销，将直线运动转化为曲轴的旋转输出；顶置的凸轮轴通过挺柱、气门弹簧控制进排气门的开闭时序，匹配活塞的做功、排气、进气、压缩四冲程循环，保证各气缸进排气效率与做功节奏匹配；曲轴端部集成的传动齿轮，既可以作为动力输出端连接负载，也能通过齿轮传动驱动凸轮轴、附属机油泵、水泵等附件，保证整机辅助系统同步运转。模型采用半透明的缸盖、缸体展示方式，能清晰看到内部冷却液通道、气门弹簧预紧结构、活塞环的安装位置，以及曲轴主轴瓦、连杆轴瓦的配合间隙设计，这些细节直接决定了整机运行的可靠性与摩擦损耗水平。

　　设计思路上，该构型采用直列一字排开的气缸布局，缸体铸造工艺性更好，曲轴的四个曲柄销按180度间隔对称布置，能平衡一阶、二阶往复惯性力，减少整机运行时的振动传递；进排气歧管布置在缸体两侧，避免进排气气流干涉，同时预留了火花塞、喷油器的安装位置，可适配点燃式或压燃式的燃油供给系统改装；凸轮轴采用顶置单凸轮轴设计，相比双凸轮轴结构减少了传动链长度，降低了配气机构的运动惯量，适合中低转速区间的大扭矩输出场景。

　　从安装边界与外形尺寸来看，这类直列四缸热机的整机长度通常控制在400-600mm区间，宽度在300-400mm，高度根据配气机构形式不同在500-700mm区间，安装时需要预留曲轴输出端的连接空间，以及进排气侧、冷却系统管路的布置空间，整机重心沿曲轴轴线方向分布均匀，安装支架通常布置在缸体两侧的加强筋位置，能承受运行时的往复振动载荷；曲轴输出端通常采用法兰或花键连接，匹配不同的负载端接口，飞轮端的齿圈预留了启动电机的啮合位置，保证启动时的动力输入顺畅。在结构设计验证阶段，这类三维模型可以直接用于运动仿真，验证活塞运动上止点与气门开启的时序是否存在干涉，曲轴旋转时的动平衡是否达标，连杆摆动角度是否在许用范围内，减少物理样机的试制迭代次数，缩短动力总成的开发周期。
