钟皮瓣式叶喷嘴喷管结构三维设计

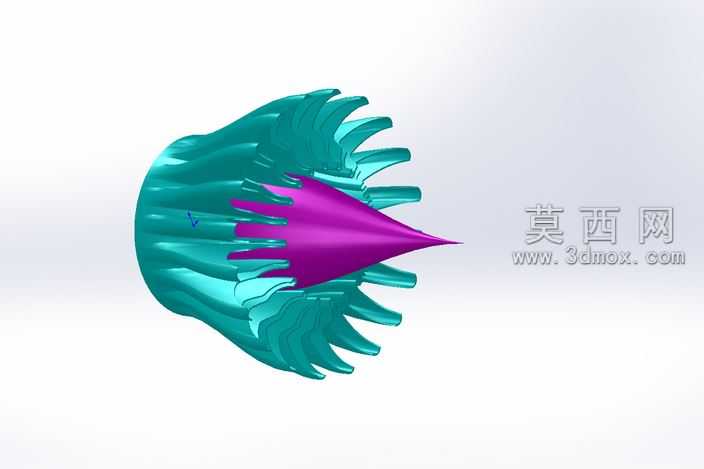

本模型为钟皮瓣结构叶喷嘴喷管组件，整体采用三维参数化建模方式完成，建模过程中优先保证流道曲面的连续性与结构精度，针对叶瓣型的外流道与中心锥结构分别进行曲面构建，通过曲面放样、边界混合、阵列特征等操作完成周向均匀排布的瓣状叶片结构，确保每一片叶瓣的曲面曲率、扭转角度、轴向位置完全一致，避免出现结构错位影响喷流效果的问题。模型整体分为外层叶瓣壳体与中心整流锥两个核心部分，外层壳体采用青绿色半通透质感材质渲染，能够清晰展示内部中心锥的形态与装配位置，中心锥采用亮紫色高光泽材质，与外层壳体形成明确的视觉区分，方便观察两者之间的流道间隙结构。结构设计上，外层叶瓣沿周向均匀分布12片带扭转弧度的瓣状结构，瓣体从入口端的整圆截面逐步向外舒展延伸，出口端形成带锯齿状缺口的环形出流边界，中心锥采用流线型纺锤体设计，锥尖精准指向喷管出口中心位置，与外层叶瓣的内壁形成均匀收敛的环形流道，能够对进入喷管的流体进行整流加速，同时通过叶瓣的特殊结构实现喷流的掺混与流态控制。建模过程中对所有曲面进行了连续性检查，消除了曲面尖角、破面、重叠等几何问题，所有装配位置保留了合理的间隙公差，既保证结构的可视化效果，也能够为后续的流体仿真分析、结构力学分析提供可用的几何基础。渲染阶段采用柔和的环境光搭配定向补光，突出曲面的光影过渡效果，清晰展现叶瓣结构的扭转弧度与曲面流畅度，让观看者能够直观理解该喷嘴的结构组成与喷流控制的实现逻辑，该结构可应用于需要精准调控喷流形态、实现流体掺混控制的流体管路系统中，其特殊的叶瓣结构能够有效改变喷流的出口流场分布，达到特定的喷流控制效果。
