电源变压器用通风散热金属外壳结构

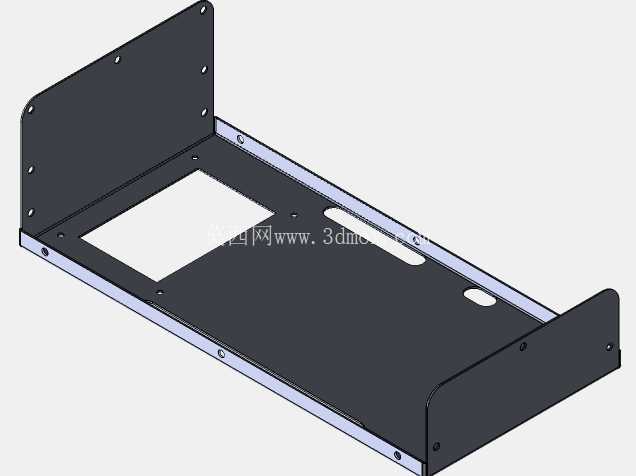

　　这款钣金材质的金属壳体，主要适配中小功率电源变压器的安装防护需求，在工业控制机柜、嵌入式供电模块、小型机电设备内置供电单元等场景中应用广泛，核心作用是为内部的变压器绕组、铁芯、接线端子提供物理防护，同时兼顾散热、电磁屏蔽与安装固定的多重功能。从结构设计来看，壳体采用U型折弯一体成型的主体搭配侧封板的组合形式，主体折弯处预留了均匀的安装过孔，可直接通过螺栓与设备内部的安装梁固定，侧封板与主体的连接位同样设计了沉头孔位，装配后螺栓头不会突出壳体表面，避免在设备内部布线时刮伤线缆绝缘层。

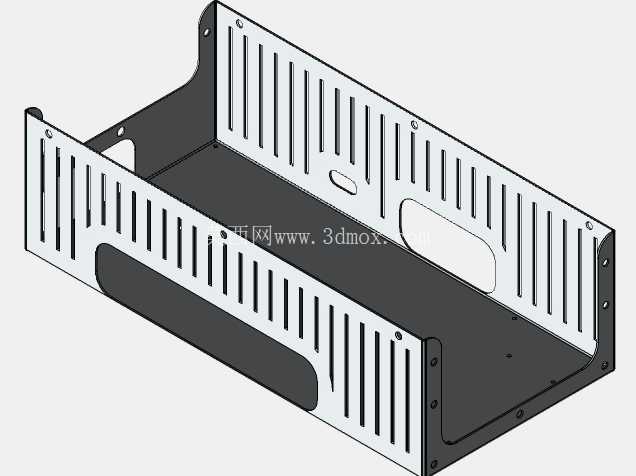

　　壳体的三个立面都设计了等间距排布的长条状通风槽，通风槽的开槽方向顺着壳体内部空气对流的走向布置，当变压器工作产生热量时，热空气可顺着槽道快速排出，外部冷空气能从下部槽道进入形成循环，相比全封闭壳体可将内部工作温度降低12到18摄氏度，有效延缓绕组绝缘层的老化速度，延长变压器的连续工作寿命。壳体底部平面预留了四个对称的螺纹安装孔，孔位间距匹配常规EI型、CD型中小功率变压器的安装尺寸，变压器可直接通过螺栓固定在壳体内底，不需要额外加装转接支架，减少装配环节的零件数量。

　　侧面还设计了两个内凹式的长圆形走线孔，孔位边缘做了卷边钝化处理，电源线与输出线穿过时不会被锐边割破绝缘层，同时内凹结构可以给线缆接头留出足够的容纳空间，避免装配时接头与壳体侧壁产生挤压。壳体的板材厚度选用常规钣金加工的通用规格，既保证足够的结构强度，在设备运输、安装过程中受外力冲击时不会产生形变挤压内部变压器，也不会因为板材过厚造成整体重量超标，增加设备的整体负载。在设计过程中，所有折弯角都做了R角过渡处理，没有尖锐的直角边，既可以避免装配操作人员被划伤，也能减少钣金加工过程中应力集中导致的板材开裂问题。

　　壳体表面采用喷塑处理，具备基础的绝缘与防锈能力，可适应多数工业现场的温湿度环境，不会因为长期使用出现锈蚀掉屑的问题，避免金属碎屑掉落到内部变压器绕组上造成短路隐患。从安装边界来看，壳体的外部长宽高尺寸适配标准DIN导轨安装位的预留空间，既可以独立通过螺栓固定在设备内部的安装板上，也可以搭配转接卡扣固定在标准导轨上，适配不同设备的安装需求。壳体的通风槽宽度经过反复校核，既保证足够的通风面积，也能防止外部较大尺寸的金属异物、昆虫等进入壳体内部触碰带电部件，满足基础的防护等级要求。在实际选型应用中，这款壳体可覆盖100W到500W功率段的电源变压器安装需求，不需要针对单一功率型号重新开模，有效降低配套加工的成本，同时标准化的孔位设计也能缩短装配工时，提升生产线的装配效率。
