内燃机核心传动活塞连杆组件结构设计

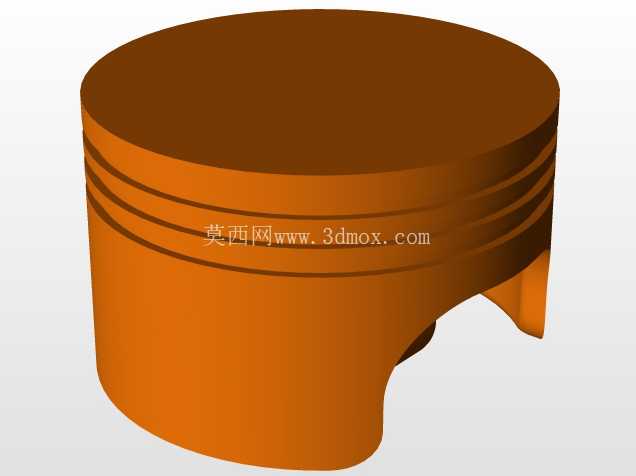

　　这套活塞连杆组件是往复式内燃机动力转换单元的核心执行部件，日常在小排量通用汽油机、小型单缸柴油机、教学演示用内燃机台架上都能见到同结构的应用，它承担着把燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，整个工作循环里要反复承受高温燃气冲刷、交变冲击载荷、高速往复惯性力的多重作用，设计时的每一处结构细节都直接关联整机的动力输出效率、运行可靠性与服役寿命。从结构功能拆分来看，顶部活塞头部分采用平顶式设计，这种构型的优势在于顶面受热面积均匀，加工工艺性好，能在压缩行程终了时配合气缸盖形成规则的燃烧室挤气区域，让油气混合更充分，减少爆震倾向；头部环带区域预留了三道环槽，从上到下分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免压缩压力下窜，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室形成积碳，环槽的轴向尺寸公差需要严格控制，既要保证活塞环能随温度变化自由胀缩，又不能留有过大间隙造成环组泵油效应。

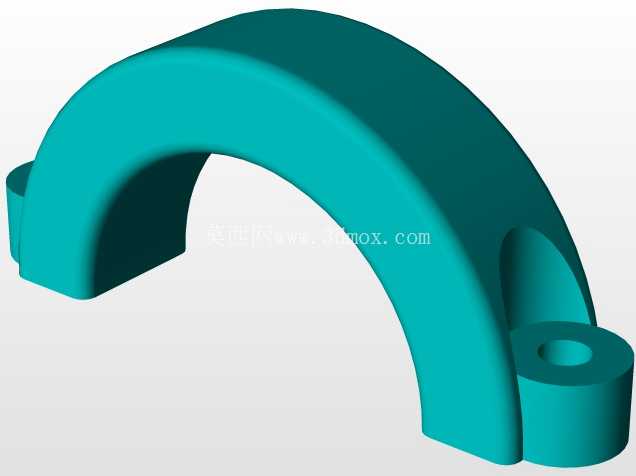

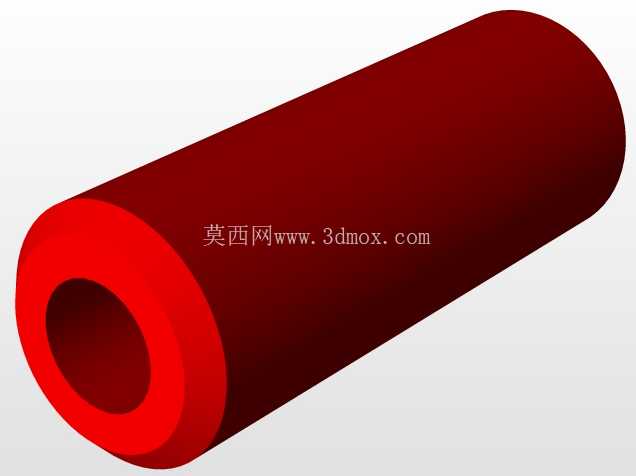

　　活塞销座区域采用了加厚过渡设计，因为活塞销是传递爆发压力的核心受力点，工作中活塞销会在销座与连杆小头之间做小幅摆动，销座内侧的过渡圆角做了圆弧优化，能有效分散应力集中，避免高频交变载荷下出现销座开裂的失效问题。下方的连杆部分采用工字形截面构型，这种截面在同等重量下能获得更高的抗弯、抗扭刚度，非常适配高速往复运动的工况，能减少连杆自身运动带来的惯性载荷；连杆小头端压配有耐磨衬套，和活塞销形成转动配合，衬套内孔的油槽设计能留存少量润滑油，保证摆动过程中的润滑效果，降低摩擦磨损；连杆大头端做了分体式剖分结构，剖分面采用斜切设计，方便装配时穿过气缸套安装到曲轴曲柄销上，大头端的轴瓦安装位有精准的定位止口，能保证轴瓦安装后不发生转动、轴向窜动，轴瓦表面的油楔结构能在曲轴旋转时形成稳定压力油膜，减少摩擦副的磨损。

　　从安装边界尺寸来看，活塞的外径尺寸需要和对应气缸内径保持严格的配缸间隙，间隙过大会造成气缸密封不良、压缩压力不足，间隙过小则会在热机状态下出现活塞胀缸拉缸的故障；活塞销孔的同轴度、连杆大小头孔的平行度都有严格的形位公差要求，一旦形位公差超差，会造成活塞在气缸内偏磨，运行过程中出现敲缸异响，甚至引发拉缸、连杆弯曲等严重故障；连杆的中心距尺寸直接决定发动机的压缩比，设计时需要严格控制中心距公差，避免压缩比偏离设计值造成整机动力性、经济性下降。在实际工程应用中，这类活塞连杆组件的设计需要做充分的运动仿真校核，要模拟全转速区间内活塞的运动轨迹，核对活塞在上止点、下止点位置时和气缸盖、曲轴平衡块的运动间隙，避免运行过程中出现运动干涉；同时还要做有限元强度校核，在最大爆发压力工况下核对活塞顶部、销座、连杆杆身、大头端的应力分布，确保各部位的安全系数满足设计要求，还要结合活塞、连杆的材质特性做热变形分析，预留合理的热膨胀间隙，保证热机状态下各配合副的间隙处于合理区间。

　　很多刚接触内燃机结构设计的工程师容易忽略活塞裙部的型线设计，实际上裙部是活塞在气缸内的导向部位，工作中活塞受侧压力作用会贴靠气缸壁，裙部的型线会设计成中凸变椭圆的形式，冷态下裙部和气缸壁的接触压力分布均匀，热态下裙部受热膨胀后能保持和气缸壁的合理贴合间隙，既不会出现敲缸，也不会出现拉缸问题。这套组件的装配工艺也有明确要求，活塞环的开口位置需要相互错开120度，不能对齐活塞销座方向和活塞侧推力方向，避免出现漏气、窜油问题；连杆螺栓的拧紧力矩需要严格按照工艺要求执行，采用转角法拧紧保证螺栓预紧力一致，避免运行过程中出现连杆螺栓松动断裂的恶性故障。
