灰度LED瓷砖控制器电路板结构设计

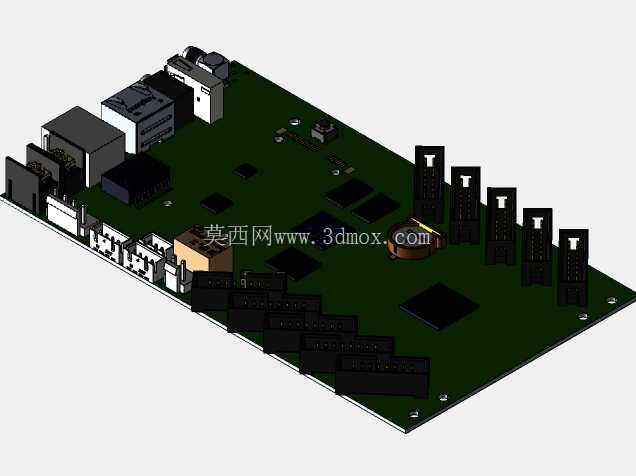

　　这款灰度LED瓷砖控制器的电路板结构，是针对LED装饰显示场景开发的硬件承载结构，核心服务于商用空间、公共场馆内的LED瓷砖显示阵列的信号管控需求，这类显示载体常铺设于商场动线、展会展台、文旅互动地面区域，需要稳定输出灰度控制信号来实现画面的层级变化、动态效果切换，对硬件的安装适配性、信号稳定性都有明确的工程要求。从结构设计逻辑来看，整块PCB采用矩形板型布局，所有接口、元器件的排布都优先考虑安装后的接线便利性与散热效率，板边预留的固定孔位完全匹配常规LED设备箱体内的安装螺柱间距，不需要额外做转接板就能直接固定在控制仓内，安装边界的尺寸控制刚好适配标准弱电控制仓的内部进深，不会出现板件过长顶到仓壁、或是接口位置与仓体出线孔错位的问题。

　　板上的接口模块全部采用侧插式布局，所有接线端口统一朝向板件的同一侧边缘，现场施工时不需要绕线就能完成电源、信号输出线的插接，后期维护更换时也能直接插拔线缆，不用拆解周边其他固定组件。核心处理芯片布置在板件的中心区域，周边预留了足够的散热间隙，没有高大元器件遮挡芯片上方的空气流通路径，长时间满负荷运行时产生的热量可以顺着板件表面自然散出，不需要额外加装散热风扇就能满足连续工作的温度要求。板上的多组输出端子采用等间距排列，每一组端子对应一路LED显示单元的信号输出，端子的高度统一控制在同一水平面上，上方的保护盖可以完全覆盖所有接线点位，避免现场施工时的金属碎屑、灰尘落入接线端造成短路风险。电源输入模块设置在板件的角落位置，和信号输出端子之间做了物理区域分隔，强电走线和弱电信号走线在PCB层间分开布设，最大程度降低电源杂波对灰度信号的干扰，保证输出到LED瓷砖的信号稳定，不会出现画面闪烁、灰度层级错乱的问题。板上的接插件全部选用带锁扣的型号，插接线缆后锁扣会自动卡紧接头，即使设备在运输过程中出现震动、或是现场长期使用有轻微拉扯，线缆也不会从端口松脱，避免出现信号中断的故障。

　　从建模细节来看，所有元器件的外形尺寸都按照实际物料的实测尺寸还原，包括板上的电容、电阻、接插件、固定座的高度、占位面积都和实物一致，结构工程师在做设备箱体的内部布局校核时，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸来调整仓内的固定位、走线空间。板件边缘做了圆角处理，安装时不会划伤施工人员的手部，也不会刮破线缆的绝缘层，固定孔位周边做了露铜处理，安装时通过金属螺柱就能实现板件的接地，提升硬件的抗干扰能力。

　　针对LED瓷砖控制的实际使用场景，板上还预留了调试接口的位置，调试接口同样布置在板边区域，现场调试参数时不需要拆开整个设备箱体，只要打开仓体的调试盖板就能插接调试线，完成参数配置后直接盖上盖板即可，大幅降低现场调试的操作复杂度。整个板件的元器件排布遵循高低错落的布局原则，较高的接插件、接口模块全部布置在板边，较矮的贴片元器件布置在板件中间区域，不会出现高元件遮挡矮元件的情况，生产时的贴片工序可以一次性完成所有元器件的贴装，减少生产过程中的工序周转，提升组装效率。
