四轮车辆带安装法兰轮毂结构设计

　　在四轮乘用车辆、低速工程作业车辆的行走系统设计中，轮毂是连接车轮轮辋与驱动/从动车轴的核心承载部件，其结构合理性直接决定行走系统的可靠性与行驶安全性。不同于单轨两轮车辆的轮毂结构，四轮车辆行驶过程中需要应对更复杂的载荷工况，除了传递垂直方向的车身载荷外，还要承受转向、加减速、路面颠簸带来的横向载荷、扭转力矩以及冲击弯矩，这就要求轮毂在结构设计阶段就充分考虑不同工况下的应力分布，避免出现应力集中导致的疲劳断裂问题。

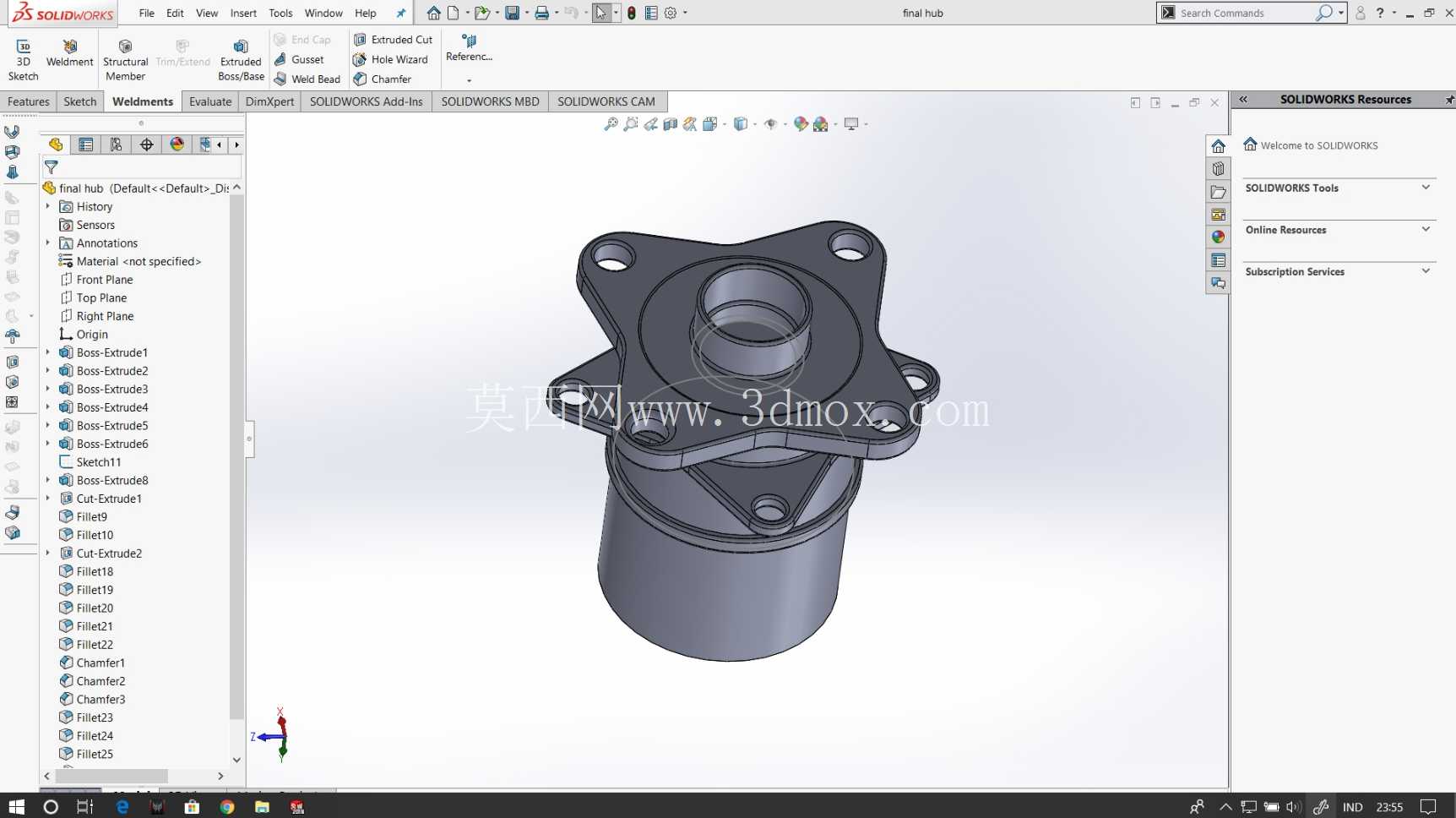

　　从结构设计逻辑来看，该轮毂采用一体化集成式结构设计，上部为带四个安装孔的菱形法兰安装面，法兰面与下部的圆柱承载筒体通过过渡圆弧平滑连接，避免直角连接带来的应力集中问题。上部法兰的四个安装孔采用对称分布设计，孔位的中心距尺寸严格匹配车轴端的安装定位基准，安装时可通过螺栓将轮毂与车轴端的连接法兰刚性锁紧，保证扭矩传递过程中不会出现相对滑移。法兰面中心设置有凸起的轴套结构，该结构与车轴端的定位轴颈采用间隙配合，装配时可起到快速定位的作用，降低装配过程中的对中难度，同时轴套的内壁可承受部分径向载荷，分散螺栓连接部位的受力。

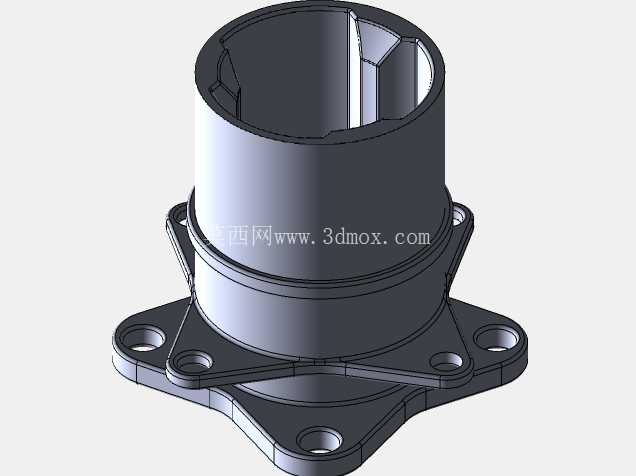

　　下部的圆柱筒体结构为轮毂的主体承载段，筒体的外径尺寸匹配常规轮辋的中心安装孔径，筒体的壁厚经过载荷校核，在满足轻量化要求的前提下，保证垂直载荷传递过程中筒体不会出现径向变形。筒体与上部法兰的连接部位设置有三角形加强筋结构，加强筋沿法兰安装孔的对应方向分布，可有效提升法兰与筒体连接部位的抗弯强度，当车辆经过颠簸路面产生较大弯矩时，加强筋可分散连接部位的应力，避免长期交变载荷作用下出现连接部位开裂的问题。

　　在实际应用场景中，该类轮毂可适配于低速电动四轮车、场地作业巡检车、小型非道路工程车辆的行走系统，安装时需保证法兰安装面与车轴端面的贴合度，安装孔位的同轴度公差控制在0.1mm以内，避免装配后出现车轮偏摆的问题。设计过程中针对轮毂的载荷传递路径做了优化，垂直载荷从轮辋传递到筒体结构后，通过筒体与法兰的连接部位均匀分散到四个安装螺栓上，再传递到车轴结构，整个载荷传递路径没有突变的截面，可有效降低应力集中系数。横向载荷作用下，法兰面的凸起轴套与车轴定位轴颈的配合面可承担大部分横向力，减少螺栓承受的剪切载荷，提升螺栓连接的可靠性。

　　从安装边界来看，该轮毂的上部法兰最大外轮廓尺寸需小于轮辋的中心避让腔尺寸，保证装配后法兰不会与轮辋产生干涉；下部筒体的轴向长度需匹配轮辋的安装宽度，保证轮辋安装后不会出现轴向窜动；中心轴套的内孔尺寸根据匹配车轴的轴颈尺寸确定，配合公差选用H7/h6的间隙配合，既保证装配便利性，又不会出现过大的配合间隙导致行驶抖动。结构设计时还考虑了制动部件的安装空间，筒体下部预留有制动鼓或制动盘的安装定位面，可适配常规的鼓式或盘式制动结构，无需额外做结构修改即可完成制动系统的匹配。

　　针对四轮车辆常见的转弯工况，轮毂的法兰连接部位可承受转弯时产生的侧向弯矩，加强筋的分布方向与侧向力的作用方向一致，可最大化提升抗弯截面系数，避免转弯时轮毂出现变形。在加速与制动工况下，轮毂需要传递驱动扭矩或制动力矩，四个对称分布的安装螺栓可均匀承担扭矩载荷，避免单个螺栓受力过大出现断裂。整个结构没有多余的冗余设计，所有结构特征都服务于载荷传递与安装定位的功能，在保证结构强度的前提下尽可能减少材料用量，实现轻量化与结构强度的平衡。
