内燃机四缸活塞曲柄连杆传动组件

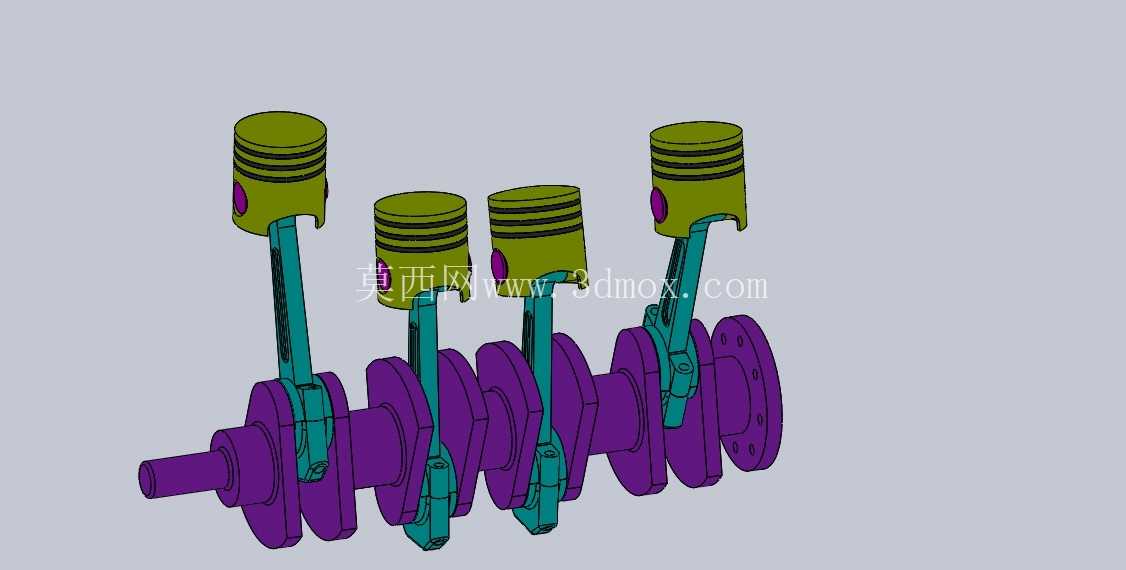

　　这套组件是直列四缸内燃机核心动力转换单元，直接决定内燃机的动力输出平顺性与机械效率，广泛适配小排量乘用车汽油机、小型通用动力汽油机、农用机械动力单元等场景，负责将燃烧室燃气爆炸产生的活塞往复直线运动，转换为曲轴的旋转扭矩输出，是内燃机完成做功循环的核心运动副集合。整套组件包含活塞、连杆、曲轴、活塞销、活塞环、连杆轴瓦、曲柄销轴承等全部运动关联零件，所有配合面均按照内燃机量产设计公差要求建模，可直接用于运动仿真、结构受力分析、教学演示等场景。

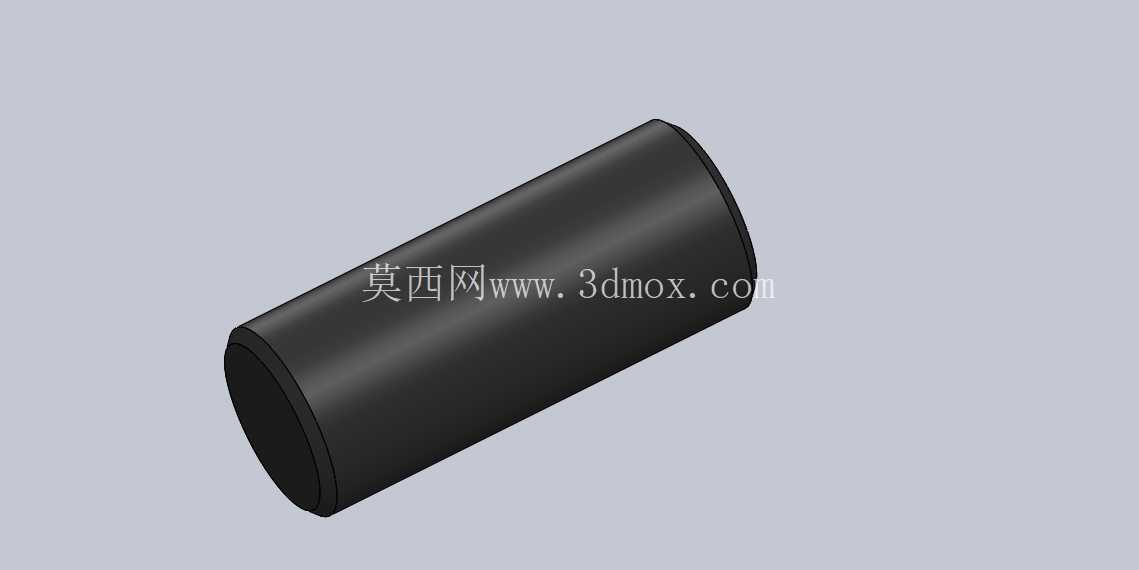

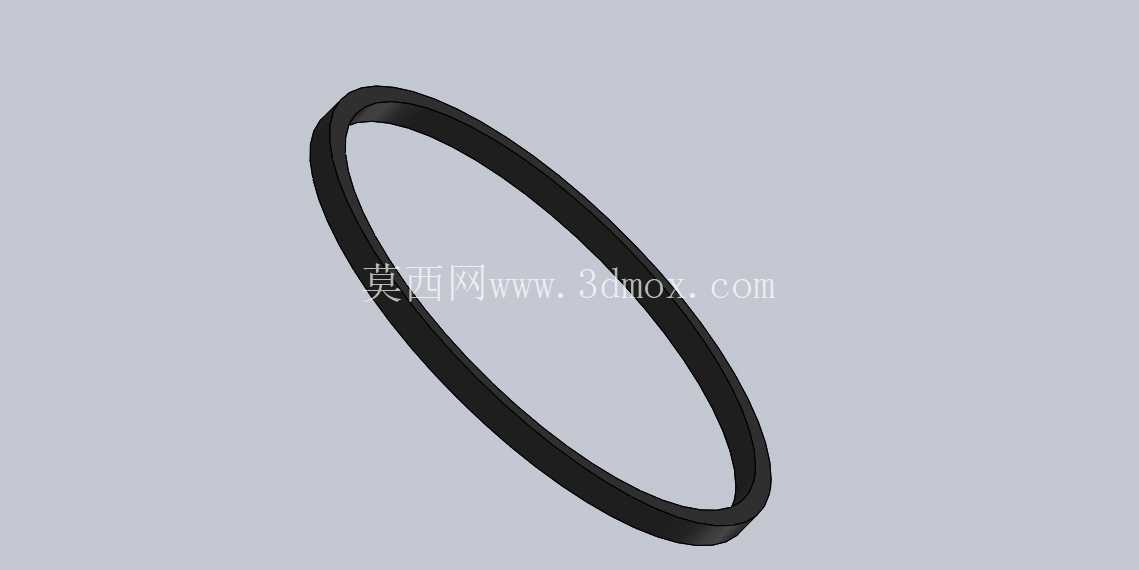

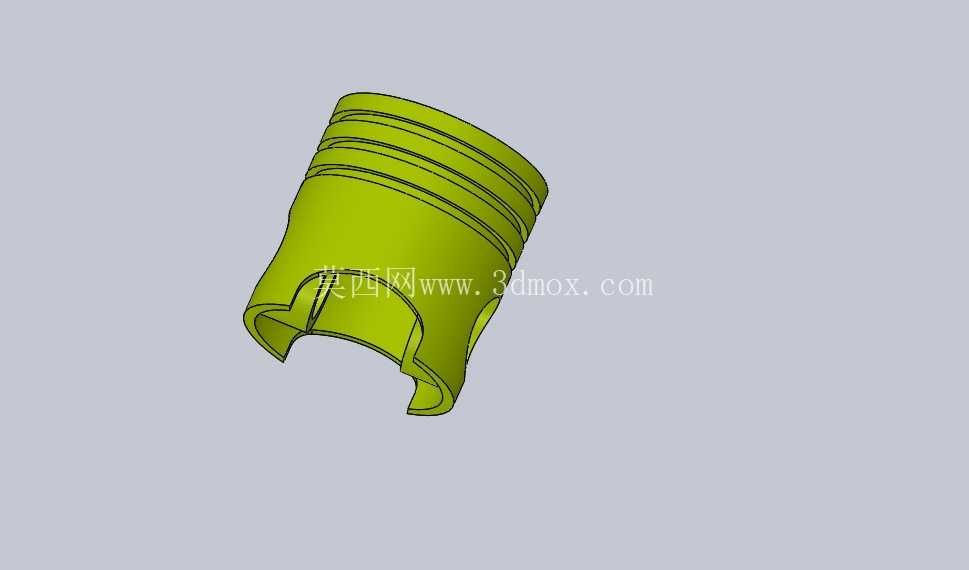

　　从设计逻辑来看，四缸曲轴采用平面曲轴结构，四个曲柄销间隔180度相位布置，能够保证四个活塞交替完成做功行程，抵消一阶往复惯性力，降低整机运转振动；活塞采用铝合金材质对应的结构设计，顶部设置燃烧室适配凹坑，环岸位置预留三道活塞环安装槽，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式设计结构，销孔与活塞、连杆小头的配合间隙按照热膨胀工况预留，保证冷态启动无松旷、热态运转无卡滞。

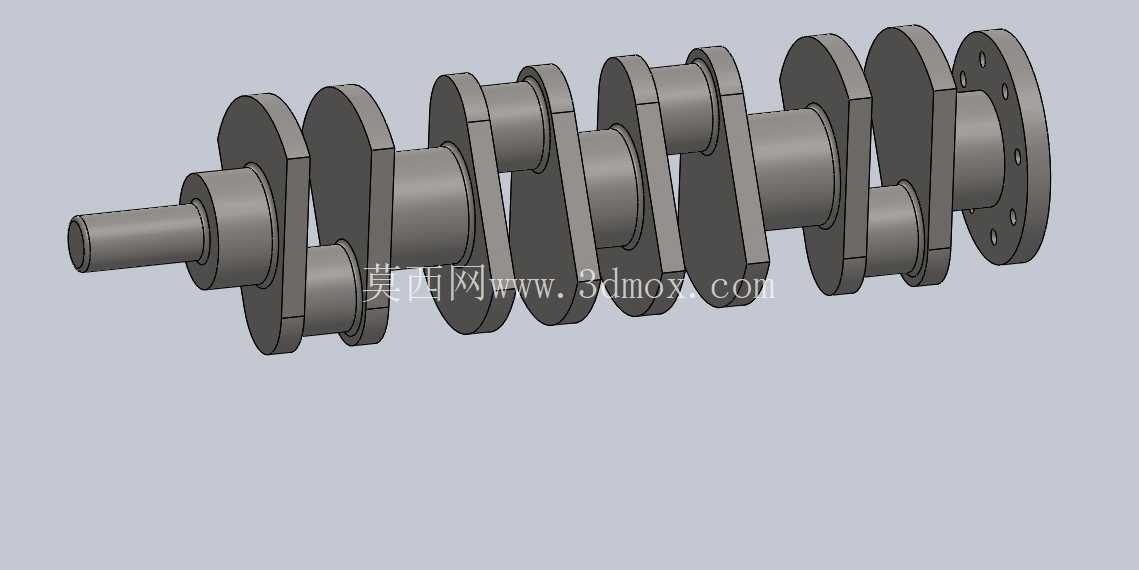

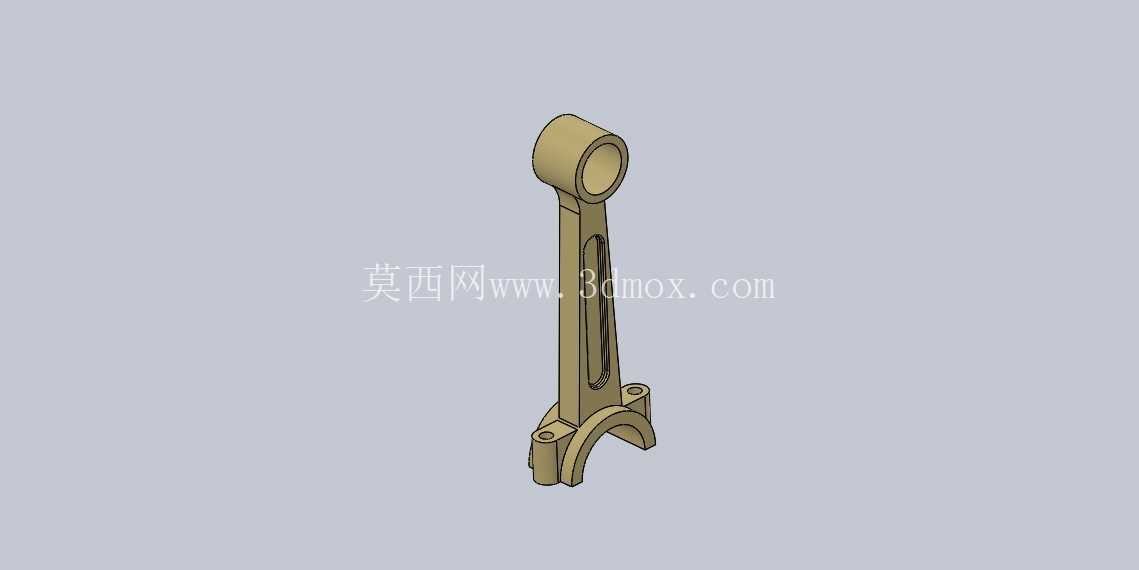

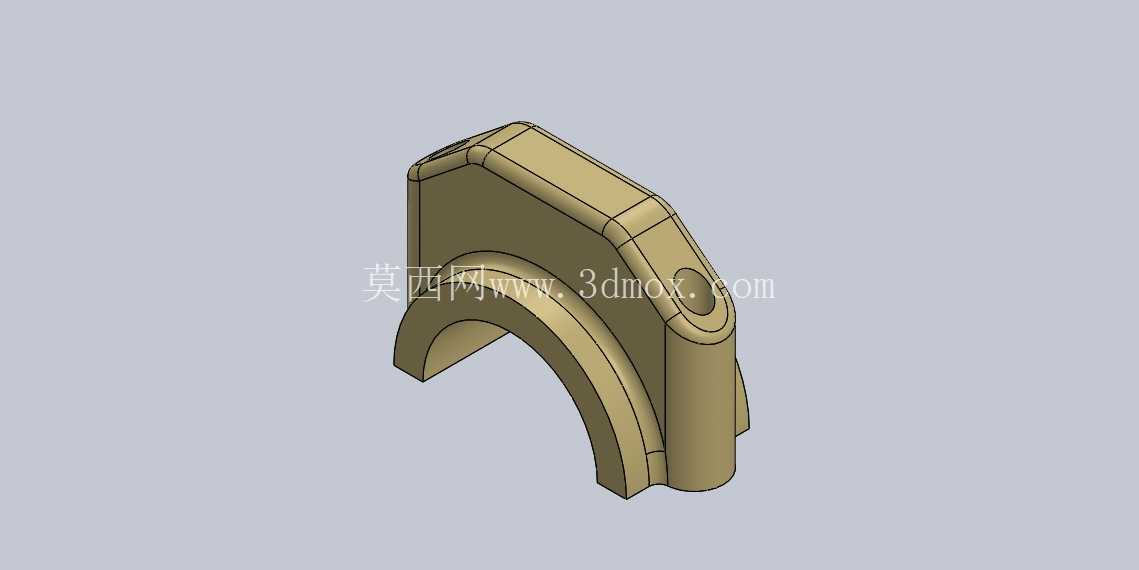

　　连杆采用锻钢件对应的截面结构，杆身采用工字型截面设计，在保证结构强度、满足往复惯性力与爆发压力承载要求的前提下，尽可能降低往复运动质量，减少曲轴旋转的惯性负载；连杆大头采用斜剖分结构，配合连杆盖与连杆螺栓完成与曲轴曲柄销的装配，剖分面设置定位结构，避免装配错位导致轴瓦偏磨。曲轴部分采用全支撑结构设计，每个曲柄销两侧均设置主轴颈，通过主轴承座安装在缸体上，主轴颈与曲柄销之间设置圆滑过渡圆角，降低应力集中系数，避免交变载荷下出现曲轴断裂风险；曲轴端部设置法兰结构，用于安装飞轮与动力输出连接件，前端预留正时驱动、水泵驱动等附件安装位，匹配常规内燃机前端轮系布置要求。从安装边界来看，整套组件的轴向尺寸、曲柄回转半径、活塞直径均按照常规1.5L-2.0L排量直列四缸内燃机的尺寸参数设计，活塞行程与缸径的比值处于常规内燃机设计的合理区间，活塞在上止点位置时，顶部与缸体顶面的距离预留了燃烧室压缩比设计空间，活塞在下止点位置时，不会与曲轴平衡块、缸体下部结构发生运动干涉；连杆摆动角度范围经过运动校核，在整个活塞行程内，连杆杆身不会与缸筒内壁、曲轴箱内壁发生碰撞。

　　建模过程中所有配合关系均按照实际装配约束设置，活塞与活塞销为转动配合、活塞销与连杆小头为转动配合、连杆大头与曲柄销为转动配合、曲轴主轴颈设置为旋转约束，可直接添加旋转驱动完成活塞往复运动的动态仿真，直观展示四缸内燃机的做功顺序与运动规律，也可在此模型基础上修改活塞直径、曲柄半径、连杆长度等参数，快速适配不同排量、不同冲程的内燃机设计需求。在实际工程应用中，这套组件的建模精度可满足前期方案设计阶段的运动干涉检查、往复惯性力计算、曲轴平衡仿真等工作，无需重新绘制基础零件即可快速调整参数完成方案迭代，对于内燃机设计入门学习者、小型动力设备改装从业者、机械原理教学演示场景均有较高的参考价值，能够帮助使用者快速理解曲柄连杆机构的运动原理与装配关系，避免从零开始建模的重复工作。
