自适应力控平行夹持机械爪结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884208
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计
  • 自适应力控平行夹持机械爪结构设计

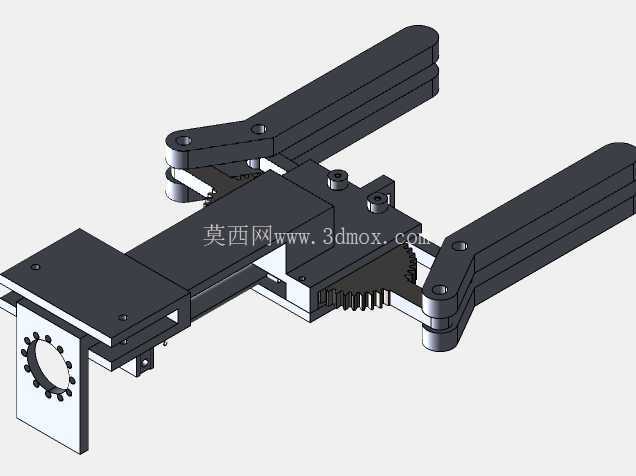

  在工业自动化产线的物料拾取、工件转运、精密装配环节,末端夹持机构的性能直接决定整线的良率上限,这款力控夹持结构正是针对易碎件夹持、变负载抓取场景做的定向结构优化。不同于常规气动夹爪固定输出夹持力的逻辑,这套结构通过内置的齿条联动机构实现双侧夹臂的同步平行开合,夹臂的铰接点位做了长力臂优化,在相同驱动输入下能获得更宽的力值调节区间,既可以输出极小的夹持力处理薄壁玻璃、陶瓷胚件、精密电子元器件这类易损工件,也能通过增大驱动输入获得足够加持力,夹持重型金属机加工件时不会出现工件滑脱移位的问题。

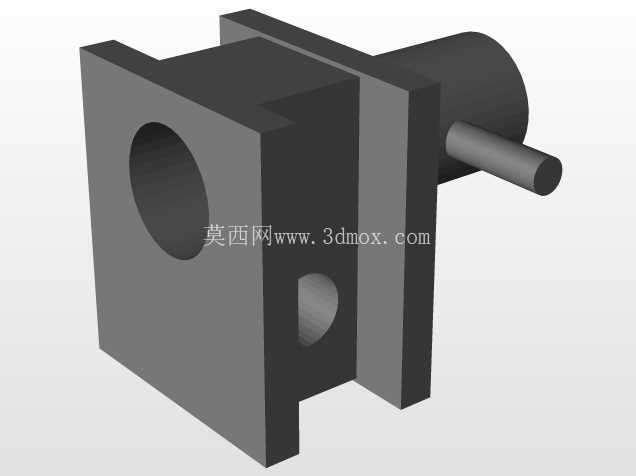

  从结构布局来看,整套夹持机构的主体安装基准位于前端带安装孔的法兰端面,法兰面做了沉孔设计,可直接适配主流工业机器人、直线模组的末端安装接口,安装孔位采用圆周均布设计,安装时不需要额外做角度对位,能大幅缩短现场调试的对位时间。夹臂的开合行程做了冗余设计,可兼容一定尺寸范围内的不同规格工件,不需要频繁更换夹爪就能适配多品种小批量的柔性生产需求,夹臂末端预留了标准的夹具安装槽,可根据实际抓取的工件外形更换仿形指垫,比如接触易碎件时更换硅胶软垫增大接触摩擦力同时避免压伤工件表面,夹持金属件时可更换硬质合金指块提升耐磨性能。

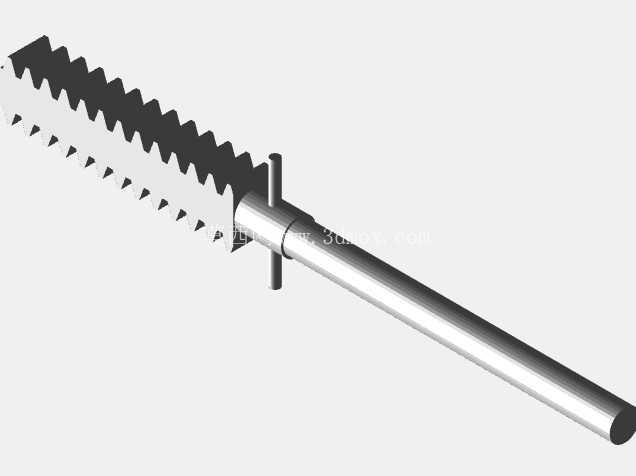

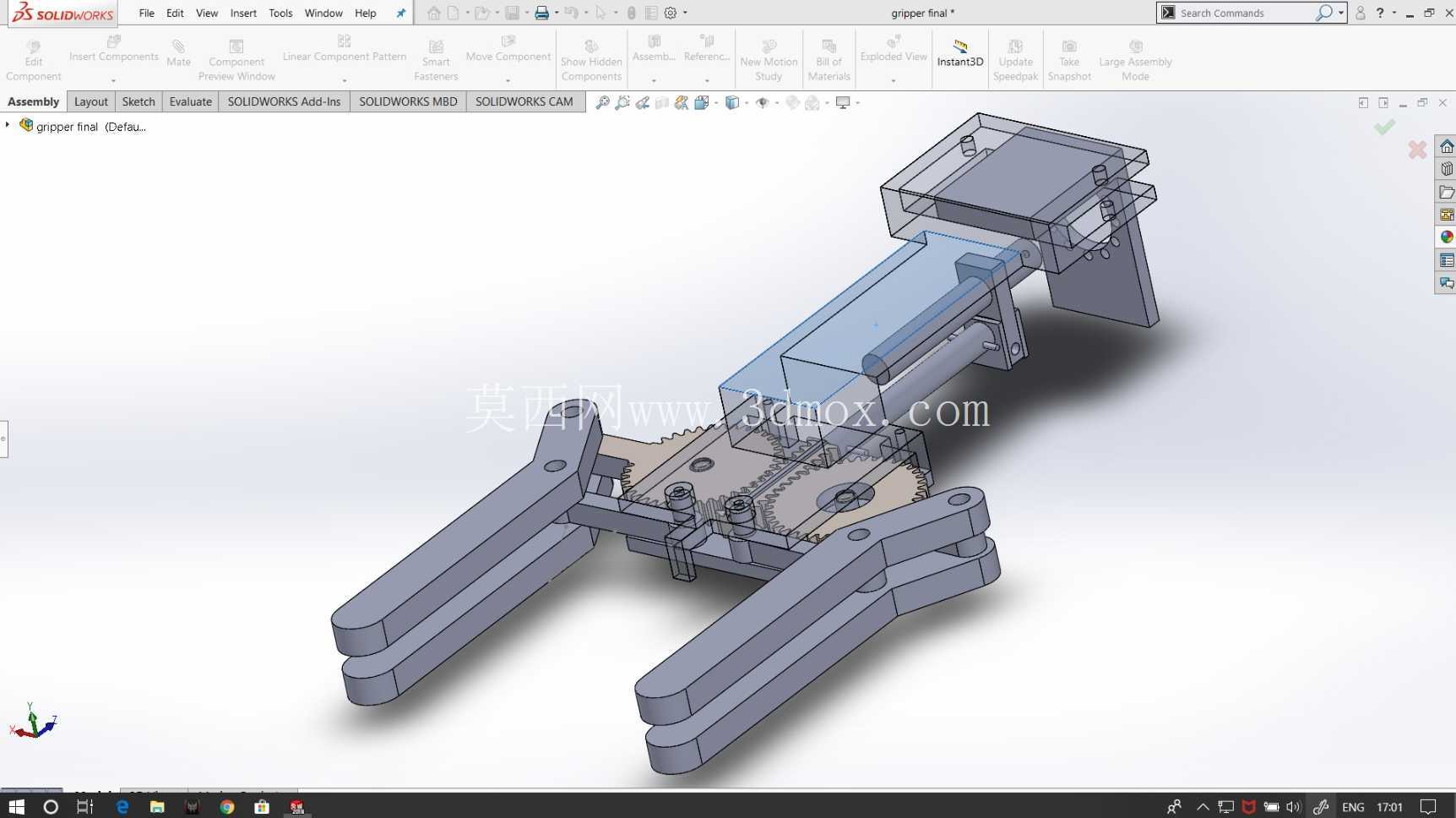

  结构内部的传动采用齿轮齿条啮合的同步方案,完全规避了单侧夹臂动作不同步导致的工件偏斜问题,传动副之间预留了合理的配合间隙,既不会因为间隙过大出现夹臂晃动,也不会因为间隙过小导致传动卡滞,日常维护时只需要在齿轮齿条啮合面定期涂抹润滑脂就能保证长期运行的稳定性。夹臂的铰接位置采用了耐磨衬套结构,长时间往复开合不会出现铰接孔磨损导致的夹臂精度下降问题,整套结构的受力路径做了定向优化,夹持反力会直接通过夹臂主体传递到基座安装面,不会对内部传动件产生额外的侧向弯矩,能有效延长内部传动零件的使用寿命。

  在实际产线应用中,这类力控夹持结构可以适配3C电子装配线的元器件拾取、食品行业的软包装物料转运、机加工产线的工件上下料等多种场景,针对表面易划伤的工件,可配合力反馈检测模块实时调整夹持力输出,避免工件表面出现夹痕;针对重量较大的机加工件,可通过提升驱动端输入力获得足够的夹持摩擦力,保证高速转运过程中工件不会出现松脱。整套结构的外形轮廓做了窄体设计,在狭窄的工装空间内也能完成伸入拾取动作,不会和周边工装夹具产生运动干涉,夹臂的开合运动轨迹做了仿真验证,全行程范围内没有机构死点,驱动端无论是采用气动、电动还是伺服驱动方案都能直接适配,不需要对结构本身做额外修改。

  从安装边界来看,整套机构的主体宽度控制在常规工业机器人末端负载的适配范围内,不会因为自重过大占用过多的机器人有效负载,主体结构采用铝合金材质做轻量化设计,在保证结构刚性的前提下尽可能降低整体自重,运动过程中的惯性更小,高速启停时的定位精度更稳定。夹臂的张开极限位置做了机械硬限位设计,避免驱动端超行程导致内部传动件脱开,闭合极限位置也预留了缓冲间隙,不会因为夹臂硬碰撞导致结构变形。
