DN50法兰式耦合阀结构设计

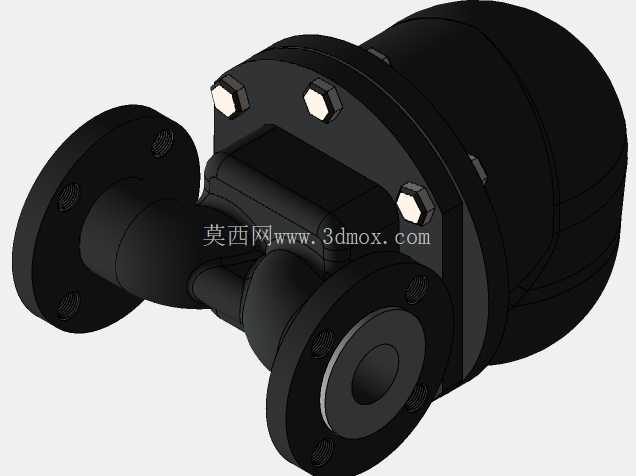

　　从结构布局来看，阀体采用一体式铸造主体结构，侧部伸出两个同轴法兰连接端，法兰端面按照DN50公称通径的标准法兰尺寸设计，均布螺栓孔位可直接与同规格管路法兰配对安装，无需额外加工转接结构，安装时只需匹配对应压力等级的密封垫片，穿入螺栓紧固即可完成管路对接，大幅降低现场安装的施工难度。阀体上部的阀盖部分采用多螺栓紧固结构，沿阀盖法兰圆周均布内六角紧固螺栓，建模时还原了螺栓的六角头结构与安装沉台，该结构设计可保证阀盖与阀体结合面的压紧力均匀分布，避免因局部压紧力不足导致的介质渗漏问题，同时也方便后期拆解维护，只需拆卸周圈螺栓即可打开阀盖，对内部阀芯、密封件进行检修更换，无需将整个阀体从管路上拆卸下来，有效降低后期运维的工作量。在工业流体输送管路系统中，耦合阀作为管路通断、介质流向切换的核心控制元件，常被应用在化工流体输送、市政给排水、暖通空调循环、工业制程管路等场景中，承担着管路对接耦合、介质截流调节的关键作用，其结构可靠性直接决定整套管路系统的运行稳定性。这款DN50规格的耦合阀采用法兰式连接结构，整体结构围绕管路安装的适配性、密封可靠性、操作便捷性展开设计，建模过程中充分考虑了实际工程安装的边界约束与工况使用需求。

　　在设计思路上，这款耦合阀的流道采用平滑过渡结构，介质从一侧法兰进入阀体后，流道无明显直角突变，可减少介质流经阀体时的局部阻力损失，降低管路系统的输送能耗，同时也能减少介质中固体杂质在阀体内的淤积，降低卡阀故障的发生概率。阀体与执行端连接的腔体部分做了加厚处理，可承受更高的管路工作压力，适配中低压工况下的流体输送需求，建模时对腔体壁厚做了均匀化处理，避免局部壁厚差过大导致的铸造应力集中问题，提升铸件的成品率与结构强度。

　　从安装边界尺寸来看，两个法兰连接端的中心距、法兰端面到阀体主体的突出长度、阀盖顶部的安装高度都按照常规工业管路的安装空间做了适配设计，安装时不会与周边管路、支架产生干涉，法兰螺栓孔的位置度在建模时做了严格约束，保证现场安装时螺栓可顺利穿入，无需现场扩孔调整。这款耦合阀的结构设计充分兼顾了工况实用性与加工工艺性，所有外部棱角都做了圆角过渡处理，既可以避免铸造时的应力集中，也能防止安装维护时的锐角划伤。

　　在实际选型应用中，这款DN50耦合阀可适配水、油品、低腐蚀性化工介质等多种流体工况，法兰连接的形式也让它可应用在需要经常拆装维护的管路节点，相比螺纹连接的阀件，法兰连接的密封可靠性更高，可承受更高的管路压力与温度波动，不易出现因管路震动导致的连接松动渗漏问题。建模过程中对各个零件的装配关系做了完整还原，螺栓与螺孔的配合间隙、阀盖与阀体的定位止口、法兰密封面的粗糙度要求都在模型结构中有所体现，可直接用于指导生产加工，也可作为管路系统集成设计时的选型参考模型，导入管路装配体中直接进行管路布局与干涉检查，减少设计阶段的重复建模工作量。
