2英寸Mooney FG-49燃气调压调节器组件

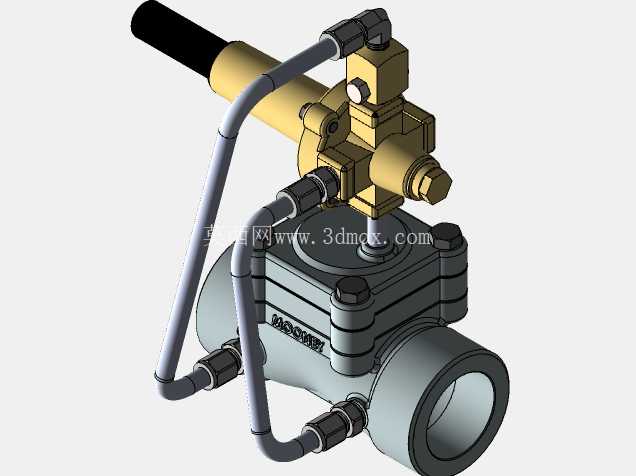

　　在城镇燃气输配、长输管线调压站、工业燃烧系统供气支路这类对压力控制精度有严苛要求的场景里，这类2英寸通径的Mooney系列调压器是核心的压力管控部件，整套组件集成了主调压阀、先导控制回路、外接引压管、配套限流器单元，不需要额外搭配过多零散辅件就能完成整条支路的压力稳定调控。从实际工况适配来看，该款调压器适配NPT CL600压力等级的管路接口，对应2英寸公称通径的管线安装场景，主阀体采用侧进底出？不对，看结构是直通式法兰？不，图里是螺纹连接端？不对，标注是NPT CL600，也就是600磅级的锥管螺纹连接，安装时不需要额外焊接法兰，直接和同通径的NPT螺纹管路旋合即可，外接的三根引压管分别取自主阀进口、主阀出口、先导控制腔，通过硬管弯折成型的走向避开阀体上的紧固件操作空间，不会给后期螺栓紧固、密封件更换造成干涉。

　　设计思路上，整套组件采用先导式调压结构，区别于直接作用式调压器的大压差下精度不足问题，先导级先对出口压力做采样比对，再通过控制腔压力变化驱动主阀瓣做开度调节，哪怕进口压力在较大范围波动，出口压力也能稳定在设定值附近，不会出现下游压力超压或者供气不足的问题。配套的24型限流器串接在先导控制回路里，当管路出现异常大流量、出口压力骤降的故障工况时，限流器会自动截断先导回路的气流，让主阀快速关闭，避免下游管路超流速供气引发的安全风险。

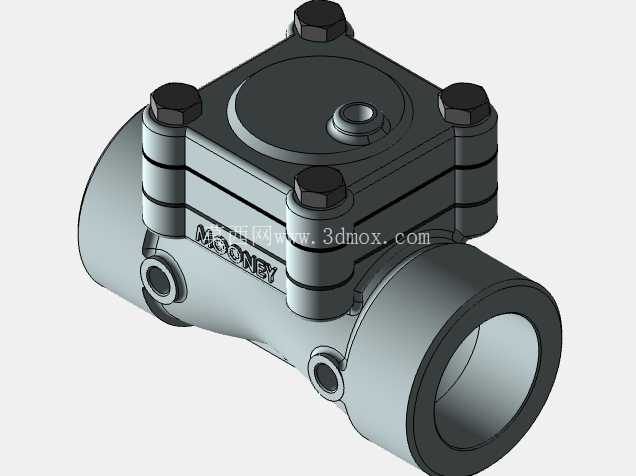

　　从结构细节来看，主阀体采用上下分体式栓接结构，四个角的紧固螺栓均匀分布，中缝位置预留了密封槽安装O型圈，日常维护时只需要拆开上阀盖就能更换主阀瓣密封件、复位弹簧，不需要把整个阀体从管路上拆下来，能大幅缩短现场运维的停机时间。顶部的先导控制模块集成了压力调节旋钮、压力采样口，调压时只需要旋转顶部的调节螺杆就能改变先导弹簧的预紧力，进而调整出口压力的设定值，调节过程中可以通过外接的压力表实时读取出口压力数值，不需要反复拆装测压接头。外接的引压管采用卡套式接头和阀体连接，接头位置的密封靠卡套咬合管壁实现，现场安装时不需要做焊接套丝，只需要把管子切平插入接头拧紧螺母就能完成密封，能适配现场不同的安装空间调整引压管的走向，避免和周边管路、支架产生碰撞干涉。

　　实际选型应用时，这类调压器通常用在燃气调压柜的二级调压支路，或者工业窑炉、锅炉的供气前端，把上游来的中压燃气降到燃烧设备需要的低压工作区间，整套组件的安装边界要预留出顶部调节旋钮的操作空间，至少要留出手部旋转调节螺杆的150mm操作距离，侧面引压管的位置也要预留出卡套接头拆装的扳手空间，不能紧贴墙面或者其他设备安装。主阀的流向标识清晰铸在阀体侧面，安装时必须严格按照流向标识对接管路，反向安装会导致调压功能完全失效，甚至引发阀瓣卡涩无法关闭的故障。和同通径的其他调压阀相比，这款Mooney系列的调压器响应速度更快，当下游用气量突然变化时，主阀瓣能在毫秒级完成开度调整，不会出现出口压力先骤降再回升的波动，对于那些对供气压力稳定性要求高的精密燃烧设备来说，能有效避免因压力波动导致的熄火、燃烧不充分问题。

　　建模过程中要注意引压管的弯折半径不能过小，避免出现管路弯折死区导致气阻过大，影响先导回路的压力采样精度，各个卡套接头的位置要和阀体上的螺纹孔精准对齐，不能出现强行装配的应力，实际生产中如果引压管存在装配应力，长期运行在振动工况下很容易出现接头漏气的问题。主阀内部的流道做了圆弧过渡处理，气流通过时不会产生明显的涡流和噪音，哪怕在满负荷流量下运行，阀体的振动和气流噪音都能控制在工业现场允许的范围内，不需要额外加装消音装置。
