钣金柜体用冲压式百叶通风结构

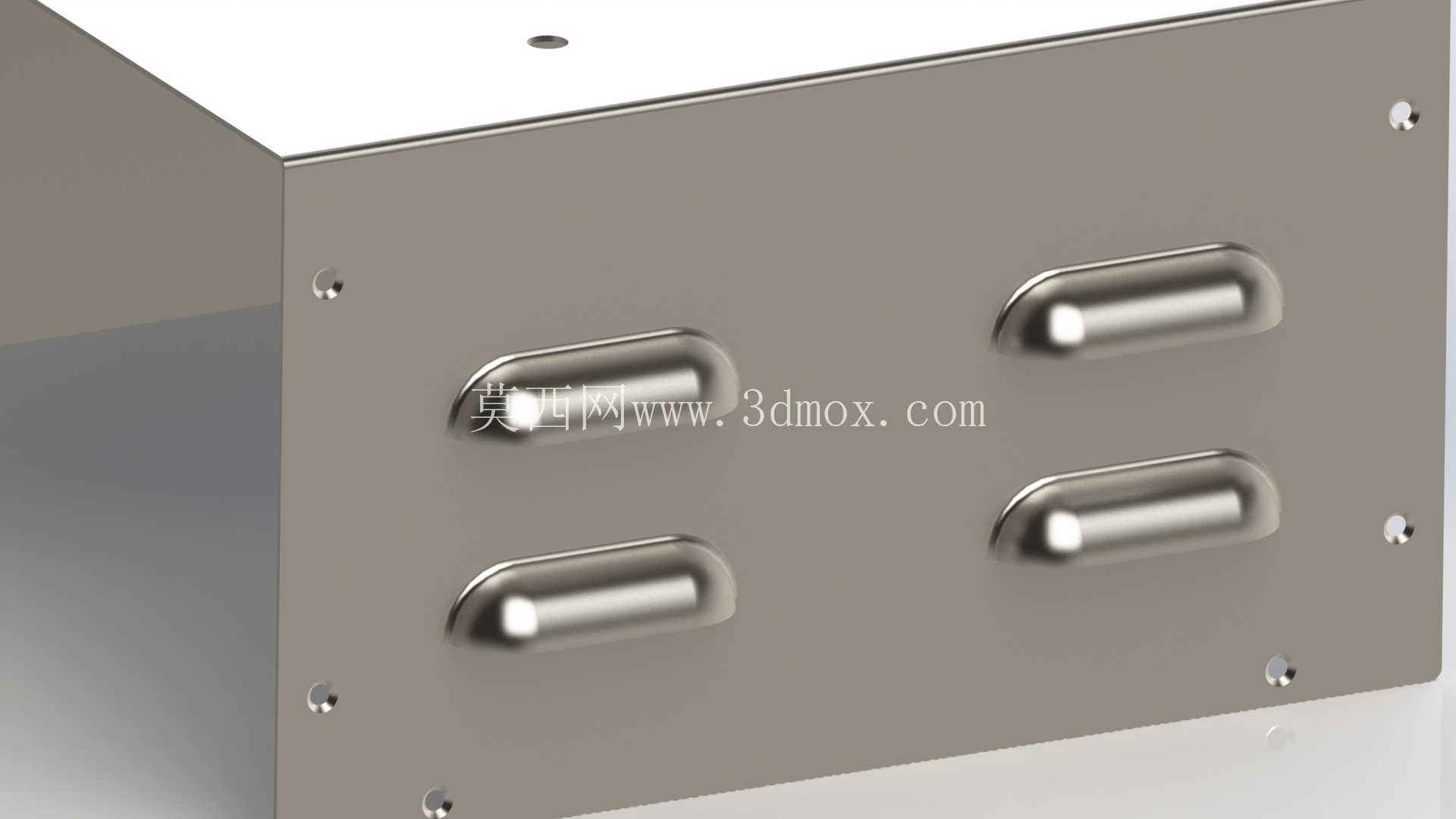

　　在电气柜体、户外机箱、变压器外壳这类需要兼顾防护与散热的钣金构件设计里，百叶通风结构是绕不开的常用结构，很多刚接触钣金设计的工程师容易在这类结构上踩坑，要么百叶成型后板材变形超差，要么通风量达不到散热要求，或是安装后与内部元器件干涉，这套参数化的百叶结构刚好能解决这些实际设计痛点。这类百叶结构最核心的应用场景，是各类需要自然通风散热的封闭钣金壳体，比如油浸式变压器的外壳侧板、低压配电柜的通风面板、户外通讯机箱的散热面，还有工业设备的电机舱罩壳，它不需要额外加装通风网罩，依靠板材自身冲压成型的凸起结构，就能在保证通风面积的同时，阻挡外界的飞溅水滴、大颗粒灰尘直接进入柜体内部，防护等级能满足IP3X以上的常规户外柜体要求，比直接在板材上开网格孔的防护表现好很多，加工成本也远低于加装独立通风百叶组件的方案。

　　从功能特性上看，这种一体冲压成型的百叶没有拼接缝隙，不存在长期使用后松动脱落的风险，凸起的百叶导向面是朝下倾斜的，能避免雨水顺着板面流入柜体内部，每个百叶的成型弧度经过优化，不会在冲压位置产生应力集中导致板材开裂，同时百叶之间的间距经过通风量核算，在单位面积的板材上能实现最大的有效通风截面积，不会因为百叶结构的遮挡过度影响散热效率。设计思路上没有采用固定尺寸的建模方式，而是把百叶的长度、凸起高度、相邻百叶的间距、整体阵列的数量都做了参数化关联，工程师只需要根据实际柜体的散热需求调整对应参数，就能快速生成适配不同安装面尺寸的百叶结构，不需要每次重新绘制草图、重新设置成型特征。

　　建模时特意考虑了薄板加工的工艺边界，成型圆角的参数设置适配常规钣金冲压的刀具规格，不会出现因为圆角过小导致冲压时板材撕裂的问题，也不会因为圆角过大导致百叶成型后回弹超差，结构的成型深度控制在常规薄板的延展率允许范围内，适配1mm到2mm厚度的冷轧钢板、镀锌板这类常用柜体板材，不需要额外定制特殊冲压模具，用常规的百叶冲压模具就能完成加工。安装边界方面，这套百叶结构的外轮廓预留了足够的安装边距，结构边缘到百叶成型区域的距离满足钣金折弯的最小边距要求，不会因为距离折弯边太近导致折弯时百叶结构被挤压变形，安装孔位的位置避开了百叶的成型凸起区域，打螺丝固定时不会出现螺丝顶到凸起结构导致板面装配不平整的问题，结构整体的成型高度控制在合理范围，不会突出板面太多导致运输过程中磕碰变形，也不会向内凸起过多占用柜体内部的安装空间，设计时已经预留了内部元器件的安全距离，常规布置在侧板附近的接线端子、小型电气元件都不会和百叶的内凸起产生干涉。

　　实际使用中，这种一体冲压的百叶结构比后装的塑料百叶、金属拼装百叶耐用性更强，在户外长期日晒雨淋的工况下不会出现老化脱落的问题，钣金表面做喷塑、镀锌处理时也不会有缝隙藏留药液，表面处理的质量更容易控制，做设备维护时只需要直接擦拭板面就能清理百叶缝隙间的积灰，不需要拆卸额外的组件，日常维护的成本很低。很多工程师在自行设计百叶结构时，经常会出现百叶成型后板面翘曲的问题，这套结构在建模时就做了成型应力的分散设计，相邻百叶的成型方向、阵列间距都做了优化，冲压后板材的内应力能均匀分散，不会出现局部变形导致整个侧板平面度超差的问题，不需要后续额外做校平工序，能有效降低加工环节的工时成本。
