发电机端子防护连接终端框结构设计

　　从实际应用场景来看，这类终端框多用于固定式柴油发电机组、车载集成供电单元的输出端位置，刚好覆盖在发电机的接线端子排外侧，一方面承担物理防护的作用，避免运维过程中工具误触带电端子造成短路风险，也能阻挡户外工况下的扬尘、雨水溅入接线区域，延缓接线端子的氧化速度；另一方面，它承担着接线过渡的结构载体作用，通过预留的柔性连接安装位，将发电机本体上的输出端子与外接的公交法兰接口形成稳定的应力释放连接——发电机运行过程中本身会存在持续的机械振动，如果直接将外接电缆硬连接到发电机端子上，长期振动会导致接线端子疲劳断裂、电缆线芯松动，而柔性链接环节可以吸收大部分振动位移，避免应力直接传递到接线点位。在分布式发电、车载供电系统的现场布线作业中，发电机输出端子的防护与接线可靠性一直是现场运维与结构设计环节容易被忽略的细节，不少现场安装场景中，裸露的输出端子容易受积尘、溅水、外力磕碰影响出现绝缘失效、接线松动的问题，而这款终端框的设计，正是针对这类实际工况痛点给出的结构化解决方案。

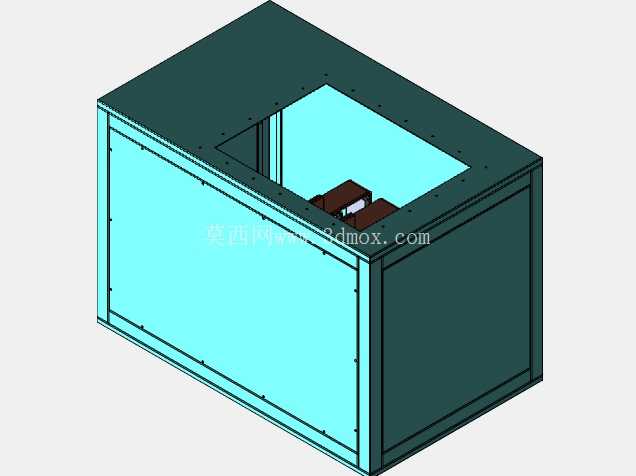

　　从设计思路上看，整个终端框采用分体式钣金拼接结构，主体框架由多块折弯钣金件通过紧固件拼接成型，相比一体焊接的壳体结构，这种拼接式设计在后期运维时可以根据接线需求拆卸对应侧的面板，不需要完全拆除整个防护框就能完成端子检修、接线紧固的操作，大幅降低现场运维的拆装工作量。框体顶部预留的方形开口，是专门为柔性连接组件的安装与走线预留的操作空间，安装人员可以从顶部开口处完成柔性铜排或者软连接线的排布与紧固，不需要在狭窄的侧面空间内探入工具操作，大幅提升接线作业的效率。

　　框体的各个侧板上预留的规则排列的安装孔位，一方面用于钣金件之间的拼接紧固，另一方面也用于框体与发电机本体基座、外接法兰的连接固定，所有孔位的位置度公差在建模阶段就做了匹配校核，保证现场安装时不需要二次打孔就能完成对位装配。从安装边界来看，整个终端框的外形轮廓完全贴合发电机输出端的安装基面，框体内腔的净空尺寸刚好覆盖全部输出端子的排布范围，不会额外占用发电机侧面过多的安装空间，也不会和发电机本体上的散热管路、固定吊点等其他结构产生干涉；框体与法兰对接的一侧，安装面的平面度做了结构加强，避免长期受电缆拉力影响出现侧板变形，导致对接面密封失效的问题。

　　在细节设计上，框体的内侧边缘都做了折弯翻边处理，一方面提升钣金壳体的整体结构刚度，避免薄板结构受外力出现凹陷变形，另一方面翻边结构可以消除钣金切割后的锐边，防止安装过程中划伤电缆绝缘层或者作业人员的手部。考虑到发电设备的运行环境，整个框体的结构设计预留了接地端子的安装位，保证金属壳体能够可靠接地，避免内部绝缘失效时壳体带电带来的安全隐患。不同于普通的电气接线盒，这款终端框没有做完全密封的结构设计，而是在拼接位置预留了细微的散热间隙，因为发电机输出端子在大电流工况下会产生一定的热量，完全密封的结构会导致热量在框体内积聚，加速绝缘件的老化，预留的间隙可以形成自然的空气对流，在满足基础防护要求的前提下兼顾散热需求。从建模逻辑来看，整个结构的所有折弯半径、钣金壁厚都符合常规钣金加工的工艺要求，没有设计无法通过常规折弯、冲压工艺成型的特殊结构，所有紧固件的安装位置都预留了足够的工具操作空间，不会出现螺丝安装时工具无法对位的工艺问题，完全可以直接导出加工图纸用于钣金下料生产，不需要做额外的工艺调整。
