多层动态光伏花形发电装置结构设计

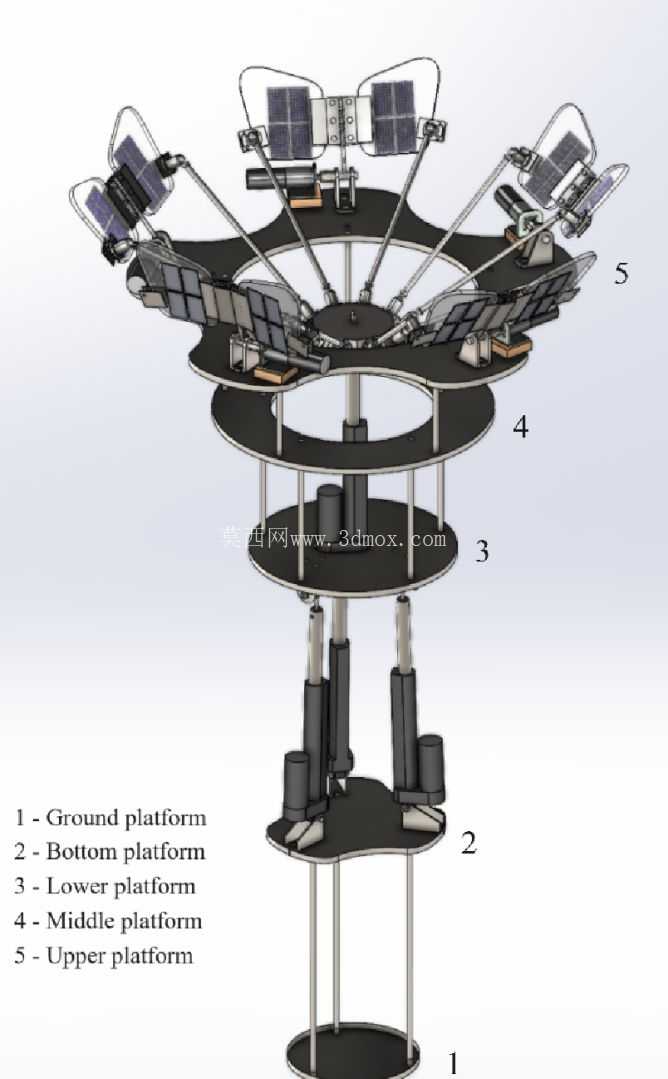

　　该装置采用仿生花形分层架构，整体为立式同轴多层布置，从下到上依次设置接地平台、底部承载平台、下层光伏板安装平台、中层光伏板安装平台、上层光伏板安装平台，各层平台通过金属立柱同轴固定，层间预留足够的转动与布线空间，接地平台作为整个装置的安装基准，底部设置可调支撑脚，可适配硬化铺装、草坪、屋面等多种安装基面，安装时仅需保证接地平台水平度偏差不超过2°即可满足运行要求，整体占地直径约1.8米，总高度约2.2米，适合布置在城市公共广场、园区景观带、校园科普区、商业建筑屋顶等场景，既可以作为独立的分布式光伏发电单元，也可以作为景观艺术装置兼顾科普展示功能。

　　装置的核心功能是通过可动态调整角度的光伏组件最大化接收太阳辐射，每层平台沿圆周方向均匀布置多组光伏板安装臂，每组安装臂末端通过铰接支座固定光伏板，铰接处配置线性执行器，可根据太阳高度角、方位角的实时变化调整光伏板的倾斜角度与展开幅度，模拟花朵向阳转动的动态效果，相比固定倾角的光伏板，该结构可提升全天光伏发电效率18%-25%。每层平台的转动机构采用同轴独立驱动设计，各层可独立调整转动角度，避免上下层光伏板之间产生投影遮挡，上层平台的光伏板尺寸略小于下层，配合分层差速转动逻辑，可在任意太阳方位角下保证所有光伏板的受光面无遮挡。

　　结构设计上，所有承载平台采用镂空圆盘结构，在保证结构刚度的前提下降低整体自重，平台材质选用铝合金板材经激光切割成型，表面做阳极氧化处理，兼顾户外耐候性与结构强度；支撑立柱采用304不锈钢圆管，内部中空用于布设光伏线缆与执行器控制线路，所有线缆从立柱内部引至接地平台内的电气舱，避免户外环境下线缆老化破损。光伏板安装臂采用薄壁铝合金型材折弯成型，臂身设置加强筋，可抵御12级以下的阵风载荷，铰接支座处配置自润滑轴承，保证长期户外运行下转动顺畅无卡滞。线性执行器选用直流防水型产品，防护等级达到IP65，可适应雨雪、沙尘等恶劣户外环境，执行器的行程经过精确计算，可实现光伏板从水平收拢到60°倾斜展开的全角度调整，收拢状态下整体装置的外轮廓直径可缩小至1.2米，方便运输与安装作业。

　　电气层面，每层光伏板采用串并联结合的接线方式，接入电气舱内的汇流模块与逆变模块，可直接输出符合市电标准的交流电，也可配置储能模块将多余电能存储备用。装置的动态追日逻辑内置两种控制模式，一种是基于天文算法的开环控制，根据安装位置的经纬度与实时时间计算太阳位置，自动调整各层光伏板的角度；另一种是光敏传感器闭环控制，通过平台顶部的光敏电阻阵列实时检测光照强度分布，微调光伏板角度实现最大受光，两种模式可自动切换，保证在阴天、多云等复杂光照条件下也能保持较高的发电效率。

　　从安装边界来看，装置的接地平台设置四个固定安装孔，可通过膨胀螺栓直接固定在混凝土基础上，也可搭配配重底座放置在屋面等无法打孔的区域，配重底座单块重量25kg，四块组合即可满足抗风稳定性要求，不需要额外做基础施工，安装作业仅需2名工人在2小时内即可完成整体组装与调试。日常维护方面，所有转动部位均采用免润滑设计，仅需每半年清理一次光伏板表面的灰尘与杂物，检查铰接处的紧固件是否松动即可，整体维护成本远低于传统的追日式光伏支架。该结构将光伏发电功能与动态艺术造型结合，打破了传统光伏板刻板的工业外观，在实现清洁能源生产的同时具备景观装饰价值，适合在对景观效果有要求的公共区域推广使用，也可作为新能源科普教具展示太阳能利用的技术原理，其分层独立转动的结构设计思路也可拓展应用到更大功率的分布式光伏电站场景，通过模块化组合实现更大装机容量的动态光伏发电系统。
