传动轴接合分离用离合器结构设计

　　在各类需要频繁切换动力通断的工业传动场景中，这类轴装式离合器是保障传动链路按需接合、脱开的核心执行部件，常见于输送线分段驱动、机床进给轴动力切换、轻工设备工位动力隔断、小型工程机械辅助传动等场景，能够在主轴不停止转动的前提下，切断或接通从动侧的动力传输，减少电机频繁启停带来的电流冲击与机械损耗，也方便设备局部工位的调试、维护作业，避免整线停机带来的产能损失。

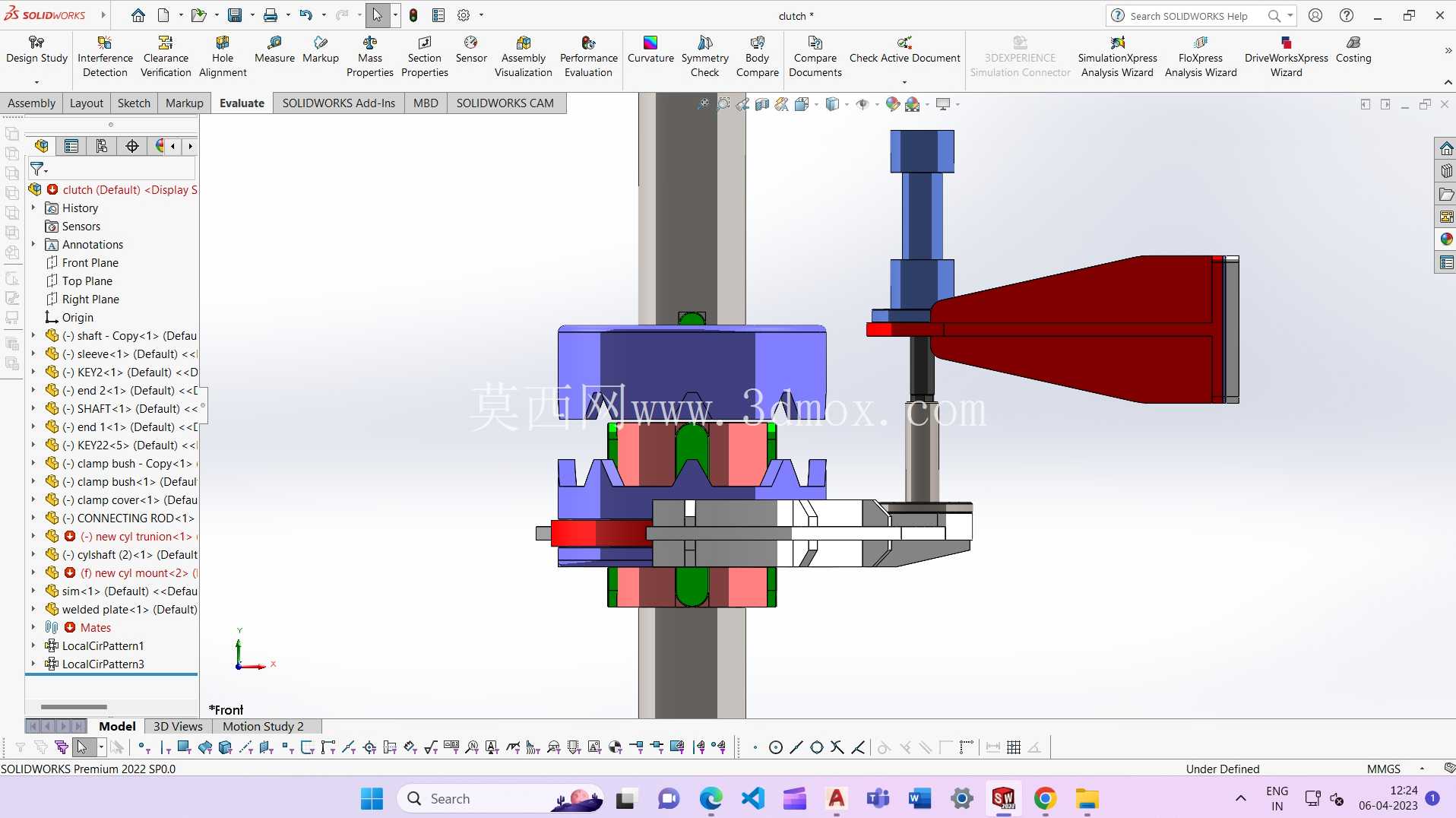

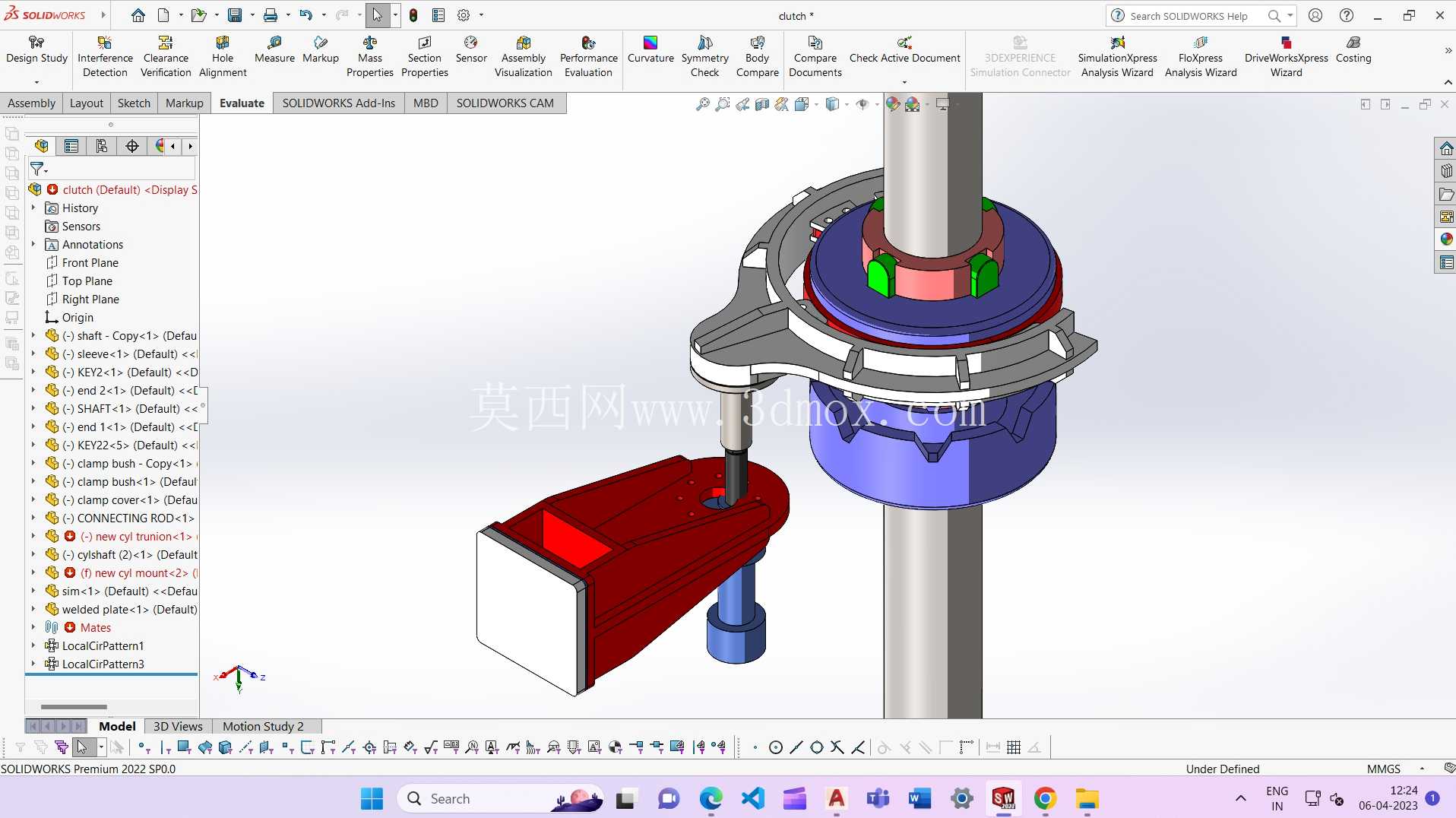

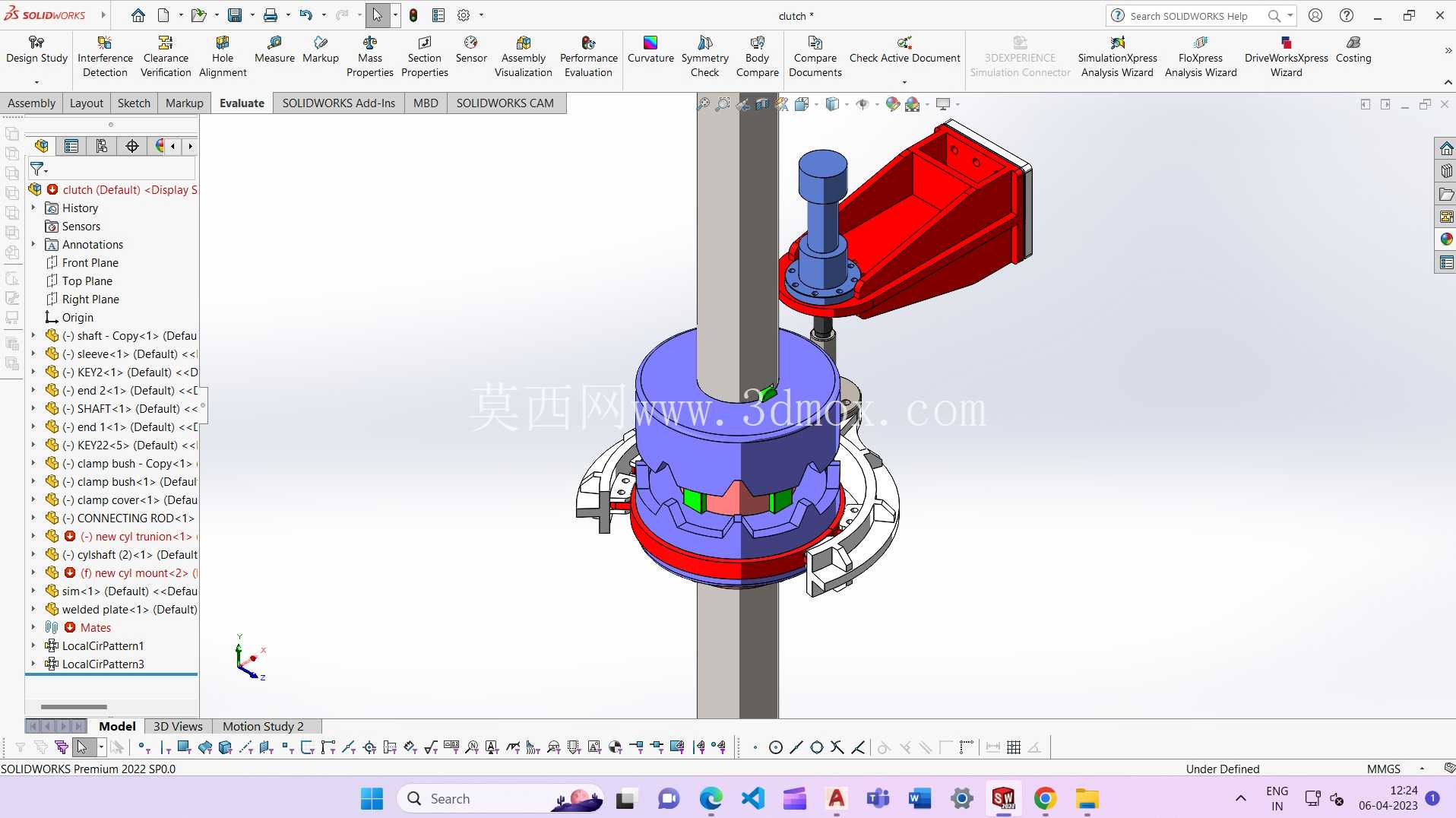

　　从实际功能实现来看，这套离合器采用抱合式轴装结构，直接套装在圆形传动轴上，不需要额外做复杂的轴端改造，安装时通过周向的抱紧结构实现与轴的同步转动，侧方的红色拨叉驱动部件对接外部操纵机构，可通过气动、手动或者电磁驱动的方式带动拨叉动作，推动内部的接合组件完成轴向位移，实现主从动侧的动力接合与分离。接合状态下，内部的咬合结构能够传递额定扭矩，保证动力传输无滑差，适配恒定转速下的动力传递需求；分离状态下，主从动侧完全脱开，从动端可自由停转，不会随主动轴持续转动，满足工位独立动作的需求。

　　设计过程中首先考虑的是安装适配性，整体结构围绕标准圆轴的安装边界做布局，中心的轴孔尺寸匹配常用的中轻型传动用圆轴规格，径向整体轮廓控制在合理范围内，不会与轴周边的机架、护罩等部件产生干涉；侧方的拨叉驱动座采用斜置式安装布局，既给拨叉的动作行程预留了足够空间，也能缩小整体径向占用尺寸，适配安装空间局促的传动工位。结构材质选择上，主要受力的抱紧基座、拨叉承力部件采用钢材加工，保证长期反复动作下的结构强度，接合面的咬合部件做了耐磨处理，减少频繁接合分离带来的磨损，延长部件的维护周期。

　　结构细节上，周向设置的开合式抱紧结构方便现场安装时的拆装作业，不需要将轴端的相连部件全部拆除，即可直接将离合器套装在轴的目标位置，降低现场安装的工作量；拨叉与内部接合组件的连接位置预留了活动间隙，避免加工、安装误差导致的动作卡滞，保证拨叉推动动作的顺畅性；外露的结构边缘都做了倒角处理，避免安装调试过程中尖锐边角带来的操作安全隐患。在实际选型适配时，需要结合传动轴的直径、所需传递的额定扭矩、拨叉的驱动方式、安装位置的径向与轴向空间边界做匹配，这套结构的安装尺寸预留了一定的调整余量，可适配一定范围内的轴径公差，降低现场安装的适配难度。

　　从传动可靠性角度出发，设计时特意将接合组件的受力做了均匀分布，咬合齿沿周向均匀布置，接合时多齿同时受力，避免局部应力集中导致的齿部崩损，同时在接合位置设置了定位结构，保证接合到位后不会出现意外脱开的情况，保障传动过程的稳定性。分离状态下，内部的复位结构能够保证接合组件完全退回，避免出现半接合半分离的摩擦状态，减少不必要的磨损与发热。整体结构没有采用复杂的集成式设计，各个功能部件都为拆分式结构，后期维护时可单独更换磨损的咬合件、拨叉销等易损件，不需要整体更换离合器总成，降低设备的后期维护成本。
