工业炉涡轮机壳体三维结构设计

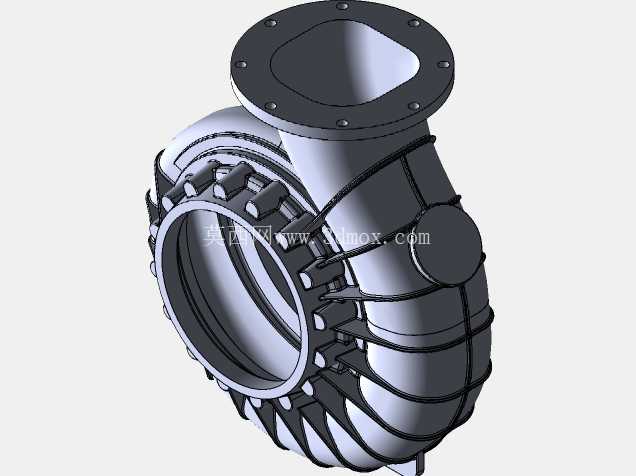

　　这款炉用涡轮机壳体，是高温烟气循环、热风输送类炉窑设备的核心承压导流部件，常见于工业热处理炉、热风循环烘干炉、冶金焙烧炉的配套涡轮机组中，承担着约束流体流向、承载叶轮组件、对接上下游管路的核心作用，直接决定整套涡轮输送系统的运行效率与密封可靠性。从实际工况适配角度出发，该壳体的流道型线采用等变曲率蜗壳设计，顺着叶轮旋转方向逐步扩径，能够最大程度降低流体在壳体内的沿程阻力与局部涡流损耗，避免高温含尘气流在壳体内形成积灰死角，适配炉窑输送介质含少量粉尘、温度波动范围大的使用场景。

　　壳体外侧设计有周向分布的加强筋结构，筋条顺着壳体承压后的应力走向布置，既能够在不额外增加过多壁厚的前提下提升壳体整体刚性，抵御高温工况下的热变形与内部风压带来的胀形力，也能增大壳体的散热面积，避免壳体局部热量集中导致的材料性能衰减。顶部的方形法兰接口采用带止口的密封面设计，法兰面周向均匀布置螺栓孔，安装时可通过止口定位快速对接上游进风管路，配合耐高温密封垫能够实现高温工况下的无泄漏连接，方形接口的设计也适配多数炉窑出风口的矩形管路布局，减少现场管路转接的额外工作量。

　　侧部的圆形法兰接口为叶轮组件安装与下游出风管路对接的共用接口，法兰端面加工有密封槽，可嵌入耐高温密封圈，安装叶轮时可通过该法兰口完成叶轮与主轴的装配对接，后续运维时拆开该法兰即可直接检查叶轮磨损情况，无需拆卸整套壳体与管路的连接，大幅降低现场运维的工作量。壳体侧面预留的凸台结构为轴承座安装定位位，凸台端面与主轴轴线保持严格的垂直度公差，能够保证轴承安装后主轴的回转精度，避免叶轮运转时出现偏磨、振动超差的问题，凸台内部设计有密封腔结构，可加装填料密封或机械密封组件，防止壳体内的高温流体从主轴间隙处泄漏。

　　从安装边界来看，该壳体的整体轮廓适配常规中型炉用涡轮的安装空间，各法兰接口的螺栓孔位置、接口通径均匹配行业通用的管路配套尺寸，可直接替换同参数规格的老旧涡轮壳体，无需对现场安装基座、管路布局做额外改造。设计过程中充分考虑了铸造工艺的可行性，壳体的壁厚保持均匀过渡，所有转角位置均采用圆角过渡，避免铸造时出现应力集中、冷隔、缩孔等缺陷，加强筋与壳体主体的连接位置也做了圆弧倒角处理，既降低铸造难度，也能减少后续机加工的余量。流道内壁的型线设计充分考虑了流体的运动轨迹，从叶轮外缘到出风口的截面变化率经过反复校核，能够保证流体在壳体内匀速增压，避免出现局部流速突变导致的气动噪声与壳体振动，适配炉窑设备长时间连续运行的工况要求。壳体的安装基座位置与侧面轴承凸台、顶部进风法兰保持固定的位置公差，安装时可通过基座上的定位孔快速完成壳体在机组架体上的固定，保证壳体与叶轮、主轴、驱动电机的同轴度符合装配要求，减少现场安装时的调整工作量。针对炉用工况的高温特性，壳体的结构设计预留了热膨胀补偿余量，各连接法兰的螺栓孔采用略大于螺栓直径的设计，能够抵消壳体升温后产生的热膨胀位移，避免螺栓被热应力剪断或法兰面出现翘曲变形。
