冷却塔布水系统管道树结构设计

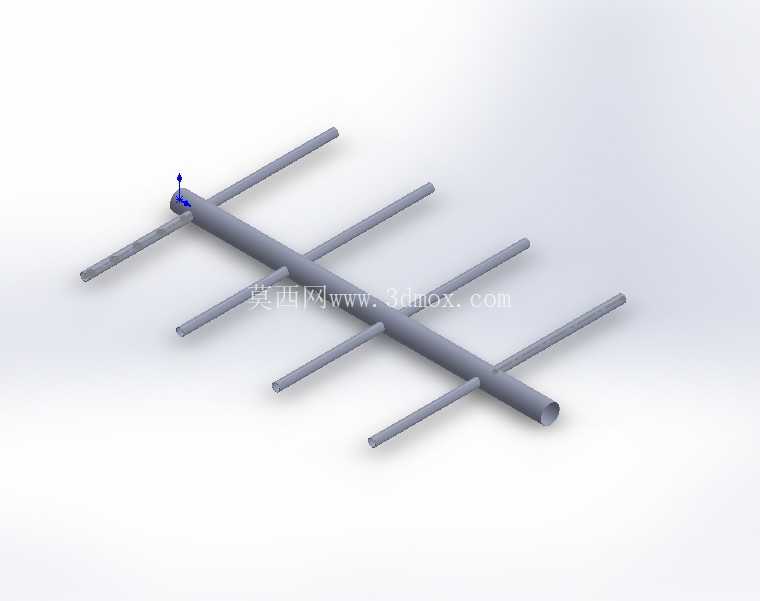

　　在工业循环冷却系统的现场布装环节，冷却塔内部的布水组件直接决定整塔的换热效率，这套管道树结构正是针对横流、逆流式冷却塔的布水需求设计的核心管路构件。不同于普通工艺管路的直线排布逻辑，这套结构采用单根主横管作为流体输送主干，沿主管轴向等距垂直伸出多根分支布水管，整体形态类似枝杈结构，因此在工程现场常被称为管道树。从实际应用场景来看，这类结构主要安装在冷却塔填料层上方的布水区域，循环冷却水经回水立管汇入主管后，会通过各分支管上的布水孔均匀喷淋到下方的散热填料表面，让水流在填料缝隙中形成均匀水膜，与塔内上升的冷空气完成充分热交换，最终将循环水携带的工艺废热散入大气。

　　设计这套结构时，首先要匹配冷却塔的单塔处理水量，主管的通径选择需要满足满负荷运行时管内流速控制在1.2-1.8m/s的工程常用区间，避免流速过高带来的管路振动与沿程阻力损失，也防止流速过低导致的管内泥沙沉积问题。分支管的排布间距并非随意设定，需要严格对应下方填料的单元分割宽度，确保每一块填料区域都能获得均匀的淋水密度，避免出现局部干区影响换热效果。从结构细节来看，主管两端预留了标准法兰连接接口，可直接与冷却塔的回水立管、末端排污管路对接，安装时不需要额外做管路变径调整；每根分支管与主管的连接位置都做了插入式满焊结构，焊接处做了圆弧过渡处理，减少流体在节点处的湍流冲击，长期运行也不容易出现焊缝开裂渗漏的问题。

　　从安装边界来看，这套管道树的整体宽度需要匹配冷却塔内壁的净空尺寸，分支管的末端与塔体内壁要预留不小于50mm的安装间隙，避免热胀冷缩时管路剐蹭塔壁；主管的安装高度要高于填料层顶部300-400mm，保证分支管喷出的水流有足够的扩散空间，不会因为距离过近导致布水集中。分支管的末端做了管帽封堵结构，日常检修时可以拆下管帽清理管内沉积的水垢与杂物，不需要整体拆卸管路就能完成维护作业。在实际选型适配时，不同处理量级的冷却塔可以调整主管长度与分支管数量，比如单塔处理量500m³/h的塔型，通常配置8根分支管，主管通径选用DN200即可满足流量需求，分支管通径统一选用DN50，每根分支管上的布水孔采用下斜45度交错排布，孔径根据喷淋压力调整在8-12mm区间，保证喷淋覆盖范围无死角。

　　很多现场安装的布水管路容易出现布水不均的问题，大多是因为分支管排布没有做等阻力设计，这套管道树在设计时特意调整了不同位置分支管的插入深度，靠近进水端的分支管插入主管内部的长度略长，远离进水端的分支管插入深度略短，通过局部阻力的调整让每根分支管的出流量基本一致，不会出现近端分支流量过大、远端分支流量不足的问题。另外管路整体采用等壁厚的无缝管材加工，所有外露管口都做了钝化处理，避免安装时划伤施工人员，管路表面可以根据循环水的水质情况做镀锌或者防腐涂层处理，适应不同水质环境下的长期使用需求，减少管路锈蚀堵塞的概率。
