三叶螺旋式罗茨鼓风机壳体结构

　　在污水处理曝气、粉体气力输送、冶金高炉送风、水产养殖增氧这类需要稳定风压输送气体的工况里，罗茨鼓风机的出场率始终居高不下，不同于离心风机靠叶轮离心力升压的逻辑，这类设备属于典型的正位移输送装置，只要转子与壳体的配合间隙控制在合理区间，就能在压力波动的工况下维持相对稳定的输气量，不会像离心设备那样随着背压升高出现风量陡降的问题，这也是它能在诸多恒压供气场景长期占据一席之地的核心原因。

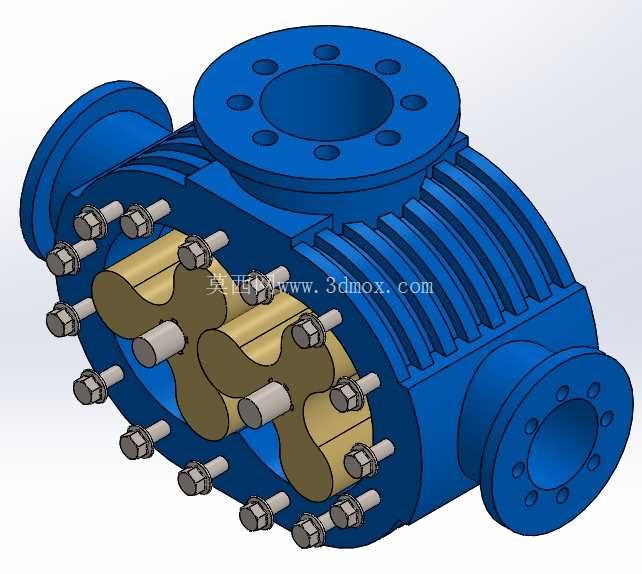

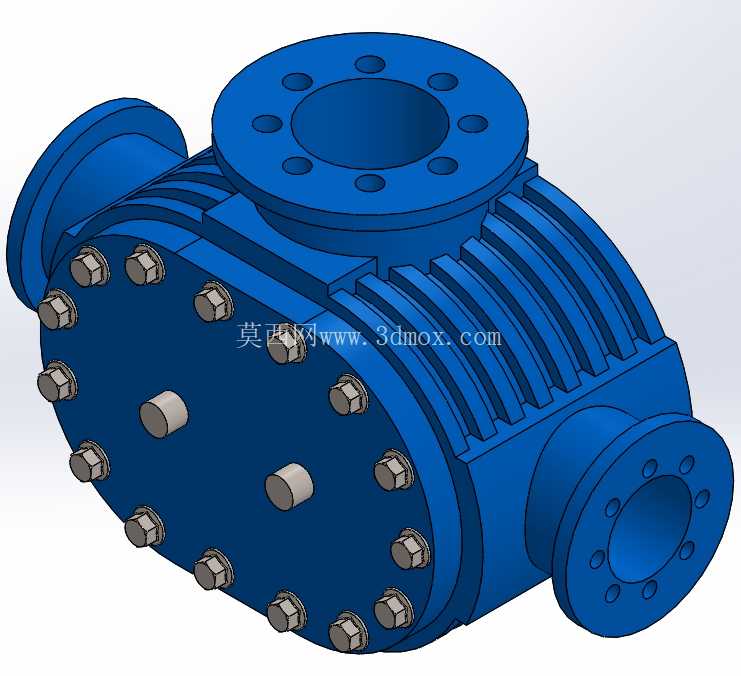

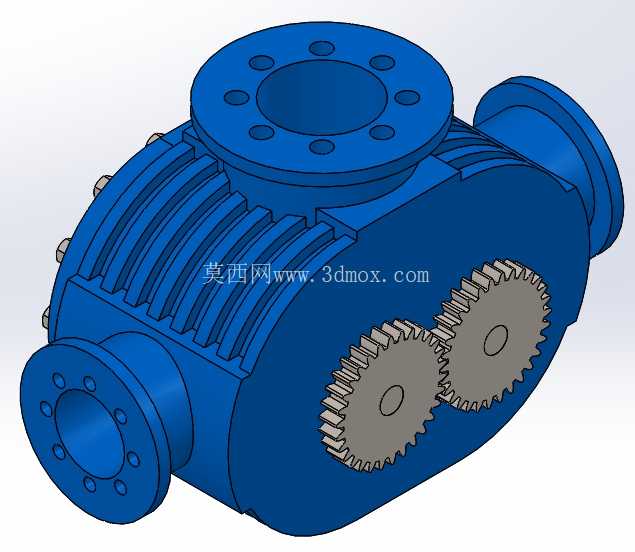

　　本次呈现的结构为罗茨鼓风机的主机壳体总成，从建模细节能看到，壳体采用了轴向散热肋片的一体化设计，这类肋片并非装饰结构，当设备长时间连续运行时，转子压缩气体产生的热量会通过壳体传导到肋片表面，增大与空气的接触面积实现自然散热，避免壳体因温升过高出现热变形，挤占转子与腔壁的预留间隙，进而引发转子擦碰、运行卡滞的故障。壳体两端的端盖采用密集螺栓圆周均布紧固，这种排布方式能让端盖与壳体端面的密封压力均匀分布，避免局部压力不足导致的气体泄漏，毕竟罗茨风机运行时腔体内外存在稳定压差，端面密封的可靠性直接决定了设备的容积效率。

　　从结构设计逻辑来看，这个壳体的型腔采用了双圆弧相交的8字形内腔，这是匹配三叶螺旋转子的核心特征，螺旋形的转子型线在旋转时能实现连续的进排气切换，相比传统直叶转子，排气脉动更小，运行时的气流噪音能降低15%以上，同时转子啮合过程中的接触应力分布更均匀，能有效延长转子的使用寿命。壳体上设置的两个法兰接口分别为进气口与排气口，法兰端面的螺栓孔采用圆周均布设计，能适配标准的工业管道连接，安装时只需匹配对应通径的密封垫片即可完成管路对接，不需要额外做接口改制。

　　在安装边界层面，这类壳体的地脚安装面通常设置在壳体底部的集成底座上（本模型重点展示壳体流道与型腔结构，未完全呈现地脚细节），选型时需要重点关注进排气法兰的中心高、壳体总长与转子轴伸端的定位尺寸，确保与现场的管路走向、驱动电机的安装中心高匹配，避免出现管路错位、联轴器同轴度超差的问题。另外壳体型腔与转子的配合间隙是设计时的核心管控点，通常径向间隙控制在0.1-0.3mm之间，端面间隙控制在0.08-0.2mm之间，间隙过大会导致内泄漏增加、输气效率下降，间隙过小则会在热态运行时出现转子擦碰腔壁的问题，建模时需要充分考虑不同材质的热膨胀系数，预留合理的热胀余量。

　　从实际应用的适配性来看，这种带散热肋片的壳体结构更适合中低压工况的风冷型罗茨风机，升压范围通常在9.8kPa到58.8kPa之间，不需要额外配置冷却水套就能满足连续运行的散热需求，相比水冷型设备结构更简单，维护成本更低，适合中小型污水处理站、小型粉体输送线这类对设备紧凑性要求较高的场景。在做三维建模时，壳体的型腔曲面需要与转子型线做运动仿真干涉检查，确保转子在整个旋转周期内都不会与腔壁、另一个转子发生硬接触，同时要预留出密封件的安装槽位，端盖处的轴承安装位需要保证同轴度公差，避免转子运行时出现偏磨。
